Описание Satel PERFECTA 16-WRL/A

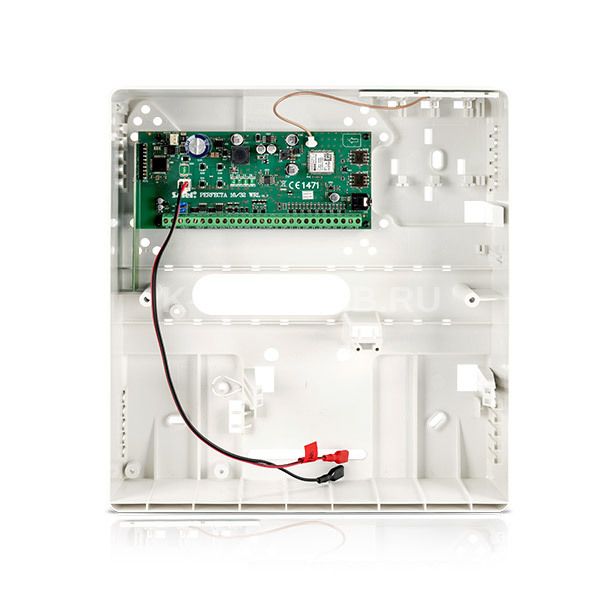

Satel PERFECTA 16-WRL/A – комплект приёмо-контрольного прибора. Состав комплекта

1. ПКП PERFECTA 16-WRL. Плата охранной сигнализации на 16 как беспроводных так и проводных зон, возможность создания полностью беспроводной либо гибридной системы. На плате интегрированный модуль 433 МГц на 16 зон, обеспечивающий шифрованную связь с беспроводными устройставами: двухстороннюю (PRF-LCD-WRL, MSP-300) и одностороннюю (извещатели MICRA). 8 проводных встроенных зон на плате, до 16 - расширение с помощью модуля INT-E, беспроводной модуль на плате на 16 беспроводных зон. Возможность любой конфигурации беспроводных и проводных зон. На борту встроенны: - модуль GSM/GPRS с поддержкой двух сим-карт (sms, мониторинг на ПЦН, мобильное приложение, PUSH-уведомления); - голосовой модуль (голосовые сообщения для телефонного уведомления); модуль звуковой верификации тревоги для прослушивания обстановки на объекте. Габаритные размеры платы электроники (мм):160x68 Диапазон рабочих температур -30 °C...+55 °C.
2. OPU-4 Р - пластиковый корпус. Место под аккумулятор Smartec 12 В, ST-BT107 (7 А-ч). Габаритные размеры корпуса (мм): 266х286х100.
3. ANT-GSM-I - двухчастотная антенна GSM ** TR 40 VA – трансформатор в комплект MICRA не входит и закупается отдельно!

Satel PERFECTA 16-WRL - приемно-контрольный прибор PERFECTA предназначен для защиты объектов небольшого и среднего размера, например: квартир, частных домов, офисов, небольших компаний и т. п. Контрольные панели этой серии обеспечивают защиту, совместимую с требованиями стандарта Grade 2 EN 50131. Система, построенная на базе прибора PERFECTA 16-WRL, отличается быстрой установкой, простой настройкой и интуитивно понятной эксплуатацией. Прибор позволяет построить беспроводную или гибридную систему при использовании двухсторонней связи 433 МГц с беспроводными клавиатурами PRF-LCD-WRL и оповещателями MSP-300 R. Беспроводную систему дополняют извещатели серии MICRA и новые радиобрелоки MPT-350. Все это позволяет легко построить или расширить систему без необходимости прокладки кабелей. Встроенный модуль GSM/GPRS предлагает широкие возможности: поддержку мобильного приложения, поддержку PUSH-уведомлений, удаленную настройку при помощи ПО PERFECTA Soft, отправку событий на ПЦН, голосовое уведомление, управление с помощью SMS-сообщений и звуковую верификацию ситуации на охраняемом объекте. Устройство поддерживает две карты nano-SIM, благодаря чему обеспечивается непрерывность связи: при возникновении проблем с сетью первого оператора, автоматически используется вторая карта. На плате прибора 8 зон и 4 выхода. Их число можно увеличить, подключив модули расширения зон INT-E и выходов INT-O или INT-ORS. Это позволяет расширить систему, подключив дополнительные извещатели, оповещатели или исполнительные устройства (для управления гаражными воротами, рольставнями, системой орошения). Настройка системы может осуществляться с помощью интуитивно понятного ПО PERFECTA Soft (компьютер, подключенный к порту RS-232 (TTL) или соединяющийся с прибором удаленно) или клавиатуры, которая позволяет применять для быстрого вызова функций удобные сочетания клавиш. Прибор позволяет разделить систему на две группы зон, то есть на два раздела, с выбором трех типов режима охраны для каждой из них (ДЕНЬ, НОЧЬ, полная). Каждую зону можно назначить в одну из групп или одновременно в обе группы. Совместимость с требованиями европейского стандарта EN 50131 Grade 2 от 8 до 16 проводных программируемых зон:

поддержка шлейфов: NO, NC, EOL, 2EOL/NO, 2EOL/NC

возможность поддержки извещателей рольставни и вибрации

от 4 до 12 проводных программируемых выходов

2 выхода питания на плате

дополнительных 4 беспроводных выхода для поддержки беспроводных оповещателей MSP-300 встроенные модули: GSM/GPRS с 2 слотами для SIM-карт ( SMS, мониторинг на ПЦН, мобильное приложение, PUSH-уведомления) модуль голосовых сообщений (воспроизведение голосовых сообщений для телефонного уведомления) модуль звуковой верификации тревоги встроенный модуль 433 МГц для шифруемой беспроводной связи: двухсторонняя связь с клавиатурами PRF-LCD-WRL и оповещателями MSP-300 R одностроронняя связь с модулем MICRA и радиобрелоками MPT-350 2 раздела (группы зон) в системе:

3 типа режима охраны

возможность назначения зоны в два раздела

управление системой пользователем или с помощью таймеров

шина связи для подключения клавиатур (PRF-LCD) и модулей расширения (INT-E, INT-O, INT-ORS) управление системой с помощью:

клавиатур (до 4): проводных PRF-LCD или беспроводных PRF-LCD-WRL

мобильного приложения PERFECTA CONTROL

радиобрелоков удаленного управления MPT-350 (до 15)

возможность обновления микропрограммы пароли: 15 паролей пользователей 1 сервисный пароль редактирование названий (пользователей, групп, зон, выходов и модулей) для облегчения управления системой и наблюдения за ней таймеры: 8 таймеров с возможностью настройки исключений

журнал событий: 3584 события

автоматическая диагностика основных компонентов системы встроенный импульсный блок питания: защита от КЗ защита от полной разрядки аккумулятора

регулировка тока зарядки аккумулятора настройка прибора: локальная – клавиатура или компьютер с установленной программой PERFECTA Soft, подключенный к порту RS 232 (TTL) прибора удаленная – компьютер с установленной программой PERFECTA Soft, соединяющийся с прибором по GPRS-каналу. Satel OPU-4 P - универсальный корпус предназначен для устройств производства фирмы SATEL. Корпус выполнен из белого полистирола. Могут устанавливаться в закрытых помещениях. Корпус предназначен для поверхностного монтажа. В корпусе предусмотрено место под трансформатор (доступны два типа трансформаторов: 230 В/18 В AC мощностью 40 ВA и 230 В/20 В мощностью 60 ВA) и аккумулятор 12 В / 7 Aч. Корпус оборудован специальным держателем для антенны GSM и имеет два тамперных контакта для обнаружения вскрытия корпуса и отрыва от монтажной поверхности. В комплект поставки входят, кроме тамперных контактов, дюбели, подкладки для сохранения зазора, два провода для подключения трансформатора и дополнительные шурупы. Двухдиапазонная антенна Satel ANT-GSM-I предназначена для работы с приемно-контрольными приборами PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL и модулями связи GSM-X, INT-GSM и MICRA. ANT-GSM-I можно устанавливать в пластиковых корпусах SATEL, напр.: OPU-4 P, OPU-3 P, OPU-2 B.

Технические характеристики Satel PERFECTA 16-WRL/A

• Модель: PERFECTA 16-WRL/A
• Тип: комплект приёмо-контрольного прибора.

  Характеристики PERFECTA 16-WRL

• Речевые сообщения 16
• Журнал событий 3584
• Группы 2
• Таймеры 8
• Габаритные размеры платы электроники 160 x 110 мм
• Диапазон рабочих температур -10…+55 °C
• Напряжение питания (±15%) 18 В AC, 50-60 Гц
• Потребление тока в режиме готовности 220 мА
• Максимальное потребление тока 240 мА
• Вес 115 г
• Максимальная влажность воздуха 93±3%
• Потребление тока от аккумулятора - в режиме готовности 120 мА
• Напряжение индикации аварии аккумулятора (±10%) 11 V
• Напряжение отключения аккумулятора (±10%) 10,5 V
• Класс среды по стандарту EN50130-5 II
• Максимальное потребление тока от аккумулятора 180 мA
• Программируемые проводные зоны 8
• Максимальное количество программируемых зон 16
• Программируемые проводные выходы 4
• Максимальное количество программируемых выходов 16
• Выходы питания 2
• Шины связи 1
• Клавиатуры до 4
• Класс безопасности по стандарту EN 50131 Grade 2
• Максимальный ток выхода AUX 500 мA / 12 В DC
• Рекомендуемый трансформатор 40 BA
• Пользователи 15
• Максимальный ток выхода KPD 500 мA / 12 В DC
• Диапазон выходных напряжений 10,5 В…14 В DC
• Ток заряда аккумулятора 500
• Выходное напряжение блока питания 12
• Телефонные номера для уведомления 8
• Максимальный ток программируемых слаботочных выходов 25 мA / 12 В DC
• Максимальный ток программируемых силовых выходов 1000 мA / 12 В DC.

  Характеристики OPU-4 P

• Тип: антенна
• Совместимость с приемно-контрольными приборами: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL
• Совместимость модулями связи: GSM-X, INT-GSM и MICRA. ANT-GSM-I
• Частота: 900/1800 МГц
• установка в корпуса: OPU-2 B, OPU-3 P и OPU-4 P
