Схема подключения

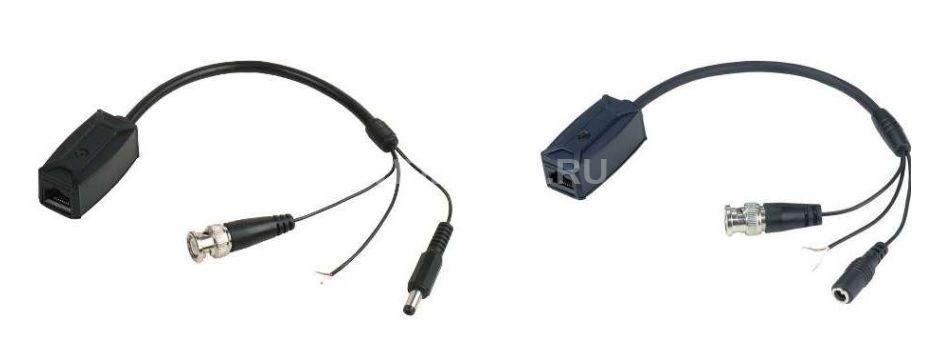

Технические характеристики SC&T TTP111HDPD-RJ45-K

• Тип устройства Передатчик Приемник
• Тип передаваемого видеосигнала: HD-CVI, HD-TVI, AHD
• Расстояние передачи: 300м (HD-CVI/AHD), 250м (HD-TVI)
• Разрешение видеосигнала (макс.): 1080р, 60Гц
• Передача питания DC 12-24V, AC 24V
• Полоса пропускания: 50 Гц - 60 МГц
• Видео: BNC x1 BNC x1
• RS485: Кабель 120мм Кабель 120мм
• Питание: DC5.5мм (штекер), DC5.5мм (розетка)
• Витая пара: RJ45 x 1
• Рекомендуемый кабель: UTP Cat 5e/6
• Защита от статического электричества (ESD): 30 кВ (воздух), 15 кВ (прямой контакт), EC 61000-4-2
• Защита от импульсных помех (EFT): 40 A(5/50 мкс), IEC 61000-4-4
• Грозозащита: 2A (8/20 мкс) ; IEC 61000-4-5
• Время срабатывания грозозащиты: <1 нс
• Рабочая температура: -40…+55°С
• Относительная влажность: 5…95 %(без конденсата)
• Размеры (ШxГxВ), мм: 69 x 25 x 20.7 (+кабели 120 мм)
• Вес (г): 45 x 2
