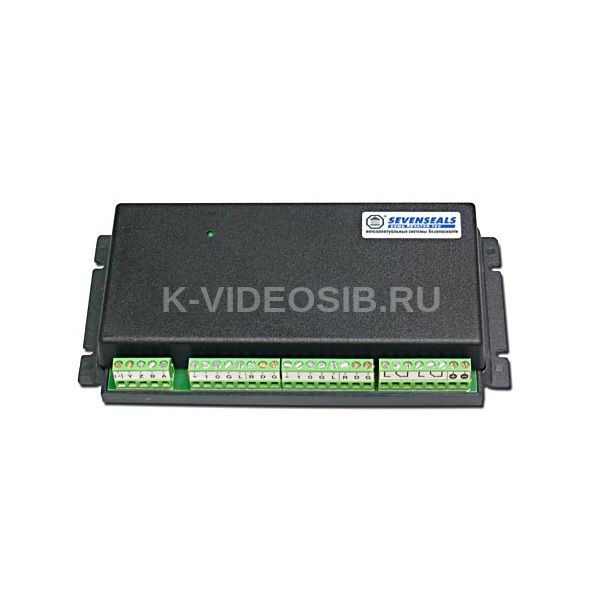

Описание Семь печатей TSS - 203 - 2WNE/p

Сетевой контроллер Семь печатей TSS - 203 - 2WNE/p для подключения 2 считывателей с интерфейсом Wiegand (26-48 бит) и другого оборудования 2 точек доступа (дверей). В пластмассовом корпусе без блока питания. Электропитание можно осуществлять от внешнего источника питания 12 В (постоянный ток). Память с плавающим соотношением кол-ва сохраняемых событий и кодов идентификаторов (например: до 1530 кодов (максимально) и 1270 событий; до 1950 событий (максимально) и 255 кодов). 2 релейных выхода управления исполнительными устройствами (до 36 В, до 2 А). Стабилизированный источник питания с защитой аккумуляторной батареи от глубокого разряда. Не поддерживает подключение дополнительных плат.

Технические характеристики Семь печатей TSS - 203 - 2WNE/p

• Число подключаемых считывателей: 2 (Интерфейс — Wiegand 26-48)
• Число выходов на исполнительные устройства (реле): 2 (Максимальное коммутируемое напряжение 36 V. Максимальный коммутируемый ток 2 А.)
• Число датчиков двери: 2 (Нормально-замкнутые)
• Число кнопок RTE (запрос на выход): 2 (Нормально-разомкнутые)
• Возможность расширения подключаемых пунктов прохода: Нет
• Емкость памяти кодов ключей: 1530
• Емкость памяти событий: 1930
• Тип памяти: Энергозависимая
• Вход для подключения реле пожарной сигнализации: Есть (Для разблокировки замков.)
• Сетевой режим: Есть (Под управлением сервера СКУД)
• Автономный режим: Есть (Как аварийный (при разрыве связи с сервером))
• Автономный режим с программированием от мастер карты: Есть (Как постоянный (программированием от мастер карты).)
• Специальные настройки автономного режима: Есть («Лифт», «Запрет безусловного включения реле от кнопки RTE», «Инверсия входа RTE», «Инверсия входа датчика двери», «Изменённая длина считываемого кода ключа», «Аварийное свечения светодиода считывателя», «Турникет» и другие.)
• Возможность доработки внутреннего ПО контроллера: Есть (По ТЗ заказчика.)
• Аварийная диагностика: Есть (аппаратная и программная) (Разряд аккумулятора ниже допустимого (12 V).)
• Интерфейс межконтроллерной линии: RS422 (Кабель UTP 4x2x0,5 кат. 5е.)
• Интерфейс подключения к ПК: RS232/USB/IP (Через дополнительные интерфейсные модули.)
• Число контроллеров на линии: До 20 контроллеров на линии. (До 15 – 20 контроллеров при подключении через. Bit 4.3 СОМ. До 10 – 12 контроллеров при подключении через. Bit 4.3 USB. До 2 – 3 контроллеров при подключении через. TSS-Ethernet.)
• Максимальная длина интерфейсной линии, м: 1200 (Для удлинения линии используется Репитер Bit 4.4.)
• Скорость связи, бод: 9600/19200 (По умолчанию 19200.)
• Интерфейс считывателей: Wiegand 26-48 (Длина кабеля FTP кат. 5е до считывателя не более 150 м.)
• Аккумулятор: Нет
• Напряжение питания контроллера: DC 12 V (Внешний стабилизированный источник питания)
• Напряжение питания платы: DC 11,5 — 16 V
• Рабочая температура, °C: +5°C до +45°C
• Относительная влажность воздуха, %: До 98
• Тип клемм: Под винт
• Тип корпуса: Пластик
• Вес контроллера, кг: 0,35
• Размеры контроллера, мм: 195x98x35
• Вес в упаковке, кг: 0,4
• Размеры в упаковке, мм: 260x200x40 (Полиэтиленовый пакет с замком)
• Фирма-производитель: ООО «Компания Семь Печатей»
• Страна-производитель: Россия
