Описание СКАТ SKAT-12-1,0-DIN (583)

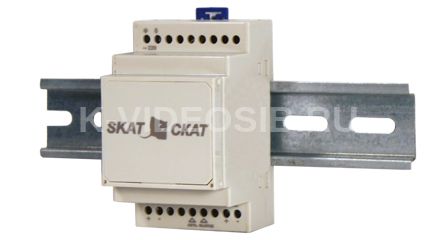

Бастион SKAT-12-1,0-DIN - источник вторичного электропитания резервированный, предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Область применения — бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов и электрических кодовых замков, телекоммуникационного оборудования и др.

Источник обеспечивает:

• питание нагрузки постоянным стабилизированным напряжением (см. п. 1 таблицы), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (при отсутствии сетевого напряжения от внешней аккумуляторной батареи);
• оптимальный заряд внешней аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
• автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети; резервное питание нагрузки постоянным напряжением (см. п. 1 таблицы);
• защиту АКБ при коротком замыкании в нагрузке самовосстанавливающимся предохранителем;
• защиту от переполюсовки АКБ;
• индикацию наличия сетевого напряжения зеленым светодиодным индикатором «220 В»;
• индикацию наличия выходного напряжения красным светодиодным индикатором «12 В». Источники выпускаются в исполнении на DIN рейку 35 мм и легко монтируются в стойки и электротехнические шкафы. Использование внешних аккумуляторов от 1,2 Ач и более позволяет обеспечить необходимое время резерва. Буферное включение аккумуляторов оптимально перераспределяет выходной ток между нагрузкой и зарядом АКБ.

DIN-реечные приборы можно вешать просто на стену, не используя DIN-рейку, с помощью обычных отверстий под винт.

Технические характеристики СКАТ SKAT-12-1,0-DIN (583)

• Постоянное выходное напряжение, В: В режиме «ОСНОВНОЙ»: 13,5…14,0; В режиме «РЕЗЕРВ»: 10,5…14,0
• Номинальный выходной ток (при отсутствии АКБ), А 1,0
• Максимальный ток нагрузки (при наличии АКБ), А, не более 0,7
• Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек) при наличии АКБ, А, не более 1,0
• Максимальный ток нагрузки в режиме «РЕЗЕРВ» при наличии внешней АКБ, А, не более 1,0
• Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
• Тип аккумулятора соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В
• Рекомендуемая емкость внешней АКБ, Ач 1,2
• Ток, потребляемый источником при токе нагрузки по п. 2, А, не более 0,1
• Напряжение питающей сети 220 В, частотой 50±1 Гц, с пределами изменения от 187 В до 250 В
• Габаритные размеры (ШхВхГ, без защелок), мм, не более 53х88х71
• Масса, кг 0,1
