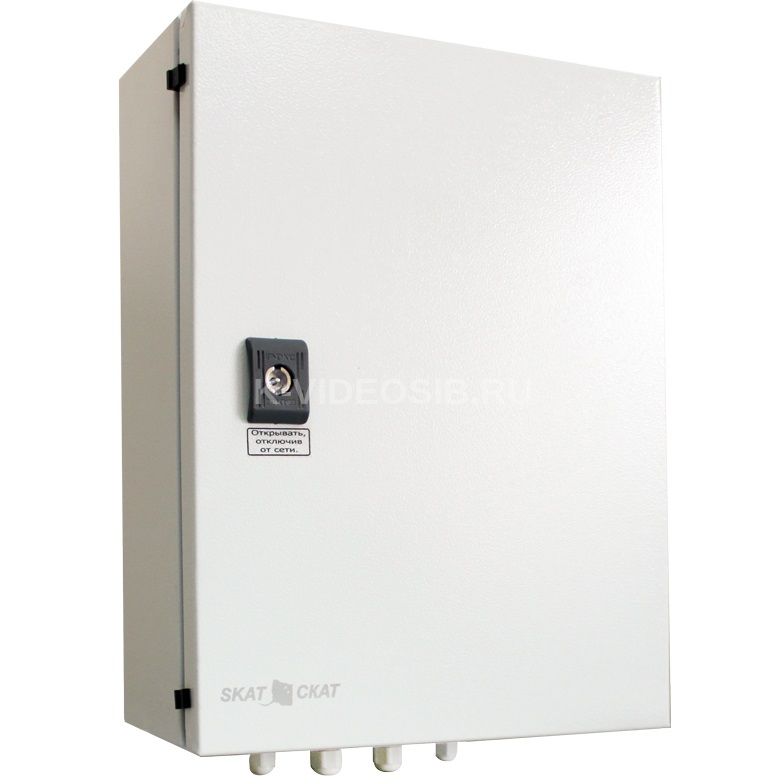

СКАТ SKAT-V.12DC-18 исп.5М (854)

Код: 1274185

Розн. цена: 57 840 руб

Ваша цена: 52 056 руб

Заказ в один клик

Быстрая
доставка

Гарантия
10 лет

Товары
сертифицирован

Описание

Описание СКАТ SKAT-V.12DC-18 исп.5М (854)

Изделие СКАТ SKAT-V.12DC-18 исп.5М предназначено для заряда внешней аккумуляторной батареи емкостью от 26 до 100 Ач ( далее по тексту: АКБ) постоянным током до номинального напряжения 13,8 В (при температуре окружающей среды 25 °C) и питания нагрузки с номинальным напряжением питания 12 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А.

Изделие имеет герметичное исполнение и рассчитано на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли и вредных веществ), при температуре окружающей среды от -40 °C до +40 °C и относительной влажности до 100% (при 25 °C).

SKAT-V.12DC-18 исп.5М обеспечивает:

питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А

заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы

ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырех значений тока ограничения

температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки)

автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 18 А при отключении электрической сети (режим «РЕЗЕРВ»)

защиту от короткого замыкания в нагрузке посредством плавкого предохранителя

защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя

защиту от короткого замыкания клемм АКБ

контроль наличия АКБ

защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы

световую индикацию режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»

защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя

возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки

формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации

полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.

Технические характеристики СКАТ SKAT-V.12DC-18 исп.5М (854)

Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В: 170…250
Выходное напряжение постоянного тока, В: при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C: 12,4 …13,8**** при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»: 10,3…13,8
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В: 13,0…13,8
Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C: -18…20* Ток нагрузки, A, не более: при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ: 18** от АКБ, режим «РЕЗЕРВ»: 18
Ограничение тока заряда АКБ (устанавливается перемычкой, см. рисунок 2), A: 18; 10; 7; 5
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,21
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 10,3…10,7
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 50
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 35
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач: 26—100***
Количество АКБ, шт.: 1
Характеристики выходов в формате «открытый коллектор»: напряжение, не более, В: 60 ток, не более, мА: 70
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более: «ВЫХОД» и «АКБ: 4 «СЕТЬ» и «Информационные выходы»: 1
Габаритные размеры ШхГхВ, не более, мм: без упаковки: 300х155х430 в упаковке: 505х340х245
Масса, НЕТТО (БРУТТО), не более, кг: 7,7(8,2)
Диапазон рабочих температур, °С: -10…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Высота над уровнем моря, м, не более: 1500
Степень защиты оболочкой по ГОСТ 14254-96: IP65 * Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки) ** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ *** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице **** При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В

Комплект поставки

Источник SKAT-V.12DC-18 исп.5М: 1 шт.
Вставка плавкая 30 А 250 В: 2 шт.
Кабель АКБ: 1 шт.
Термодатчик АКБ: 1 шт.
Заглушка крепежного отверстия: 4 шт.
Перемычка типа «джампер»: 1 шт.
Кронштейны для настенного крепления с комплектом крепежа: 1 компл.
Ключ: 1 шт.
Руководство по эксплуатации: 1 экз.
Тара упаковочная: 1шт.
