Описание СКАТ SKAT-V16 Rack (2155)

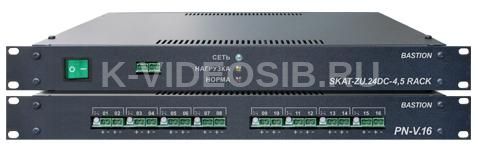

Источник СКАТ SKAT-V16 Rack состоит из двух блоков высотой 1U каждый и предназначен для установки в стойки или шкафы 19". Плавная регулировка выходного напряжения, регулируемый ток заряда АКБ, 5 информационных выходов о состоянии источника.

СКАТ SKAT-V16 Rack обеспечивает

• возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В
• фильтрацию помех для устранения взаимного влияния нагрузок
• электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
• защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя
• заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 5 (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6
• автоматический переход в режим резервного питания нагрузок от АКБ, при снижении напряжения электрической сети или при отключении электрической сети
• защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
• защиту от короткого замыкания клемм АКБ посредством плавкого предохранителя
• защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
• передачу извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»
• защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя

Для удобства монтажа и последующего обслуживания ИБП для CCTV серии RACK снабжены быстро разъёмными соединениями.

Технические характеристики СКАТ SKAT-V16 Rack (2155)

• 16 выходов по 0,5 А.
• Напряжение питающей сети, В 180…250
• Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9 * Максимальное значение 14,6…15,2
• Ток ограничения каждой пары выходов при КЗ, А, не более 2,5
• Максимальный ток нагрузки каждого выхода, А 0,5 **
• Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 ºС, В 27,2…27,8
• Максимальный ток заряда АКБ, А 0,9…1,1
• Максимальный ток выходов ОК, мA 100
• Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 21…22
• Мощность, потребляемая устройством от сети, Вт, не более 210
• Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более, 5 %
• Величина напряжения пульсаций при номинальном токе нагрузки, мВ, не более 30
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Количество аккумуляторов в батарее, шт 2
• Рекомендуемая емкость АКБ, Ач 26
• Рабочие условия эксплуатации: температура окружающей среды от 0 °С до +40 °С; относительная влажность воздуха не более 90 %, при температуре окружающей среды +25 °С; отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.);
• Габаритные размеры Блока ЗУ: ШхВхГ, мм 483x275x45
• Вес без АКБ Блока ЗУ, кг, не более НЕТТО 3,0
• Габаритные размеры Блока ПН: ШхВхГ, мм 483x275x45
• Вес без АКБ Блока ПН, кг, не более НЕТТО 2,95

* Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2…0,5 В. ** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А. Суммарный ток всех выходов не более 6,5 А. SKAT-V.16 RACK схема подключения
