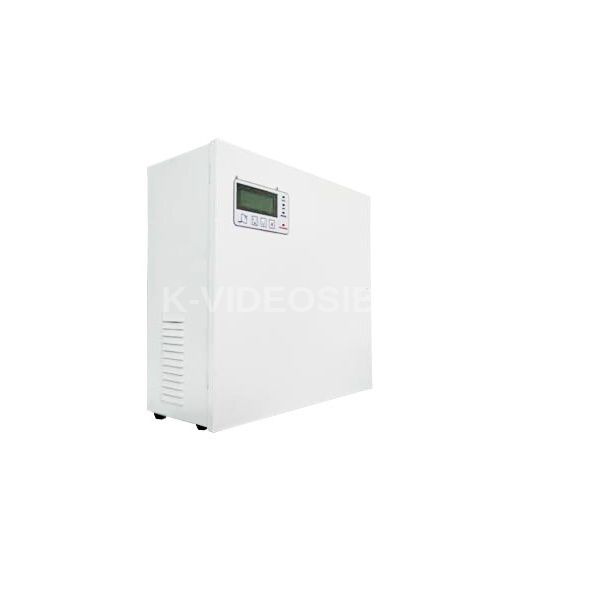

Описание СКАТ SKAT-V.2400DC-12KM (885)

СКАТ SKAT-V.2400DC-12KM Источник вторичного электропитания резервированный. Имеет в составе модуль визуализации, который обеспечивает отображение и контроль (при помощи программирования порогов) текущих параметров аккумулятора, сети и выхода.

24 В, 12 А, модуль визуализации, корректор мощности, диапазон сети 90—260 В, термокомпенсация заряда АКБ, защита от КЗ в нагрузке, защита устройства и нагрузки от неправильного подключения АКБ, защита от КЗ клемм АКБ, контроль наличия АКБ, защита АКБ от глубокого разряда. 5 информационных выходов (реле). Регулировка тока заряда АКБ, Холодный запуск. Контроль емкости АКБ.

Модуль визуализации

Источник питания оснащен модулем визуализации, который позволяет отобразить:

• Параметры аккумулятора:         напряжение         ток заряда при работе от сети, ток потребления при работе от АКБ         емкость
• Параметры сетевого напряжения
• Параметры выхода         напряжение         ток выхода         напряжение пульсаций выходного напряжения
• Температурный режим         аккумулятора         источника питания

  Модуль хранит во внутренней памяти аварийные ситуации в режиме реального времени и позволяет просмотреть:

• значение параметра
• превышенный порог
• длительность проблемы

  Программирование максимальных и минимальных порогов значений параметров производится пользователем.

  Особенности СКАТ SKAT-V.2400DC-12KM

• корректор мощности
• диапазон сети 90—260 В
• модуль визуализации
• 5 информационных выходов о состоянии источников (реле)
• термокомпенсация заряда АКБ - увеличивает срок службы АКБ на 20 %
• защита от короткого замыкания в нагрузке
• защита устройства и нагрузки от неправильного подключения АКБ
• защита от короткого замыкания клемм АКБ
• контроль наличия АКБ
• защита АКБ от глубокого разряда
• регулировка тока заряда АКБ
• холодный запуск

Технические характеристики СКАТ SKAT-V.2400DC-12KM (885)

• Напряжение питающей сети, В: 90…260
• Постоянное выходное напряжение, В: В режиме «Основной»: 26…28 В режиме «Резерв»: 20,0…27,2
• Коэффициент термокомпенсации напряжения заряда АКБ, мВ/°С: -36…-40
• Максимальный выходной ток в режиме «Основной», включая ток заряда АКБ, А: 12
• Ограничение тока заряда АКБ (устанавливается «джампером»), А: 12,0 | 6,0 | 3,0
• Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 100
• Максимальный ток релейных выходов, мА: 100
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В: 21,0±0,5
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 100
• Максимальная температура на трансформаторе, при которой происходит аварийное отключение источника по перегреву, °С: 90
• Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В: 30,0
• Мощность, потребляемая источником от сети ВА, не более: 450
• Рекомендуемая емкость АКБ (12 В), Ач: 26
• Периодичность проверки наличия АКБ, мин: 15
• Периодичность измерения емкости АКБ, дни: 14
• Кол-во аккумуляторов, шт.: 2
• Габаритные размеры, мм, не более: 455х425х195
• Масса нетто, кг: 8,1

Комплект поставки:
1. Источник - 1шт.
2. Руководство по эксплуатации источника - 1экз.
3. Руководство по эксплуатации модуля визуализации - 1экз.
4. Вставка плавкая ВПТ6 8А 250В - 1шт.
5. Вставка плавкая ВПТ6 15А 250В - 2шт.
6. Джампер - 1шт.
7. Термодатчик KTY81-120 - 1шт.
8. Тара упаковочная - 1шт.
