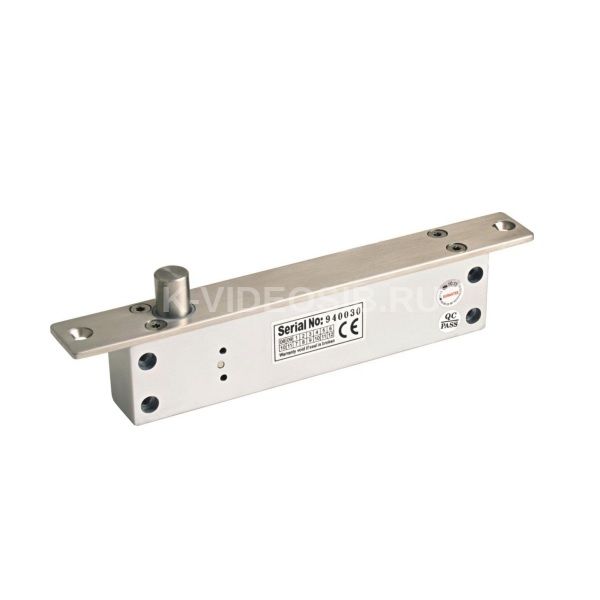

Описание Smartec ST-DB510WMLT

Smartec ST-DB510WMLT - универсальный электромеханический замок марки Smartec предназначен для работы в составе СКУД и подходит для установки на калитку или уличную дверь. Поскольку замок ST-DB510WMLT является нормально-открытым, он блокирует дверь только при подаче на него электропитания, за счет чего может использоваться на тех объектах, где точки доступа должны быть разблокированы в дневное время и заблокированы в ночное. Кроме того, этот электромеханический замок на калитку оснащен специальным выходом для мониторинга положения створки двери, светодиодным индикатором для визуального контроля состояния устройств и таймером задержки запирания для предотвращения преждевременного выхода его ригеля.

Благодаря прочному корпусу из нержавеющей стали, конструкции, предусматривающей защиту электроники от пыли и влаги, и диапазону рабочих температур от -35 до +55 °С, электромеханический замок ST-DB510WMLT подходит для установки на калитку и уличные двери. Цельный вращающийся ригель из нержавеющей стали диаметром 12,6 мм обеспечивает высокую устойчивость к перепиливанию, а наработка замка на отказ составляет более 500 000 циклов. Этот электромеханический замок на калитку устанавливается путем врезки и рассчитан на работу с дверьми любого типа: открывающиеся внутрь или наружу, а также на маятниковые двери.

Простая конструкция и работа замка ST-DB510WMLT

Как и все устройства соленоидного типа, данный электромеханический замок имеет в своей конструкции односложную катушку (соленоид), при подаче постоянного напряжения на которую создается магнитное поле вдоль ее оси, обеспечивающее поступательное движение сердечника (ригеля). Иными словами, замок использует электромагнитное поле для того, чтобы выдвинуть ригель и блокировать дверь. Для электропитания ST-DB510WMLT необходим источник постоянного тока с напряжением 12 В, причем этот электромеханический замок на калитку характеризуется низким тепловыделением при работе.

Возможность мониторинга положения створки двери/калитки

Если электромеханический замок работает в составе СКУД (система контроля доступа) здания, то для управления его блокировкой/разблокировкой задействуется реле контроллера, через которое на ST-DB510WMLT подается питающее напряжение. Чтобы система имела информацию о текущем состоянии точки доступа, данный электромеханический замок на калитку осуществляет постоянный мониторинг положения ее створки. Для этого в замок встроен магнитоконтактный датчик, соединенный с выходом мониторинга ригеля, через который ST-DB510WMLT передает сигнал на контроллер СКУД.

Наличие индикации и таймера задержки запирания замка

Чтобы избежать случайного или намеренного преждевременного выхода ригеля, электромеханический замок на калитку оснащен таймером задержки запирания, который позволяет предотвратить выдвижение ригеля до момента захлопывания калитки. В зависимости от настроек замка, ST-DB510WMLT может выдвигать ригель с задержкой в 3, 6 или 9 секунд, когда калитка/дверь точно будет находиться в закрытом положении. Кроме того, этот электромеханический замок Smartec оснащен светодиодным индикатором, который информирует сервисного инженера или пользователя о текущем состоянии замка (открыт/закрыт).

Область применения НО замка Smartec

Данный электромеханический замок на калитку относится к типу нормально-открытых, т. е. блокирует дверь при подаче на него электропитания. Открыть дверь можно только после того, как контроллер подаст команду о снятии напряжения с запирающего устройства или будет нажата кнопка выхода. Следует отметить, что при обесточивании НО электромеханический замок переходит в состояние «открыто», и дверь находится в разблокированном положении.

С учетом вышесказанного, такой замок станет оптимальным выбором для установки на калитку или на входные двери офисов, магазинов, складов, коттеджей или других объектов, которые должны быть разблокированы в дневное время и заблокированы в ночное. В дневное время питание на электромеханический замок не подается, и дверь или калитка будет находиться в незапертом состоянии. По окончании рабочего дня, например, в 18-00, контроллер СКУД может автоматически подать напряжение на устройство и заблокировать соответствующую калитку/дверь.

Технические характеристики Smartec ST-DB510WMLT

• Тип: Нормально-открытый

• Материал корпуса: Нержавеющая сталь
• Ригель: Диаметр 12.6 мм, выход на 17 мм, нержавеющая сталь
• Напряжение питания замка: 12 В (DC)
• Потребляемый ток: Дежурный режим − 150 мА, пик − 900 мА
• Выход мониторинга: НР, ОБЩ; 0,5А, 30В (DC)
• Таймер задержки: 0/3/6/9 секунд
• Рабочая температура: от -35 до +55 °С
• Рабочая влажность: 10% - 90%
• Габариты: Замок: 192 х 25 х 37 мм, запорная планка: 92 х 25 х 3 мм.
