Описание Smartec ST-DC036BC-WT

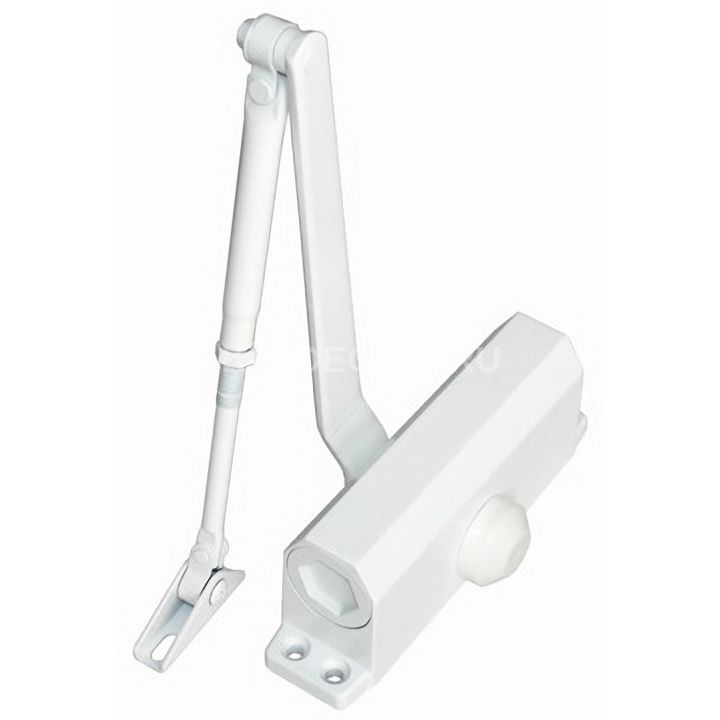

ST-DC036BC-WT - дверной доводчик

• Силуминовый корпус обеспечивает антикоррозийную стойкость
• Усиленные тяги двери
• Независимая регулировка начальной и конечной скоростей закрывания
• Опционально оборудуется тормозом открывания (модели с суффиксом BC)
• Опционально оборудуется блокиратором открытого положения (модели с суффиксом D)
• Опционально оборудуется задержкой закрывания (модели с суффиксом DA)
• Наработка на отказ 1.000.000 циклов

Дверной доводчик ST-DC036BC-WT предназначен для контролируемого и плавного закрытия двери с целью обеспечения гарантированного срабатывания запирающих устройств, а также для уменьшения ударных нагрузок и обеспечения длительного срока эксплуатации двери и запирающего механизма.

Доводчик ST-DC036BC-WT может быть установлен, как на легкие и обычные межкомнатные двери, так и наружные двери, тяжелые двери и двери специального назначения. Доводчик универсален и может использоваться на правых или левых дверях.

Т.к. габаритно-весовые параметры дверей могут отличаться, то для их закрытия требуется приложение различного усилия. Поэтому тип доводчика выбирают, исходя из ширины и веса створки двери.

Чтобы сделать процесс закрывания двери контролируемым, в доводчике применена система жидкостного (масляного) амортизатора с термокомпенсацией. Скорость перетекания масла и, следовательно, скорость закрытия двери регулируется с помощью двух клапанов для регулировки скорости на разных фазах закрывания.

Механический реечный доводчик ST-DC036 предназначен для плавного закрытия двери и гарантированного срабатывания запирающего устройства. Он позволяет регулировать усилие встроенной пружины в пределах 18-54 Нм (EN3-EN6), благодаря чему такой доводчик дверной можно устанавливать на створки шириной 950-1400 мм и весом от 60 до 120 кг. При необходимости, ST-DC036 можно оборудовать тормозом открывания, блокиратором открытого положения и замедлителем закрытия дверного полотна. Кроме того, он имеет силуминовый корпус, не подверженный коррозии, а его тяги дверей отличаются высокой механической прочностью.

Несмотря на то, что доводчики не являются управляемыми устройствами, их обязательно устанавливают на двери, контролируемые СКУД, т.к. они обеспечивают закрытие двери и гарантированное срабатывание замка, что влияет, на эффективность работы системы контроля доступа в целом. Главным параметром, характеризующим дверной доводчик, является его мощность или момент закрытия. Поэтому при выборе такого устройства необходимо учитывать вес и ширину дверного полотна. Чем тяжелее дверь и шире створка, тем мощнее должен быть доводчик. Поскольку у ST-DC036 есть возможность настройки усилия пружины, его можно устанавливать на двери с шириной от 950 до 1400 мм и массой от 60 до 120 кг.

Помимо плавного закрытия створки, доводчик уменьшает ударные нагрузки на дверные конструкции и продлевает срок эксплуатации запирающих устройств. Область применения ST-DC036 не ограничивается только рамками СКУД – доводчик дверной обеспечивает постоянство температуры в помещении, экономит энергию, защищает людей от внешнего шума и проникновения дыма при возникновении пожаров.

Принцип работы реечной конструкции При открывании двери, усилие через складной рычаг передается на зубчатое колесо, которое, с помощью зубчатой рейки, приводит в поступательное движение поршень, сжимающий пружину. За счет чего доводчик накапливает энергию для последующего закрытия двери. В дополнении к этому, внутреннее пространство устройства заполнено маслом, которое при сжатии пружины перетекает через отверстие в поршне в направлении, противоположном сжатию. Когда дверной доводчик начинает возвращать створку в закрытое положение, масло перетекает обратно по возвратным каналам и обеспечивает плавность движения дверного полотна. Для настройки скорости перетекания масла и, соответственно, закрывания двери, каналы снабжены специальными регулировочными клапанами.

Наличие моделей с тормозом открывания/закрывания двери В случае необходимости, можно заказать доводчики ST-DC036 с дополнительными опциями - тормозом открытия или замедлителем закрытия двери. Тормоз открытия (BC – Back Check) активен в диапазоне углов открытия двери от 80° до 180° и предотвращает ее резкое открывание, например, при сильном ветре или сквозняке. Поэтому доводчик дверной с тормозом открытия рекомендуется устанавливать на наружные двери.

Замедлитель закрытия (DA - Delay Action) снижает скорость закрытия створки на больших углах ее открытия (свыше 70°). Реечные доводчики с замедлителем закрытия устанавливаются, как правило, на внутренние двери, которые должны находиться в открытом положении дольше обычного.

Возможность установки ST-DC036 на правые и левые двери Реечные доводчики этой серии могут устанавливаться как на обычные легкие межкомнатные двери, так и на более тяжелые наружные, а также на двери специального назначения. Они не имеют в своей конструкции электромеханических или магнитных частей и надежно работают со сплошными дверными полотнами, а также с распашными, стеклянными и профильными. При этом доводчик дверной ST-DC036 универсален и быстро монтируется как на правые, так и на левые двери. Его простая и надежная конструкция обеспечивает не менее 1 000 000 циклов открытия/закрытия.

Соответствие ST-DC036 стандартам EN3 - EN6 Европейский стандарт EN1154 разделяет доводчики на 7 классов (от EN1 до EN7), определяющих момент вращения (Нм) двери заданной ширины и веса. При этом дверные доводчики 1 класса (EN1) устанавливаются на легкие и узкие створки, а устройства 7 класса (EN7) – на широкие и тяжелые. Для обычных наружных и внутренних дверей используются, как правило, закрывающие механизмы 2-5 классов. ST-DC036 соответствует стандартам EN3 - EN6 и может устанавливаться практически на любые двери.

Технические характеристики Smartec ST-DC036BC-WT

• Усилие закрытия: EN 3-6
• Максимальная ширина двери: 1400 мм
• Максимальный вес двери: 120 кг
• Рабочая температура: от -35 до +70 °С
• Рабочая влажность: 5% - 95%
• Габариты: 248 х 45 х 72 мм
• Количество скоростей: 2
• Цвет: белый
