Описание Smartec ST-EL500ML

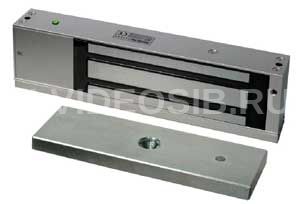

ST-EL500ML - накладной электромагнитный замок

• Сила удержания 500 кг
• Универсальное питание: 12 или 24 В
• Световая индикация замка
• Конструкция для преодоления остаточной намагниченности
• Релейный выход мониторинга прижима якоря и наличия питания
• Датчик Холла для мониторинга состояния замка
• Корпус замка из анодированного алюминия
• Адаптеры для монтажа на двери, открывающиеся наружу или внутрь, а также на стеклянные двери

Электромагнитный замок ST-EL500ML предназначен для установки на двери, контролируемые СКУД, а также на двери эвакуационных выходов. Модель ST-EL500ML имеет встроенный датчик Холла для мониторинга прижима якоря к телу замка. Датчик Холла анализирует магнитный поток, т.е. силу притяжения якоря к замку и сигнализирует о снижении усилия прижима и соответственно о попытке взлома. Снижение усилия может быть результатом предумышленных действий, например, повреждение поверхности якоря для последующего облегчения проникновения в помещение.

Наличие индикации и мониторинга прижима якоря / наличия питания

Двухцветная световая индикация обеспечивает визуализацию различных состояний замка: не горит – нет питания, красный – якорь не прижат или плохой прижим, зеленый – нормальный прижим якоря. Помимо световой индикации электромагнитный замок оснащен релейным выходом для сигнализации прижима якоря и наличия питания. Кроме того, специальное цинковое покрытие якоря замка совместно с пружинным механизмом обеспечивает преодоление остаточной намагниченности.

Типовой монтаж

Полдключение

В линейке устройств Smartec электромагнитный замок ST-EL500ML является одним из самых мощных устройств подобного типа и удерживает дверь при усилиях на отрыв до 500 кг. Он обеспечивает управляемое запирание/отпирание двери, может работать в составе систем контроля доступа и предназначен для внутренней установки. При этом можно монтировать электрозамок на дверь, открывающуюся как внутрь, так и наружу, а при использовании специального U-образного адаптера устанавливать ST-EL500ML на стеклянную створку. Комплектация устройства датчиком Холла обеспечивает постоянный мониторинг положения двери, а для сигнализации перебоев с питанием электрозамок имеет специальный релейный выход.

Универсальные электромагнитные замки Smartec ST-EL500ML являются бюджетными устройствами в своем классе и предназначены для установки на внутренние двери офисов, промышленных зданий, супермаркетов и др. объектов с обычными требованиями к безопасности. Они удерживают двери в закрытом состоянии за счет мощного электромагнита, притягивающего к себе металлическую пластину, закрепленную на ее створке. Чтобы открыть дверь, можно воспользоваться кнопкой выхода, установленной внутри помещения, или отправить на электрозамок управляющий сигнал с контроллера СКУД. Поскольку при аварийном отключении электропитания ST-EL500ML не удерживает дверь, то в наиболее ответственных точках прохода рекомендуется установить не только электрозамок на дверь, но и дополнительно оснастить ее механическим или электромеханическим запорным устройством.

Способность удержания дверей весом более 100 кг Основной параметр, характеризующий замок данной серии и все подобные электромагнитные устройства, – это максимальная механическая нагрузка на отрыв, или сила удержания, которая измеряется в килограммах. Поскольку ST-EL500ML имеет силу удержания 500 кг, этот электрозамок на дверь целесообразно монтировать на створку, имеющую значительный вес (100 кг и более). Для оснащения легких дверей рекомендуется использовать менее мощные электрозамки Smartec серий ST-EL50/160/270, имеющие силу удержания 60/160/270 кг, соответственно.

Принцип работы ST-EL500ML Накладные электромагнитные замки марки Smartec и других производителей состоят из 2 частей: электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверь. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым электрозамок притягивает к себе металлическую пластину двери. Таким образом, при гарантированном закрытии створки с помощью доводчика, электрозамок удерживает дверь в закрытом состоянии. Чтобы снять электропитание и разблокировать проход, необходимо нажать кнопку запроса на выход или получить управляющую команду с контроллера СКУД. При отсутствии питающего напряжения магнитное поле исчезает, и дверь можно свободно открыть.

Возможность контроля состояния двери Для мониторинга состояния створки этот электрозамок на дверь оснащен датчиком Холла, который контролирует величину прижимающей силы между замком и якорем, укрепленным на двери. В работе этого датчика используется эффект Холла - возникновение поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле. Анализируя потенциалы, датчик способен «заметить» снижение силы прижима и, таким образом, распознать взлом. Кроме того, уменьшение этой силы может быть результатом таких преднамеренных действий, как повреждение поверхности якоря с целью облегчения проникновения в помещение. Для сигнализации изменения силы прижатия электрозамок ST-EL500ML имеет светодиодный индикатор и релейный выход с возможностью подключения к нему сигнального устройства.

Безотказная работа в составе СКУД При использовании ST-EL500ML в рамках системы контроля доступа, электрозамок необходимо подключить к управляющему выходу контроллера СКУД. При проходе через дверь, пользователи в обязательном порядке идентифицируются с помощью считывателя, также подключенного к контроллеру. В случае положительной идентификации, контроллер отправляет соответствующую команду на электрозамок и дверь разблокируется. Если на объекте действуют стандартные требования к безопасности, то для выхода из помещения достаточно воспользоваться кнопкой запроса на выход, которая устанавливается рядом с дверью, и при ее нажатии «разрывается» цепь питания электрозамка. При создании системы доступа на ответственном объекте, где действуют повышенные требования к защите от несанкционированного доступа, необходимо установить считыватель не только на вход, но и на выход. При этом электрозамок на двери будет разблокирован по команде контроллера только после успешной идентификации пользователей через внутренний или внешний считыватель. Так как при отсутствии питания электрозамок ST-EL500ML не удерживает дверь, то его можно устанавливать на двери, находящиеся на путях эвакуации при пожарной тревоге.

Наличие адаптеров для установки на двери любого типа Другим достоинством ST-EL500ML является возможность установить электрозамок на дверь, открывающуюся как внутрь, так и наружу. Причем в первом случае используется L-адаптер, а во втором – адаптер LZ. К тому же, при необходимости, можно использовать адаптер U-образной формы и смонтировать электрозамок на дверь, сделанную из стекла. Необходимо отметить, что благодаря отсутствию движущихся и трущихся частей, эти устройства имеют длительный срок службы.

Технические характеристики Smartec ST-EL500ML
