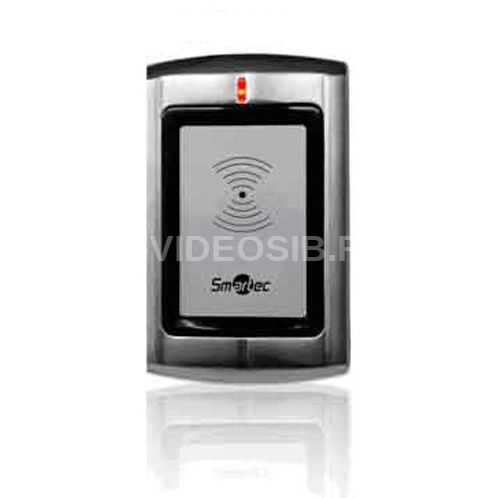

Описание Smartec ST-PR140EM

Бесконтактный считыватель Smartec ST-PR140EM, относящийся к бесклавиатурным proximity ридерам, выполняющим прием кода при поднесении к ним карты доступа. Считыватель использует технологию радиочастотной идентификации RFID (Radio Frequency Identification) для приема и распознавания кода карт. Встроенный в proximity считыватель генератор постоянно формирует вокруг устройства электромагнитное поле, при попадании в которое карты Em Marine, в ее антенне наводится переменное напряжение. При этом напряжение тем выше, чем меньше расстояние между proximity ридером и картой, и чем больше размеры антенны, встроенной в идентификатор. Получив энергию, необходимую для работы, карта генерирует ответный радиочастотный сигнал, модулированный ее идентификационным кодом. Для этого в proximity карты встроен миниатюрный чип Em Marine, в состав которого входит передатчик, приемник и процессор. В памяти процессора хранится уникальный ID-код, записанный на карту в заводских условиях. После демодуляции proximity считыватели передают полученный код карты на контроллер СКУД для его сверки с базой данных. Данная модель имеет световую и звуковую индикацию приема кода карт доступа. Когда в зоне своего действия proximity устройство обнаруживает соответствующий Em Marine пропуск, двухцветный светодиод переключается с красного на зеленый цвет, если код принят, и срабатывает зуммер. Решение о санкционировании/запрете прохода принимает контроллер СКУД, на который proximity-считыватель передает полученную информацию. При положительной идентификации контроллер подает сигнал разблокировки на исполнительное устройство (электромеханический замок, турникет). Устройство имеет интерфейс Wiegand 26, позволяющий подключить proximity-считыватель к контроллерам системы доступа большого числа производителей. Этот простой проводной интерфейс используется для связи между устройствами чтения RFID карт и контроллером СКУД. Данный proximity считыватель имеет дальность считывания до шестидесяти миллиметров и является оптимальным для работы в составе СКУД офисных зданий, складов, служебных помещений магазинов, а так же для учета рабочего времени персонала.

Технические характеристики Smartec ST-PR140EM

• Считыватель: Em, 125 кГц
• Расстояние считывания: 3-6 см
• Клавиатура: 3х4
• Интерфейсы: Wiegand выход (формат 26 бит)
• Питание: 10 - 14 В (DC), не более 40 мА
• Рабочая температура: от -30 до +60 °С
• Рабочая влажность: 10% - 99%
• Габариты: 128 x 82 x 28 мм
