Описание Space Technology ST-PP24-01

Коммутационная панель или патчпанель – это составная часть структурированных кабельных систем (СКС). Предназначена для коммутации активного сетевого оборудования и оборудования рабочих мест коммутационными шнурами. Патч-панель предназначена для монтажа в коммутационные шкафы, стойку размером 19 дюймов. Представляет собой панель со множеством соединительных разъемов. Она относится к пассивному сетевому оборудованию.

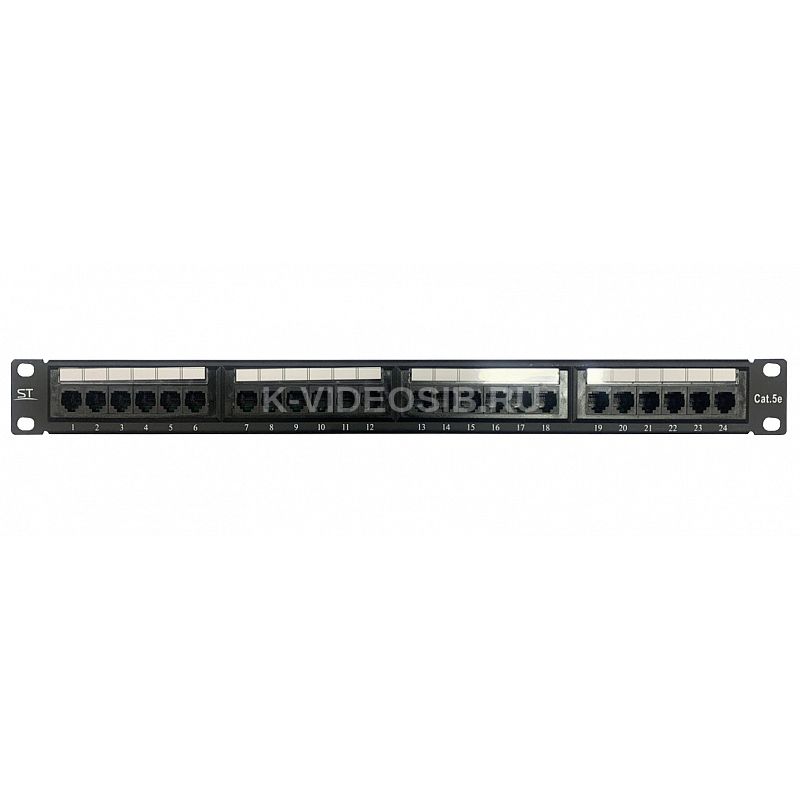

Патч-панель имеет 24 порта подключения. Патч панель имеет стандартные крепежные посадочные отверстия, имеющие полное соответствие в корпусе коммутационного шкафа. На лицевой стороне патч-панели расположено 24 порта типа RJ-45/8p8c, к которым подключаются патч-корды. Порты имеют сквозную цифровую нумерацию. На задних разъёмах dual IDC выполняется горизонтальная заделка кабелей витая пара, для чего используется соответствующий инструмент. К IDC-разъёмам подключается одножильный кабель диаметром 22-24 AWG. Разводка проводников выполняется по стандартам T568A и T568B в соответствии с цифровой и цветовой маркировкой. Материал корпуса патч-панели металл и АБС пластик.

КОМПЛЕКТ ПОСТАВКИ

Патч-панель - 1 шт. Болт крепежный М6 - 4 шт. Паспорт - 1 шт. Тарная упаковка - 1 шт.

Технические характеристики Space Technology ST-PP24-01

Тип монтажа    19" крепление Материал корпуса    Металл, АБС-пластик Тип патч-панели    UTP Количество портов    24 Тип соединителя или разъема    RJ45 8(8) Тип заделки контактов модулей IDC    Dual Размер AWG    22...24 Диаметр проводников    0,4...0,52 мм Макс сила тока    1,5 A Напряжение (номинальное)    48 В Контактное сопротивление    20 мОм Сопротивление изоляции    500 мОм Полоса пропускания (номинальная)    100 МГц Рабочая температура    -10…+60°С В х Ш х Г    44*483*35 мм Комплектация    Патч-панель,болт крепежный М6-4шт.,паспорт,тарная упаковка
