Описание СТ-ПЕРИМЕТР АНТИРИС-24-40А- 01-СИ

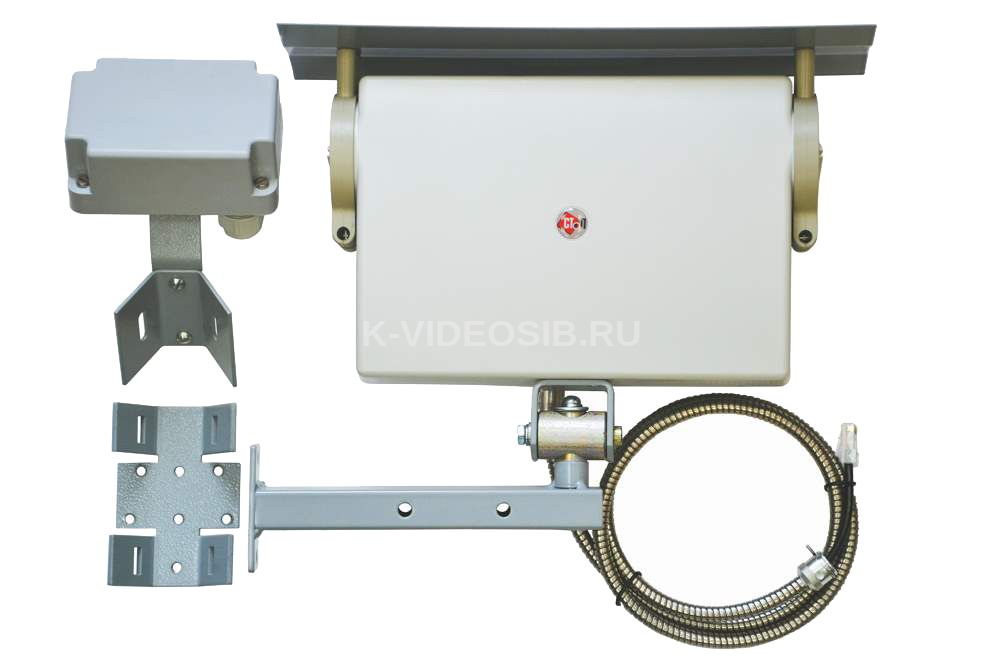

Извещатели охранные радиоволновые СТ-ПЕРИМЕТР АНТИРИС-24-40А- 01-СИ, индустриальное арктическое исполнение, без КР-У1, в комплекте с БС1, КМЧ-5, включает в себя приемопередатчик и дополнительные составные части (монтажные части и т.д.), обеспечивающие применение извещателей в различных условиях.

Извещатель представляет собой автоматический однопозиционный радиолокатор, обеспечивающий обнаружение движения человека в ЗО и формирование при этом извещения о тревоге путем размыкания цепи шлейфа сигнализации. Извещатель функционально состоит из соответствующего приемопередатчика и коммутационного устройства.

Диапазон рабочих температур для индустриального арктического исполнения: от минус 60°С до плюс 65°С.

Извещатели АНТИРИС-24-40 отличаются узкой диаграммой направленности антенн в горизонтальной плоскости и соответственно малой шириной ЗО, предназначены преимущественно для охраны участков периметра, на которых невозможна или нецелесообразна установка второй позиции, а также на участках с повышенными требованиями по обнаружению нарушителя.

Извещатели АНТИРИС-24-40 устойчивы к воздействию движения: - человека параллельно оси ЗО на расстоянии от оси ЗО, превышающем ширину ЗО; - автотранспорта параллельно оси ЗО на расстоянии от оси ЗО, превышающем удвоенную ширину ЗО; - автотранспорта перпендикулярно оси ЗО на расстоянии, превышающем установленную дальность действия на 5 м.

Извещатели АНТИРИС-24-40 имеют зону неустойчивого обнаружения на расстоянии до 3 м от приемопередатчика (в ближней зоне). Конструктивной особенностью извещателей АНТИРИС-24-40, обеспечивающей оригинальные функциональные свойства извещателя, является узкая в горизонтальной плоскости диаграмма направленности. Эта особенность обеспечивает повышенную устойчивость к движущимся предметам в непосредственной близости от оси ЗО.

Технические характеристики СТ-ПЕРИМЕТР АНТИРИС-24-40А- 01-СИ

Диапазон обнаруживаемых скоростей движения человека, м/с от - 0,1 до 8,0 Длина ЗО при максимальной дальности, м, не менее - 40 Длина ЗО при минимальной дальности, м, не более - 12 Максимальная ширина ЗО (в горизонтальной плоскости при максимальной дальности), м - не более 1,2 Максимальная высота ЗО (в вертикальной плоскости при максимальной дальности), м, не менее - 25 Диапазон рабочих напряжений питания, В - от 10,2 до 30 Потребляемый ток, мА, не более -при напряжении питания 12 В - 150 -при напряжении питания 24 В - 100 Время готовности после включения питания, с, не более - 60 Параметры сигнала, коммутируемого контактами выходной цепи: - ток, постоянный или переменный, мА, не более - 100 - амплитудное напряжение, В, не более - 72 Параметры сигнала ДК: - ток, потребляемый по цепи, мА, не более - 5 - напряжение импульса, В - 8-30 - длительность импульса, с, не менее - 0,4 Длительность извещения, с, не менее - 2 Рабочая частота, МГц  - 5775 ± 50 Мощность на выходе ПРД, Вт, не более - 0,01 Габаритные размеры - 315х280х100 Масса извещателя в упаковке, кг, не более - 3,1 Средний срок службы извещателя, лет, не менее - 8 Среднее время наработки на отказ, ч, не менее - 60000 Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более - 0,01 Вероятность обнаружения, не менее - 0,98
