Описание СТ-ПЕРИМЕТР АНТИРИС-5.8-20- 01-КП

СТ-ПЕРИМЕТР АНТИРИС-5.8-20- 01-КП - извещатель охранный радиоволновый АНТИРИС представляет собой автоматический однопозиционный радиолокатор, версия в промышленном исполнении, КМЧ-4 и БПР-12/0,2, обеспечивающий обнаружение движения человека в ЗО и формирование при этом извещения о тревоге путем размыкания цепи шлейфа сигнализации. Извещатель функционально состоит из соответствующего приемопередатчика и коммутационного устройства. Включает в себя приемопередатчик и дополнительные составные части (монтажные части и т.д.), обеспечивающие применение извещателей в различных условиях.

Модификация АНТИРИС-5.8-20 имеет наименьшую дальность действия и форму ЗО, оптимизированную для охраны небольших участков периметра (участков вдоль ворот, калиток и т.п.).

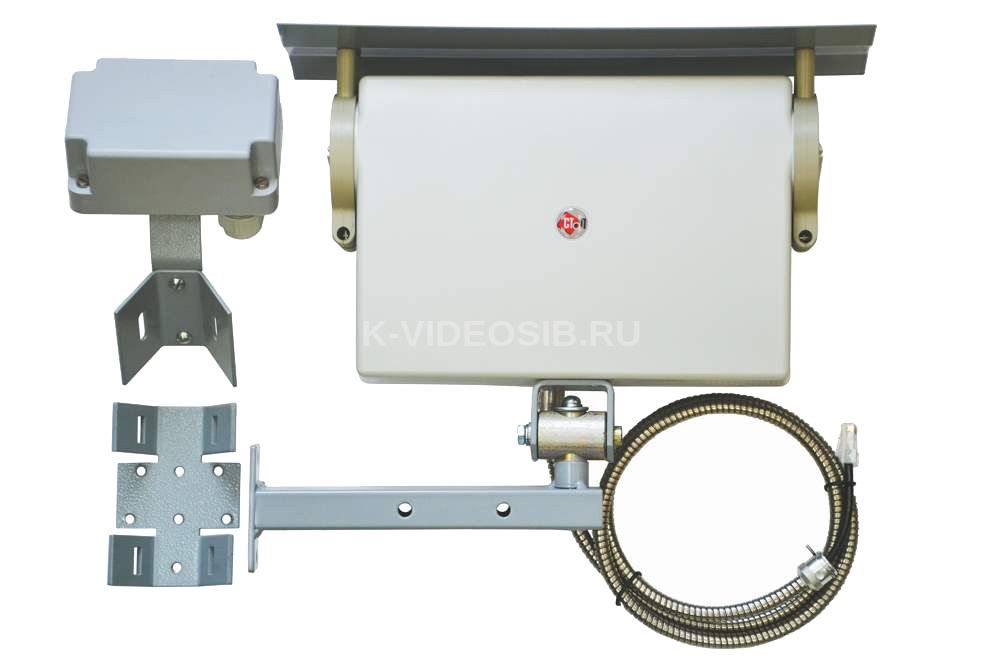

В приемопередатчиках «индустриального» исполнения, имеющих в обозначении индекс «-01» используется металлорукав антивандального типа, изготовленный из нержавеющей стали, коробка распределительная комплектуется площадкой опорной, обеспечивающей более надежное крепление на круглых опорах. Козырек защитный, входящий в состав извещателей с индексом «-01», обеспечивает защиту от потоков воды при сильных дождях и от солнечной радиации для предотвращения перегрева свыше 65°С (зоны сухого тропического климата). Все металлические детали извещателей в «индустриальном» исполнении перед покраской оцинкованы. Все исполнения извещателя сохраняют работоспособность при относительной влажности 100% при температуре 25°С.

Комплектация включает дополнительный КМЧ-4 и БПР-12/0,2.

Электропитание извещателей осуществляется от источника постоянного тока номинальным напряжением от 12 до 24 В при амплитуде пульсаций не более 0,1 В или от сети переменного тока 220В посредством БПР-12/0,2.

Извещатели обеспечивают непрерывную круглосуточную работу, сохраняют работоспособность и не выдают извещение о тревоге при:

• воздействии осадков в виде дождя и снега интенсивностью до 30 мм/час, до 40 мм/час для извещателя АНТИРИС-5.8-20;
• воздействии солнечной радиации до 1125 Вт/м2 ;
• воздействии ветра со скоростью до 20 м/с с порывами до 40 м/с, до 30 м/с с порывами до 40 м/с для извещателя АНТИРИС-5.8-20;
• толщине обледенения до 5 мм при скорости ветра 10 м/с;
• высоте травяного покрова до 0,2 м, до 0,3 м для извещателя АНТИРИС-5.8-20.

АНТИРИС-5.8-20 устойчивы к воздействию движения:

- человека параллельно оси ЗО на расстоянии от оси ЗО, превышающем ширину ЗО;

- автотранспорта параллельно оси ЗО на расстоянии от оси ЗО, превышающем удвоенную ширину ЗО;

- автотранспорта перпендикулярно оси ЗО на расстоянии, превышающем установленную дальность действия на 2,5 м – для АНТИРИС-5.8-20.

Технические характеристики СТ-ПЕРИМЕТР АНТИРИС-5.8-20- 01-КП

Диапазон обнаруживаемых скоростей движения человека, м/с - от 0,1 до 6,0 Длина ЗО при максимальной дальности, м, не менее - 20 Длина ЗО при минимальной дальности, м, не более - 3 Максимальная ширина ЗО (в горизонтальной плоскости), м - не более 2,5 Максимальная высота ЗО (в вертикальной плоскости), м, не менее - 6 Диапазон рабочих напряжений питания, В - от 10,2 до 30 Габаритные размеры приемопередатчика с кронштейном и с козырьком, мм - 315х280х100 Время готовности после включения питания, с, не более - 60 Длительность извещения, с, не менее - 2 Рабочая частота, МГц - 5775 ± 50 Масса извещателя в упаковке, кг, не более - 3.1
