Описание СТ-ПЕРИМЕТР АНТИРИС-5.8-40- 01

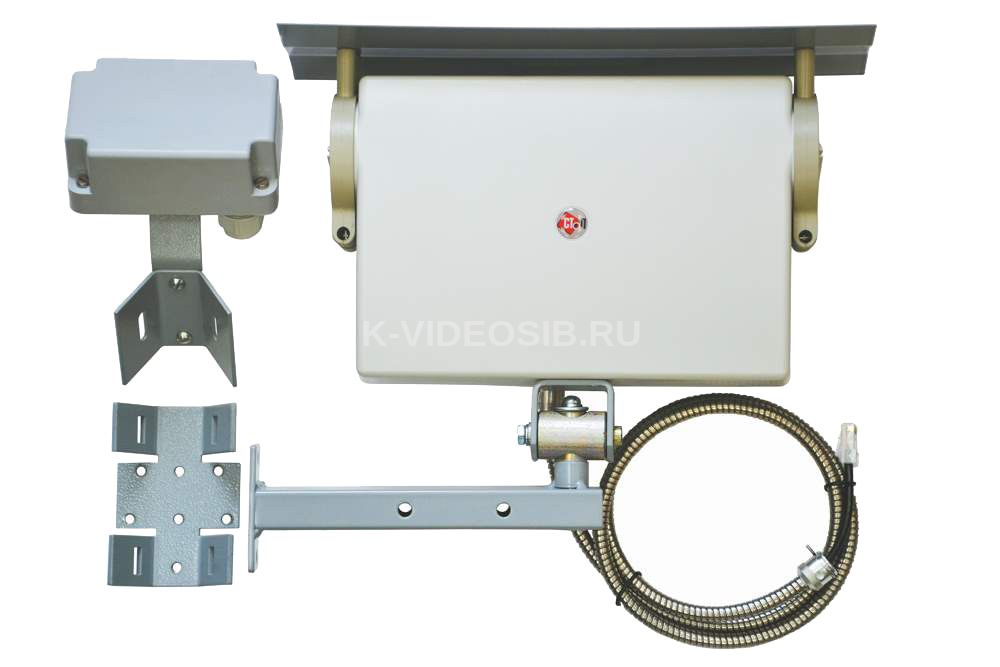

Извещатели охранные радиоволновые СТ-ПЕРИМЕТР АНТИРИС-5.8-40- 01 в промышленном исполнении включают в себя приемопередатчик и дополнительные составные части (монтажные части и т.д.), обеспечивающие применение извещателей в различных условиях. Извещатель представляет собой автоматический однопозиционный радиолокатор, обеспечивающий обнаружение движения человека в ЗО и формирование при этом извещения о тревоге путем размыкания цепи шлейфа сигнализации. Извещатель функционально состоит из соответствующего приемопередатчика и коммутационного устройства.

Извещатели АНТИРИС-5.8-40 отличаются более широкой диаграммой направленности антенн в горизонтальной плоскости и большей устойчивостью к помехам, вызываемым вибрациями приемопередатчика и предметами в ЗО. АНТИРИС-5.8-40 предназначен для охраны площадок.

Извещатель АНТИРИС-5.8-40 устойчив к воздействию движения: человека за пределами ЗО на расстоянии от ее границы более 5 м автотранспорта за пределами ЗО на расстоянии от ее границы более 10 м.

Имеет зону неустойчивого обнаружения на расстоянии до до 0,5 м.  Модель АНТИРИС-5.8-40 – увеличение в два раза величины обнаруживаемого перемещения человека.  Используется для повышения помехоустойчивости. Конструктивной особенностью извещателей АНТИРИС-5.8-40, обеспечивающей оригинальные функциональные свойства извещателя, является низкая рабочая частота. Эта особенность обеспечивает повышенную устойчивость к вибрациям как самого приемопередатчика, так и предметов, а также растительности в ЗО.

Технические характеристики СТ-ПЕРИМЕТР АНТИРИС-5.8-40- 01

Диапазон обнаруживаемых скоростей движения человека, м/с - от 0,1 до 6,0 Длина обнаруживаемого перемещения человека, не более, м - 2 Длина ЗО при максимальной дальности, м, не менее - 40 Длина ЗО при минимальной дальности, м, не более - 6 Максимальная ширина ЗО (в горизонтальной плоскости при максимальной дальности), м - не менее 20 Максимальная высота ЗО (в вертикальной плоскости при максимальной дальности), м, не менее: 20 Диапазон рабочих напряжений питания, В - от 10,2 до 30 Потребляемый ток, мА, не более -при напряжении питания 12 В - 70 -при напряжении питания 24 В - 45 Время готовности после включения питания, с, не более - 60 Параметры сигнала, коммутируемого контактами выходной цепи: - ток, постоянный или переменный, мА, не более - 100 - амплитудное напряжение, В, не более - 72 Параметры сигнала ДК: - ток, потребляемый по цепи, мА, не более - 5 - напряжение импульса, В - 8-30 - длительность импульса, с, не менее - 0,4 Длительность извещения, с, не менее - 2 Рабочая частота, МГц - 5775 ± 50 Мощность на выходе ПРД, Вт, не более - 0,01 Габаритные размеры мм, не более - 315х280х100 Масса извещателя в упаковке, кг, не более - 3,1 Средний срок службы извещателя, лет, не менее - 8 Среднее время наработки на отказ, ч, не менее - 60000 Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более - 0,01 Вероятность обнаружения, не менее - 0,98
