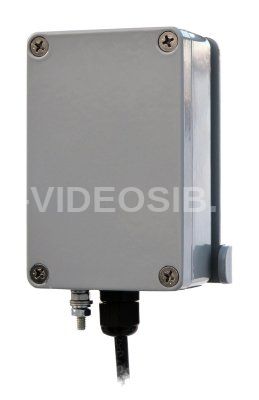

Описание СТ-ПЕРИМЕТР ДВ-ИО-И СПМТ.425132.001ТУ

Извещатель СТ-ПЕРИМЕТР ДВ-ИО-И СПМТ.425132.001ТУ с блоком ДВ-ИО-И предназначен для использования в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком) следующих типов заграждений: - заграждения, выполненные из сварной металлической сетки типа ССЦП высотой до 6 метров, оборудованные или не оборудованныетдополнительными козырьковыми и противоподкопными элементами, в том числе заглублением полотна заграждения ССЦП в землю на глубину 0,5 м (ДВ в режиме работы «Сетка»); - козырьковые ограждение, выполненные из объемной колючей ленты АКЛ на V-образных кронштейнах (п.2.1.3.3). При этом могут использоваться как ДВ (п.2.1.3.3) или ЛВЧ (ДВ в режиме работы «Сетка»), так и БК-ТК стрибокабелем, закрепленным на несущем тросу спирали АКЛ (п.2.1.3.9). - оконные решетки или другие решетчатые заграждения, выполненные из металлического прутка диаметром 5-30 мм (ДВ в режиме работы «Решетка»); - кирпичные и бетонные заграждения (ДВ в режиме работы «Стена»). Извещатель также допускается применять на других типах заграждений.

Принцип действия извещателя основан на контроле вибраций, возникающих при воздействиях нарушителя на заграждение. При помощи БК-ШС извещатель обеспечивает контроль стандартных ШС. Каждый БК-ШС обеспечивает контроль одного ШС. Извещатель ВИБРОН-01 имеет интерфейс RS-485 и включен в состав сигнализационного комплекса охраны периметра автономного (СКОПА) СПДП.425628.002.

Извещатель состоит из БОС, виброчувствительных датчиков ДВ или виброчувствительной линии ЛВЧ, СПМТ.425132.001 РЭ состоящей из ДВ-ЛВЧ, БК-ТК с трибокабелем, БК-ШС – по количеству контролируемых шлейфов. ДВ имеет встроенный процессор, обеспечивающий контроль своей локальной зоны заграждения и формирование сигнала о воздействии на заграждение. БОС обеспечивает адресный контроль состояния линий двух флангов и каждого АдУ, обработку временных параметров воздействий для каждого ДВ в отдельности, формирование извещений о тревоге в виде размыкания выходной цепи ШС (одной из четырех по две на каждый фланг) при нарушении. ПУИ-32-1 обеспечивает адресный контроль состояния линии одного фланга.

Питание извещателя осуществляется от источника постоянного тока (блока питания) с номинальным напряжением от 12 до 24 В при амплитуде пульсаций не более 0,1 В. При установке вне помещения при температуре от минус 40 до плюс 65°С (с учетом перегрева от солнечной радиации) рекомендуется использование блока питания резервируемого БПР-12/1.

Вариант исполнения ВИБРОН-01 соответствует виду климатического исполнения У1 по ГОСТ 15150-69, при температуре от минус 40 до плюс 65°С. Сохраняет работоспособность при воздействии относительной влажности 100% при температуре 25°С. Конструктивное исполнение БОС, ДВ, БИБ, БК-ШС, БК-ТК и ЛВЧ – пылебрызгозащищенное (IP54).

Технические характеристики СТ-ПЕРИМЕТР ДВ-ИО-И СПМТ.425132.001ТУ

Минимальная длительность обнаруживаемого воздействия, - с 0,5 Диапазон рабочих напряжений питания, В - от 10,2 до 30 Максимальный потребляемый ток (при замыкании линий ПИТ обоих флангов), мА, не более: - при напряжении питания 12 В - 500 - при напряжении питания 24 В - 210 Время готовности после включения питания, с, - не более 60 Время восстановления дежурного режима после окончания извещения о тревоге, с, - не более 10 Параметры сигнала, коммутируемого контактами выходных цепей БОС: – ток, постоянный или переменный, мА, не более - 100 – амплитудное напряжение, В, не более - 72 Длительность извещения о тревоге, с, не менее - 2 Максимальная длина ЛВЧ, м - 500 Назначенный срок службы извещателя, лет - 10 Среднее время наработки на отказ, ч, не менее - 40000 Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более - 0,01 Вероятность обнаружения, не менее - 0,98 Рабочая температура °C - -40...+65 Степень защиты - IP54
