Описание СТ-ПЕРИМЕТР Комплект разветвления искробезопасной цепи СПМТ.301319.003

СТ-ПЕРИМЕТР Комплект разветвления искробезопасной цепи СПМТ.301319.003 предназначен для подключения двух контактных извещателей к входу IN БИБ-КР извещателя ДПР-10В и для разветвления искробезопасных цепей других извещателей.

Допускается установка Комплекта во взрывоопасной зоне. Комплект работоспособен в диапазоне рабочих температур от минус 50 до 65⁰С.

Размеры составных частей комплекта: – коробка распределительная – 210х160х85 мм; – КМЧ –160х60х40. Масса комплекта в упаковке – не более 2,0 кг.

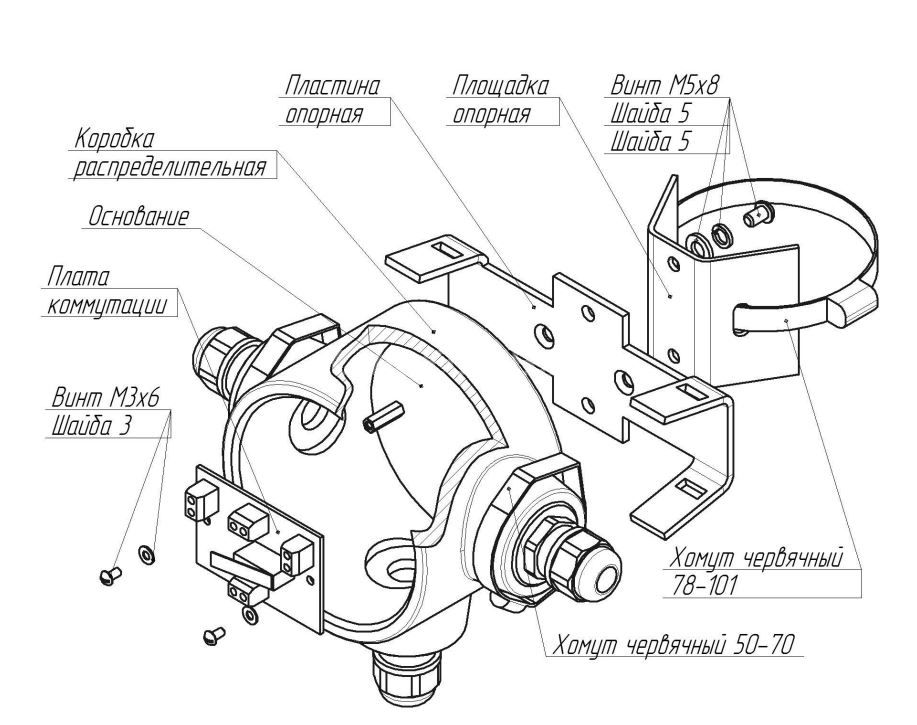

Состав комплекта: Коробка распределительная (КР) в составе: – коробка ответвительная врывозащищённая КТА-25 IExdIICT6 ТУ 3464-020-01403993-85 – 1шт.; - основание – 1 шт.; - плата коммутации –1 шт.; - кабельный ввод – 3 шт.; - переходник – 3 шт.

Комплект монтажных частей (КМЧ) в составе: - пластина опорная – 1 шт.; - хомут червячный 50-70 – 2 шт.; - площадка опорная – 1 шт.; - хомут червячный 78-101 – 1 шт.; - винт М5 – 2 шт.; – шайба – 2 шт.; - шуруп 5х60 – 2 шт.; - дюбель-пробка 8х60 – 2 шт.

Технические характеристики СТ-ПЕРИМЕТР Комплект разветвления искробезопасной цепи СПМТ.301319.003

Функционал - Комплект разветвления искробезопасной цепи Взрывозащитное исполнение  - Да Рабочая температура -  -50...+65⁰С Масса - 2,0 кг Размеры составных частей комплекта: – коробка распределительная – 210х160х85 мм; – КМЧ –160х60х40 Средний срок службы комплекта– 8 лет
