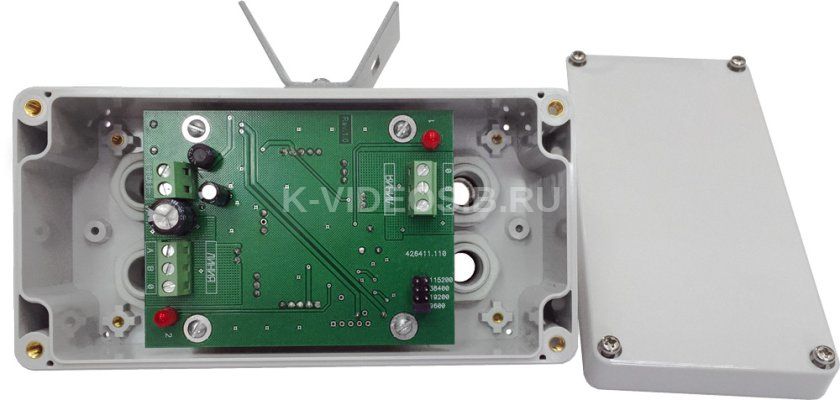

Описание СТ-ПЕРИМЕТР Повторитель интерфейса ПИ-RS485 СПМТ.426411.001

СТ-ПЕРИМЕТР Повторитель интерфейса ПИ-RS485 СПМТ.426411.001 предназначен для удлинения и ответвления линии RS-485 и является дополнительным устройством сигнализационного комплекса охраны периметра автономного СПДП.425628.002 (далее по тексту – комплекс). ПИ предназначен для удлинения линии интерфейса RS-485 и ответвления длиной более 10 м. Направление передачи определяется автоматически. Обе линии – совершенно равнозначны. Повторитель входит в состав комплекса СКОПА, но может быть использован и в других комплексах и системах, использующих RS-485.

Обеспечивает гальваническую развязку обеих линий между собой, а также с источником питания, и может использоваться для гальванической развязки сетевых устройств в линии, если он питаются от разных источников и разность потенциалов между общими проводами их питания, как по постоянному, так и по переменному току превышает 1 В.

Особенности:

• Уличное исполнение.
• Встроенная грозозащита.
• Гальваническая  развязка  обеих линий между собой, а также с источником питания.

Технические характеристики СТ-ПЕРИМЕТР Повторитель интерфейса ПИ-RS485 СПМТ.426411.001

Максимальная длина каждой из линий в составе СКОПА – 1500 м. Скорости передачи данных в сети – 4800, 9600, 19200, 38400, 115200 Бод. Рабочий диапазон напряжения питания – от 10,2 до 27 В. Диапазон рабочих температур ПИ-RS485 – от -40 до +65°С, ПИ-RS485А («арктический») – от -60 до +65°С Степень защиты блоков по ГОСТ 14254-96 – IP 53. Размеры блока – 130х170х150 мм.
