Описание СТ-ПЕРИМЕТР ПРЕДЕЛ-200В-01-С

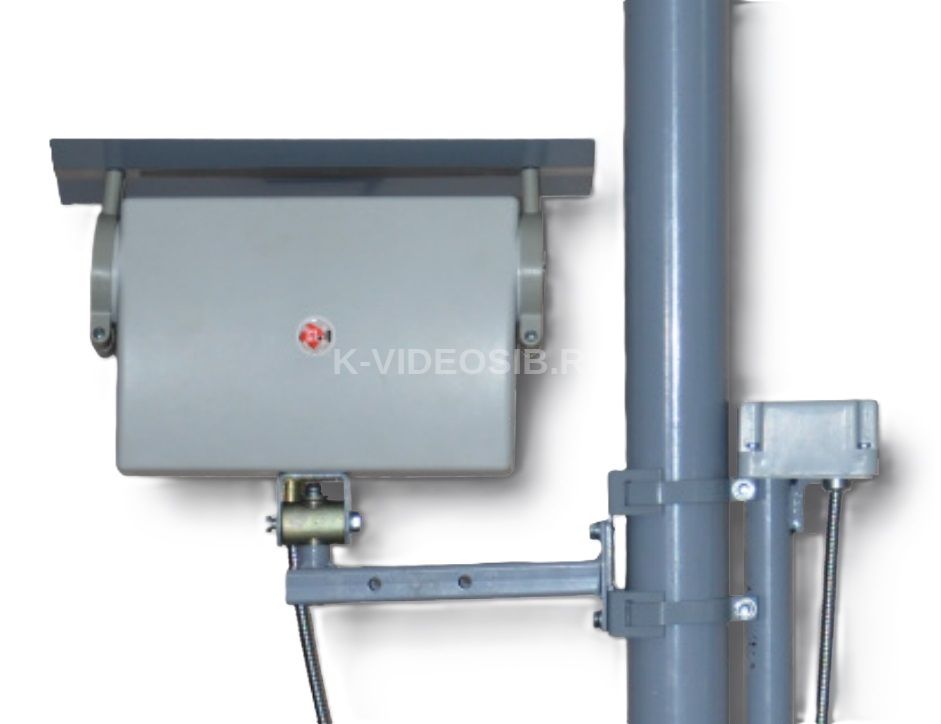

ПРЕДЕЛ-200В-01 в комплекте с КМЧ-3 - извещатель охранный радиоволновый линейный двухпозиционный во взрывозащищеном исполнении.

Извещатели ПРЕДЕЛ Являются дальнейшим развитием технических решений двухпозиционных радиоволновых извещателей «ТАНТАЛ» и предназначены для обнаружения нарушителя, пересекающего зону обнаружения, характеризуются малой шириной требуемой зоны отчуждения (что снижает затраты на поддержание работоспособности комплекса охраны периметра). Взрывозащищенная версия извещателей прошла тщательную переработку и включает барьер искробезопасности нашего собственного производства в уличном исполнении с диапазоном рабочих температур от минус 60°С.

Особенности извещателей ПРЕДЕЛ: - Формируют сверхузкую зону обнаружения шириной не более 1 м на 100 м длины участка. - Имеют три частотные литеры, позволяющие избежать взаимного влияния. - Наличие автоматического и дистанционного контроля работоспособности позволяет быть уверенными в надежной работе извещателей. - Комплектация каждого блока извещателей коммутационными коробками обеспечивает быстрое подключение/отключение блока с помощью одного разъема, а также подключение прибора контроля для ручной регулировки параметров извещателя (минимум настроек). - Надежность извещателей в суровых условиях севера России обеспечивается расширенным температурным диапазоном арктической модификации (-60 … 65 °С), прочным корпусом с металлическим кронштейном и вандалостойким металлорукавом из нержавеющей стали. - Дополнительную защиту от потоков воды и от перегрева на солнце обеспечивают компактные козырьки. - Извещатели обладают повышенной устойчивостью к электромагнитным помехам. - Проверенная нами электромагнитная совместимость позволяет использовать новые извещатели диапазона 24 ГГц совместно с наиболее распространенными извещателями диапазона 9,5-10,5 ГГц без каких-либо ограничений (параллельно на одном рубеже, или рядом в качестве второго рубежа охраны). - Позволяет снизить затраты на поддержание рубежа охраны (очистку его от снега и травы) за счет формирования более узкой зоны обнаружения по сравнению с извещателями работающими на частоте 9,5-10,5 ГГц.

Включение извещателей в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой осуществляется при помощи блока сопряжения БС1 (БС1-Б, БС1-БО), посредством интерфейса RS-485 (при условии программной интеграции).

ПРЕДЕЛ-200:  При малой длине зоны обнаружения объединяет преимущества ИК и радиоволнового принципов обнаружения: нечувствителен к движению (деревьев, кустов, людей и транспорта) вблизи зоны обнаружения и независим от метеоусловий (обледенение, запотевание, густой туман и сильные осадки).

Особенности: - Позволяет организовать рубеж охраны вблизи пешеходных и транспортных путей (в 0,5 и 0,7 м от границ зоны обнаружения, при длине участка 50 м). - Обеспечивает охрану верха ограждения от перелезающего нарушителя. Благодаря специальным кронштейнам КМЧ-2 исключается взаимное влияние блоков и образование «мертвых» зон. - Взрывозащищенная версия включает в себя барьер искробезопасности в уличном исполнении с диапазоном рабочих температур от - 50 до 65 С. - Реализует максимум преимуществ при длине участка до 110 м.

Извещатели устойчивы к воздействию таких помех, как: - движение в зоне обнаружения одиночных мелких животных или птиц; - движение человека (транспорта) параллельно оси зоны обнаружения на расстоянии 1м (1,2 м) от ее оси при длине зоны обнаружения до 100 м. - наведенные грозовые импульсы; - осадки в виде дождя и снега интенсивностью до 40 мм/час; - движение травы высотой до 0,3 м; - высоте снежного покрова до 0,5 м при длине участка до 300 м.

Модификации (приняты на снабжение или входят в разрешительные перечни): "-01" Версия в промышленном исполнении, сертифицирована в СДС "ГАЗПРОМСЕРТ" поставляется в ПАО «ГАЗПРОМ» "-02" Версия в промышленном исполнении, включена в Реестр ОВП АК "ТРАНСНЕФТЬ", "РОСНЕФТЬ", Минобороны (Комплексы: ПОСТ 1 СВ, САПСАН) и имеет сертификат транспортной безопасности. без индекса Коммерческая версия "-А" Арктическая версия с диапазоном рабочих температур от -60°С "-В" Взрывозащищенная версия извещателя. Степень взрывозащиты - "искробезопасная"

Варианты комлектации: "-П" В комплекте с БПР-12/0,2 "-К" В комплекте с КМЧ-2 "-С" В комплекте с КМЧ-3 "-С1" В комплекте с КМЧ-3у "-И" В комплекте с БС1 "-И1" В комплекте с БС1-Б "-И2" В комплекте с БС1-БО

Технические характеристики СТ-ПЕРИМЕТР ПРЕДЕЛ-200В-01-С

- Длина зоны обнаружения, м ПРЕДЕЛ-200 от 10 до 200 - Высота зоны обнаружения, не менее, м 1,5 - Ширина зоны обнаружения, м 1 м на 100 м длины - Рабочая частота извещателя, МГц 24150 ± 100 - Диапазон обнаруживаемых скоростей, м/с от 0,1 до 10,0 - Количество частотных (идентификационных) литер извещателя 3 - Диапазон рабочих напряжений питания, В от 9+1,2 до 32-2 от 10,2 до 30 - Потребляемый ток при напряжении питания 24В, не более, мА 60 - Диапазон рабочих температур, 0С от минус 40 до 65 - Степень защиты по ГОСТ 14254-2015 IP54 - Вероятность обнаружения 0,99 - Габаритные размеры в упаковке, не более, мм ПРЕДЕЛ-200 - 385х295х135 - Масса извещателя в упаковке, не более, кг ПРЕДЕЛ-200 - 4,2 - Средний срок службы, лет 8
