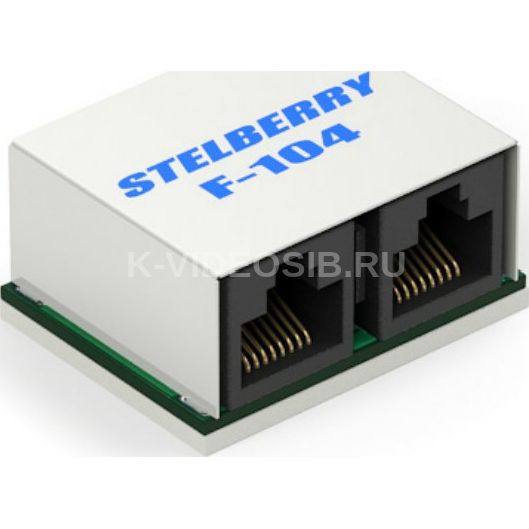

Описание STELBERRY F-104

STELBERRY F-104 предназначен для разветвления линии громкого оповещения, к которой подключены громкоговорители. Это очень удобно, если громкоговорители находятся в противоположных направлениях от выхода пульта громкого оповещения. Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Преимущества разветвителя STELBERRY F-104

• Удобное решение для разветвления линии громкого оповещения STELBERRY
• 4 разъёма RJ45
• Металлический корпус
• Удобное крепление при помощи двустороннего скотча, уже наклеенного снизу разветвителя STELBERRY F-104
• Удлинение линии громкого оповещения



Специализированный разветвитель STELBERRY F-104 позволяет разветвлять линию, к которой подключены громкоговорители. Это очень удобно, если потолочно-настенные или рупорные громкоговорители находятся в противоположных направлениях.

Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра Тип помещения Уровень шума в помещении Удельная мощность

Нешумные	55-65 дБ	1 Вт / 10 м2
С маленьким уровнем шума	65-70 дБ	2 Вт / 10 м2
Шумные помещения	70-75 дБ	3 Вт / 10 м2
С повышенным уровнем шума	75-80 дБ	4 Вт / 10 м2
Очень шумные	более 80 дБ	5 Вт / 10 м2

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10х2 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 6 Ватт каждый.

Возьмём то же помещение, но с повышенным уровнем шума. Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватт (60/10х4 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 6 Ватт каждый или 3 громкоговорителя по 10 Ватт каждый.



Специализированный разветвитель STELBERRY F-104 является удобным решением для удлинения линии систем громкого оповещения STELBERRY.

Для удлинения линии необходимо обжать UTP кабели разъёмами TP-8P8C и вставить их в любые разъёмы (RJ45) разветвителя STELBERRY F-104.



4 разъёма RJ45 установлены и припаяны на плату разветвителя STELBERRY F-104. Металлический корпус защищает сигналы громкого оповещения от внешних электромагнитных помех.

2-сторонний скотч уже наклеен снизу разветвителя STELBERRY F-104 и позволяет быстро закрепить его на любой поверхности, например стене за подвесным потолком.





Технические характеристики STELBERRY F-104

Количество разъёмов    4 Тип разъёмов    RJ45 Корпус    Металл Крепление    2-сторонний скотч Степень защиты    IP41 Диапазон рабочих температур    +10...+50° С Габариты    39х30х18 мм Вес устройства    18 грамм Габариты упаковки    39х30х18 мм Вес с упаковкой    18 грамм
