Описание STELBERRY F-742

Пульт громкого оповещения STELBERRY F-742 предназначен для построения распределённых систем громкого или речевого оповещения и музыкальной трансляции. Пульт позволяет озвучивать помещения, разбитые на несколько зон оповещения. Микрофонная стойка пульта оснащена подсветкой и направленным HD-микрофоном с широким динамическим диапазоном.

Также, пульт оснащён полифоническим сигналом привлечения внимания «Гонг». К пульту можно подключать любые потолочно-настенные и рупорные громкоговорители и рупора STELBERRY серии F. Пульт речевого оповещения STELBERRY F-742 идеально подходит для озвучивания больших кафе, баров, ресторанов, АЗС, офисных и административных помещений, бизнес-центров, а также больших складских помещений.

Преимущества 4-зонного пульта громкого оповещения STELBERRY F-742

• 4 зоны оповещения
• Большая мощность (до 30 громкоговорителей по 6 Ватт)
• Направленный HD-микрофон
• Аудиовход для внешнего источника (музыкальная трансляция)
• Аудиовыход для записи сообщений на IP-камеру, аудиорегистратор, видеорегистратор
• Цифровая обработка и фильтрация звука с микрофона и аудиовхода
• Полифонический сигнал привлечения внимания «Гонг»
• Регулировка громкости сигнала «Гонг»
• Регулировка НЧ и ВЧ частот
• Индикатор значений
• Меню с подсветкой

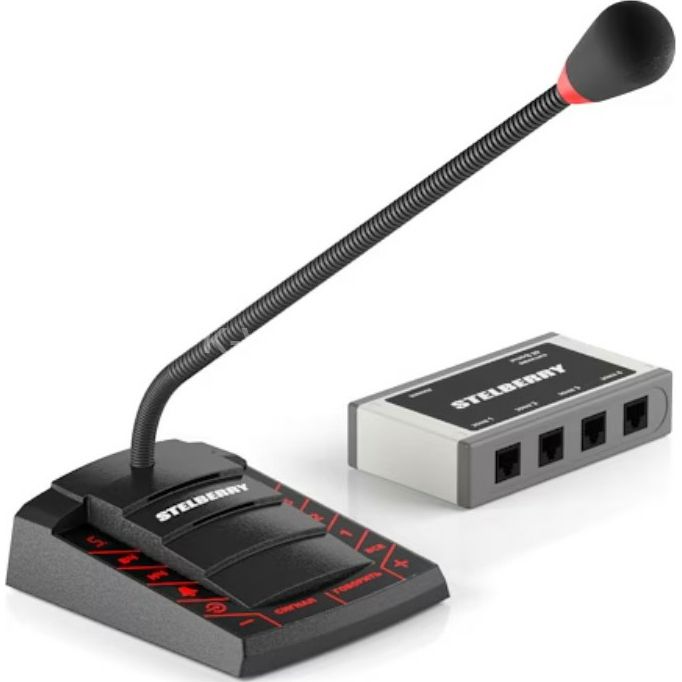

В комплект поставки STELBERRY F-742 входят пульт громкого оповещения, блок питания, 4-зонный коммутатор, соединительный кабель (UTP cat 5e + TP-8P8C) для подключения пульта к коммутатору и инструкция.

После подключения пульта и блока питания к коммутатору, система готова к работе.

Фактически, в комплекте поставки есть всё необходимое для построения системы громкого оповещения и музыкальной трансляции, Вам остаётся только определиться с типом и количеством потолочно-настенных и/или рупорных громкоговорителей STELBERRY.

Простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра Тип помещения Уровень шума в помещении Удельная мощность

Нешумные	55-65 дБ	1 Вт / 10 м2
С маленьким уровнем шума	65-70 дБ	2 Вт / 10 м2
Шумные помещения	70-75 дБ	3 Вт / 10 м2
С повышенным уровнем шума	75-80 дБ	4 Вт / 10 м2
Очень шумные	более 80 дБ	5 Вт / 10 м2

Например, если площадь помещения с маленьким уровнем шума составляет 800 квадратных метров, значит для его озвучивания необходимо 80 Ватт (800/10х1 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 800 квадратных метров с маленьким уровнем шума необходимо разместить 14 громкоговорителя по 6 Ватт каждый.

Возьмём то же помещение, но с повышенным уровнем шума. Площадь помещения составляет 800 квадратных метров, значит для его озвучивания необходимо 160 Ватт (800/10х2 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 800 квадратных метров с повышенным уровнем шума необходимо разместить 27 громкоговорителей по 6 Ватт каждый или 16 громкоговорителя по 10 Ватт каждый.



Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!! В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Распиновка разъёма по стандарту T-568B: 1 - Бело-оранжевый 2 - Оранжевый 3 - Бело-зелёный 4 - Синий 5 - Бело-синий 6 - Зелёный 7 - Бело-коричневый 8 - Коричневый



Пульт громкого оповещения STELBERRY F-742 оснащён направленным HD-микрофоном с защитой от электромагнитных помех. Для защиты от электромагнитных помех применяется металлическая сетка, которая надёжно экранирует микрофонный капсюль.

Микрофон обладает высоким соотношением сигнал/шум, позволяя качественно передавать голос со всеми нюансами речи.

Микрофонная стойка оснащена автоматической подсветкой, которая светится во время нажатия кнопки «Говорить» и подачи речевого сообщения.



Потолочно-настенные и рупорные громкоговорители соединяются в одну линию в пределах одной зоны, а для удобства коммутации имеют входной и выходной разъёмы. Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность пульта.

Например, к коммутатору пульта громкого оповещения STELBERRY F-742 можно подключить до 30 громкоговорителей STELBERRY F-306 по 6 Ватт каждый.



В пределах одной зоны, линию, к которой подключены громкоговорители можно разветвлять при помощи разветвителя STELBERRY F-104. Это очень удобно, если громкоговорители находятся в противоположных направлениях от выхода коммутатора.

Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.



В пульт громкого оповещения встроен 50-миллиметровый динамик, который позволяет контролировать наличие и уровень громкости музыки на внешнем аудиовходе, а также слышать сигнал привлечения внимания «Гонг».

Музыка воспроизводится на динамике только в режиме настройки внешнего аудиовхода. При воспроизведении сигнала «Гонг», встроенный динамик позволяет оператору услышать, когда он закончится, чтобы начинать сообщение, нажав кнопку «Говорить».



Пульт громкого оповещения STELBERRY F-742 оснащён тремя разъёмами:

Линия (разъём RJ-45) Линия соединяется с разъёмом линии на коммутаторе, при помощи соединительного кабеля (UTP), идущего в комплекте. Питание пульта также осуществляется через соединительный кабель.

Аудио вход (разъём jack 3,5 mm/TRS Socket 3.5 mm) Предназначен для подключения источника звука, фоновой музыки, например, MP3 плеера, телефона, ноутбука.

Аудио выход (разъём jack 3,5 mm/TRS Socket 3.5 mm) Предназначен для записи оповещений. Может быть подключен к аудиовходу IP камеры, видеорегистратору или аудиорегистратору.



4-х зонный коммутатор, идущий в комплекте, оснащён разъёмами:

Питание (разъём DJK-02A 5.5/2.1) К этому разъёму подключается блок питания, идущий в комплекте.

Важно!!! Сначала необходимо подключить разъём питания к коммутатору, а затем подключить блок питания в сеть.

Линия (разъём RJ-45) Соединяется с пультом при помощи кабеля, идущего в комплекте.

Зона1, Зона2, Зона3, Зона4 (разъёмы RJ-45) К этим разъёмам подключаются потолочно-настенные и/или рупорные громкоговорители. Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность пульта.



Кнопка уменьшения значений По умолчанию, (когда не выбрана другая функция), уменьшает значение громкости оповещения. Кнопка увеличения значений По умолчанию, (когда не выбрана другая функция), увеличивает значение громкости оповещения. Говорить Основная кнопка для громкого оповещения. Для того, чтобы сделать объявление, необходимо нажать и удерживать эту кнопку.

Сигнал Кнопка привлечения внимания (сигнал «Гонг») Для подачи сигнала «Гонг», необходимо нажать кнопку «Сигнал». Сигнал раздастся не только в громкоговорителях, но и в динамике пульта. После окончания сигнала можно давать объявление, нажимая и удерживая кнопку «Говорить». Также, после окончания сигнала «Гонг», кнопка «Говорить» будет мигать в течение четырёх секунд, напоминая, что сигнал привлечения внимания окончен.



Индикатор значений По умолчанию (когда не выбрана другая функция), отображает уровень громкости. При выборе других функций отображает уровень высоких частот, уровень низких частот, громкость сигнала «Гонг», включение/отключение внешнего аудиовхода, уровень громкости с внешнего аудиовхода. Минимальное значение громкости «0», максимальное «9.» (9,5). Шаг регулировки «0,5» (при половинных значениях рядом с цифрой загорается точка). ВЧ Кнопка регулировки высоких частот. Для регулировки высоких частот необходимо нажать кнопку «ВЧ». Регулировка осуществляется кнопками уменьшения и увеличения значений. Для выхода из режима, можно повторно кнопку «ВЧ» или нажать кнопку «Говорить». НЧ Кнопка регулировки низких частот. Для регулировки низких частот необходимо нажать кнопку «НЧ». Регулировка осуществляется кнопками уменьшения и увеличения значений. Для выхода из режима, можно повторно кнопку «НЧ» или нажать кнопку «Говорить».

Регулировка громкости сигнала «Гонг» Нажав на кнопку «Колокольчик», можно отрегулировать громкость «Гонг». На индикаторе высветится текущее значение громкости сигнала «Гонг». Громкость сигнала можно отрегулировать кнопками уменьшения и увеличения. Чтобы выйти из режима, можно повторно нажать кнопку «Колокольчик» или нажать кнопку «Сигнал», для проверки выбранного уровня громкости сигнала «Гонг».

Кнопка включения/отключения и регулировки усиления аудиовхода После нажатия этой кнопки, на индикаторе высветится состояние аудиовхода: «L» - отключен, «H» - включен. При помощи кнопок уменьшения или увеличения значений можно включить или отключить аудиовход. Повторное нажатие на кнопку регулировки аудиовхода переведёт пульт в режим регулировки аудиовхода, а на индикаторе высветится уровень громкости аудиовхода. При помощи кнопок уменьшения или увеличения можно отрегулировать уровень громкости (усиления) аудиовхода. Для выхода из режима, можно ещё раз нажать кнопку регулировки аудиовхода или нажать кнопку «Говорить».



Принцип работы зон оповещения и их назначение Зоны нужны для того, чтобы давать громкие объявления и включать фоновую музыку не во всех громкоговорителях или рупорах сразу, а выбранных помещениях или в уличной зоне. Громкое оповещение, сигнал привлечения внимания «Гонг» и сигнал с аудиовхода будет воспроизводиться только в выбранных зонах. Кнопка для включения всех зон При нажатии на эту кнопку включаются все 4 зоны. При повторном нажатии на кнопку, включенными становятся зоны, которые были активны ранее.

Кнопки с номером зон оповещения Для выбора зон оповещения необходимо нажать на соответствующие номера зон. Кнопки с выбранными зонами подсвечиваются. Для отключения зоны необходимо повторно нажать на её номер.

Отключить все зоны нельзя, так как в этом нет смысла.

Если у Вас включена одна зона, а сообщение необходимо сделать на другой зоне, то сначала необходимо включить нужную зону, а затем отключить ненужную.





Технические характеристики STELBERRY F-742

Мощность    180 Ватт Количество зон    4 Длина линии    до 1000 метров Полоса пропускания    50...20 000 Герц Тип кабеля для подключения громкоговорителей    UTP-5e Витая пара Тип микрофона в стойке    Однонаправленный (кардиоидный) Ветровая защита    Акустический спонж Обработка сигнала внутри пульта    Цифровая Частота оцифровки    48000 Герц Дискретизация    24 Бит Диапазон регулировки громкости оповещения    0...28,5 дБ Шаг регулировки громкости оповещения    1,5 дБ Диапазон регулировки громкости сигнала «Гонг»    0...28,5 дБ Шаг регулировки громкости сигнала «Гонг»    1,5 дБ Диапазон усиления сигнала аудиовхода    0...28,5 дБ Шаг усиления сигнала аудиовхода    1,5 дБ Диапазон регулировки высоких частот (ВЧ)    -12...+12 дБ Шаг регулировки высоких частот (ВЧ)    2 дБ Частоты среза высоких частот (ВЧ)    3200 и 6900 Гц Диапазон регулировки низких частот (НЧ)    -12...+12 дБ Шаг регулировки низких частот (НЧ)    2 дБ Частоты среза низких частот (НЧ)    135 и 285 Гц Питание    48 Вольт Диапазон рабочих температур    +10...+50° С Габариты пульта громкого оповещения    120х140х40 мм Вес пульта громкого оповещения    300 г Габариты упаковки    335х150х67 мм Вес комплекта в упаковке    1300 г
