Описание STELBERRY M-75HD

Описание STELBERRY M-75HD

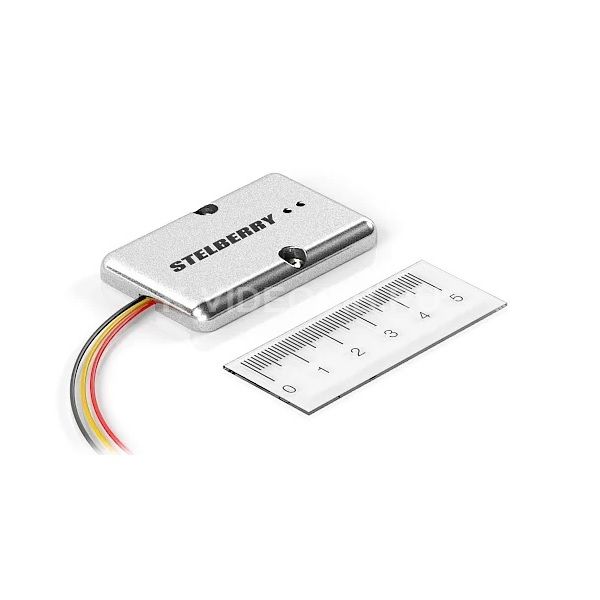

STELBERRY M-75HD - микрофон STELBERRY M-75HD является одним из лучших микрофонов для видеонаблюдения в линейке STELBERRY и представляет из себя удобное решение для записи разговоров в помещении. Микрофон гармонично смотрится в любом месте помещения, а идущий в комплекте крепёж, позволяет закрепить STELBERRY M-75HD на любой поверхности. Главным преимуществом микрофона STELBERRY M-75HD является потрясающий звук!!! Высокая чувствительность и беспрецедентное отношение сигнал шум (75 дБ), позволяют услышать даже шёпот в тихом помещении. Цифровая интеллектуальная АРУ подстроит чувствительность микрофона под уровень звука в помещении.

Особенности

• Металлический корпус и удобное крепление к любой поверхности

• Высокая чувствительность
• Высокое соотношение сигнал/шум 75 дБ
• Встроенный речевой фильтр
• Высокая разборчивость речи при записи разговоров
• Подключается к любым IP-камерам или видеорегистраторам на линейный аудиовход
• Цифровая АРУ (Автоматическая Регулировка Усиления)

Встроенная цифровая АРУ (Автоматическая Регулировка Усиления) микрофона STELBERRY M-75HD максимально усилит негромкий разговор в тихом помещении. Это позволяет услышать речь собеседников, даже, если они расположены на значительном удалении от микрофона. Микрофон может услышать даже шёпот в тихом помещении, что очень востребовано, когда STELBERRY M-75HD применяется в качестве микрофона для видеонаблюдения. При громком уровне звука в помещении, цифровая АРУ микрофона STELBERRY M-75HD автоматически уменьшит уровень чувствительности, исключая появление искажений звука. STELBERRY M-75HD наделён интеллектуальной системой цифровой АРУ, которая не будет резко реагировать на случайные хлопки или звуки. Именно поэтому, случайный, кратковременный звук не повлияет на разборчивость разговора в помещении.

Для крепления активного микрофона STELBERRY M-75HD на его корпусе предусмотрено два крепежных отверстия диаметром 3 мм на расстоянии 27 мм друг от друга. В комплекте с активным микрофоном STELBERRY M-75HD идут 2 самореза и 2 дюбеля для удобного крепления на любые поверхности. Микрофон можно крепить не только к стене, но и к столу сотрудника, которого необходимо записывать. Наиболее удачные места расположения микрофонов находятся на стенах примерно в 1,5 метрах от пола, вблизи места разговора. Для подключения микрофона используйте комбинированные кабели КВК, КВТ, ШСМ, ШВЭВ и аналогичные. К жиле, находящейся внутри экрана подключаем аудиовыход микрофона, а экран соединяем с общим проводом. Оставшиеся жилы используем для питания.

STELBERRY M-75HD оснащён сверхчувствительным микрофонным MEMS-капсюлем с высоким соотношением сигнал/шум. Высокая чувствительность капсюля гарантирует, что микрофон услышит даже очень тихий разговор в тихом помещении. Высокое соотношение сигнал/шум гарантирует кристально чистый звук и высокую разборчивость разговоров. MEMS-капсюль активного микрофона STELBERRY M-75HD представляет из себя комбинацию высокочувствительной малошумящей электронной схемы микрофонного предусилителя и микроскопической механической мембранны микрофона, которая, в свою очередь, защищена от мельчайшей пыли с помощью такой же микроскопической решетки.

Микрофон STELBERRY M-75HD можно размещать на любую поверхность: например стену или стол. Наилучшим расположением микрофона STELBERRY M-75HD, является его установка рядом с коробом, что даёт два преимущества: во первых все провода можно спрятать в коробе, во вторых микрофон, расположенный рядом с коробом будет малозаметным. Для крепления на любую поверхность, в комплекте STELBERRY M-75HD идут два самореза и два пластиковых дюбеля. При необходимости, микрофон STELBERRY M-75HD можно приклейть к поверхности, например при момощи толстого двустороннего вспененного скотча. Такое крепление, также является достаточно надёжным.

Для регулировки чувствительности микрофона STELBERRY M-75HD применяется подстроечный резистор. При включенной АРУ, резистор задаёт предел, до которого мы позволяем усиливать чувствительность микрофона. При вращении подстроечного резистора против часовой стрелки, чувствительность микрофона уменьшается. При вращении подстроечного резистора по часовой стрелке, чувствительность микрофона увеличивается. Переключатель находящийся ближе к центру микрофона отвечает за отключение/включение АРУ (автоматической регулировки усиления). В положении «ON» АРУ отключено. Переключатель находящийся ближе к краю микрофона отвечает за включение/отключение низкоомного выхода. В положении «ON» низкоомный выход включён. Отключение АРУ востребовано в шумных помещениях, когда фоновый шум начинает воспринимается микрофоном как основной, ухудшая при этом слышимость и разборчивость речи. Режим низкоомного выхода используется для подключения микрофона к некоторым типам IP-камер, у которых аудиовход комбинированный. При низком сопротивлении на входе - аудиовход камеры переключается в режим линейного входа.

Звуковой процессор микрофона Stelberry M-75HD оснащён встроенным речевым фильтром. Для возможности использования цифровой фильтрации аудиосигнала процессором, аналоговый сигнал MEMS-микрофона сначала оцифровывается им с частотой 48000 Гц и разрядностью 24 Бит. Затем производится последовательная цифровая фильтрация, и каждый фильтр ослабляет свою заданную частоту. Отфильтрованный аудиосигнал в цифровом виде поступает на цифроаналоговый преобразователь процессора и на выходе микрофона получается очищенный от ненужных частот аудиосигнал речевого диапазона. На входном и выходном этапах фильтрации, если включена автоматическая регулировка усиления, звуковым процессором производится нормализация аудиосигнала до заданного уровня, и затем, в финале, производится его усиление до заданного значения.

В цифровом активном микрофоне STELBERRY M-75HD применяется высокоэффективный 16-и битный процессор, работающий на частоте 12 МГц. В его задачи входят: обеспечение нормального старта звукового процессора после подачи питания, передачу в звуковой процессор заданной конфигурации всех пяти фильтров, передачу конфигурации входной и выходной АРУ и коэффициентов усиления выходного аудиосигнала. Для реализации простой установки необходимой чувствительности микрофона используется подстроечный резистор. Значение напряжения снятого с подвижного контакта подстроечного резистора оцифровывается цифроаналоговым преобразователем цифрового процессора и передается в звуковой процессор. Значение включения-отключения АРУ дискретно, поэтому цифровой процессор отслеживает только значение логического уровня на данном переключателе.

Если вы подключаете микрофон STELBERRY M-75HD к IP-камере, которая питается по POE с напряжением до +57 Вольт, то в этом случае можно отказаться от использования сетевых источников питания. Оптимальным вариантом подачи питания на микрофон будет использование универсального проходного PoE-сплиттера MX-225. Проходной сплиттер выполняет преобразование PoE-питания в +12 Вольт.

Технические характеристики STELBERRY M-75HD

• Полоса пропускания (после цифровой обработки) 270...4000 Гц

• Акустическая дальность до 30 метров
• Диапазон регулировки усиления 350 раз
• Отношение сигнал/шум 75 дБ
• Ветровая защита есть
• Длина линии до 300 метров
• Количество цифровых АРУ 2
• "Угол атаки" входного АРУ 0,7 мсек
• "Угол атаки" выходного АРУ 0,7 мсек
• Цифровая фильтрация НЧ 2 фильтра 1-го порядка
• Цифровая фильтрация ВЧ 3 фильтра 2-го порядка
• Дискретизация 24 бит
• Частота оцифровки 48000 Гц
• Материал корпуса алюминий
• Питание 7,5...16 Вольт
• Потребление 20 мА
• Габариты 55х34х6,5 мм
• Вес 10 грамм vДиапазон рабочих температур 0...+40° С
