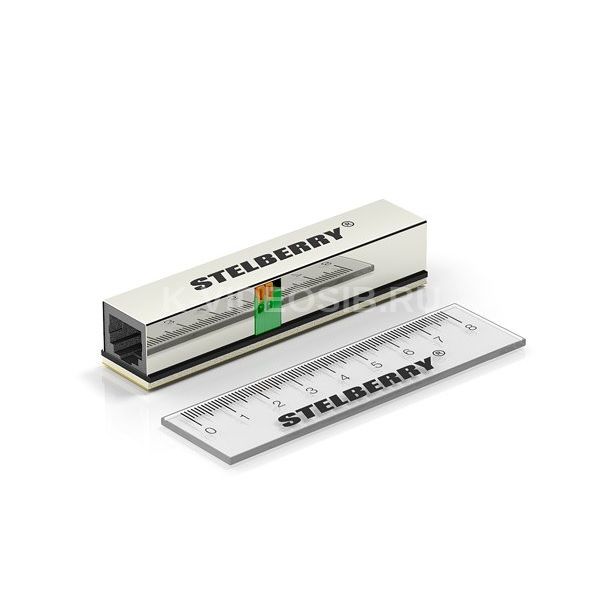

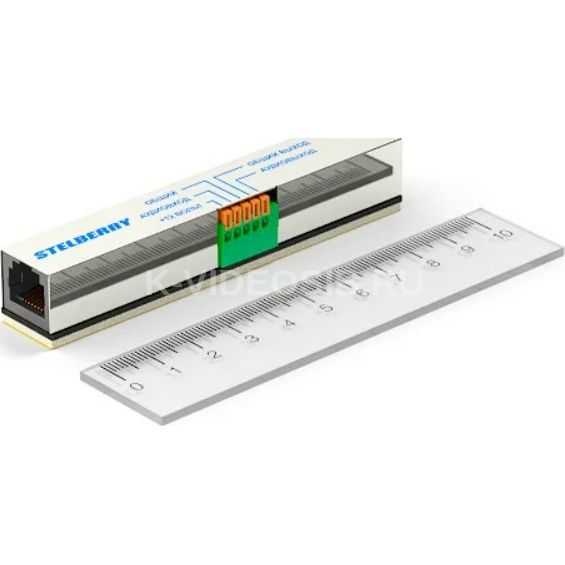

Описание Stelberry MX-225

Stelberry MX-225 - универсальный проходной PoE-сплиттер. Позволяет осуществлять питание микрофонов для видеонаблюдения от PoE-питания IP-камеры. Поддерживает стандарты 802.3af методы A и B и 802.3at методы A и B.

PoE-сплиттер для любых типов IP-камер и PoE-коммутаторов

STELBERRY MX-225 является очень удобным и универсальным решением для питания активных микрофонов от PoE питания IP-камер.Сплиттер ставится в разрез Ethernet-кабеля, идущего к IP-камере и преобразует 48 Вольт PoE-питания в 12 Вольт, при этом IP камера продолжает питаться по PoE.Мощности MX-225 хватит даже для того, чтобы осуществить питание аудиомикшера и подключенных к нему 4-х микрофонов.STELBERRY MX-225 поддерживает стандарты 802.3af и 802.3at по методам A и B, то есть все варианты PoE питания, применяемые для IP-камер.Небольшие габариты PoE-сплиттера, позволяют устанавливать его в пластиковый короб, а 2-сторонний скотч, позволяет приклеить его к любой поверхности.

Преимущества PoE сплиттера STELBERRY MX-225

• Очень удобное решение для питания внешних микрофонов для видеонаблюдения

• Работает со всеми IP-камерами PoE
• Работает со всеми PoE-коммутаторами и видеорегистраторами
• Подключать Ethernet-разъёмы, идущие к PoE-сплиттеру можно с любой стороны, так как внутри него применена кросс-разводка
• Работает со стандартами 802.3af и 802.3at по методам A и B
• Выходное постоянное напряжение - 12 Вольт
• Максимальный выходной ток - 200 мА
• Встроенный фильтр питания
• Крепление к любой поверхности при помощи 2-стороннего скотча

Удобство применения проходного PoE-сплиттера и существенная экономия времени при монтаже

Проходной PoE-сплиттер STELBERRY MX-225 избавляет Вас от необходимости применения дополнительных источников питания для микрофонов.Также, отпадает необходимость поиска свободных розеток для источников питания и появляется существенная экономия времени, так как теперь не нужно вести проводку от источника питания до места установки микрофона. Небольшие габариты STELBERRY MX-225, позволяют устанавливать его в пластиковом коробе. Также, PoE-сплиттер можно за считанные секунды закрепить на любой поверхности, при помощи двухстороннего скотча, который уже наклеен на STELBERRY MX-225.

Оборудование, с которым может работать PoE-сплиттер STELBERRY MX-225

STELBERRY MX-225 поддерживает сразу 2 формата PoE-питания: 802.3af и 802.3at по методам A и B, поэтому он совместим со всеми типами коммутаторов, PoE-камер, видеорегистраторов и PoE-инжекторов. Проходной PoE-сплиттер STELBERRY MX-225 был проверен на совместимость с большинством коммутаторов и рядом IP камер с PoE-питанием и во всех случаях оказался полностью совместим с этим оборудованием. STELBERRY MX-225 оснащён встроенным фильтром выходного питания, который избавляет выходное напряжение от высокочастотных помех, что очень важно для активных микрофонов.

Технические характеристики Stelberry MX-225

• Поддерживаемые стандарты 802.3at и 802.3af методы А и B

• Диапазон входного напряжения 27...51 Вольт
• Выходное напряжение 12 Вольт
• Выходной ток до 200 мА
• Входной/выходной разъём 8P8C (RJ45)
• Встроенный фильтр есть
• Защита от внешних помех есть
• Класс защиты IP20
• Метод крепления 2-сторонний скотч
• Габариты 86х19х19 мм
• Вес 32 г

Стандарты 802.3af 802.3at PoE-A и PoE-B для сетей 10 и 100 Мбит/с цоколёвка 8-контактного разъема 8P8C (RJ45)

• PINS on Switch Метод В Метод A

• Pin 1 Rx+ Rx+ DC+
• Pin 2 Rx- Rx- DC+
• Pin 3 Tx+ Tx+ DC-
• Pin 4 DC+ не используется
• Pin 5 DC+ не используется
• Pin 6 Tx- Tx- DC-
• Pin 7 DC- не используется
• Pin 8 DC- не используется.
