Интерфейсные устройства. Расширение шлейфов сигнализации

• До 158 ШС и 15 логических разделов за счет сетевых контрольных панелей STEMAX ZE10.

Шлейфы и разделы

• 8 собственных шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей, а также приборов приемно- контрольных охранных и охранно-пожарных через выходы реле.

• Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
• Питание активных пожарных извещателей по двухпроводному ШС.
• 8 собственных логических разделов с независимой постановкой на охрану и возможностью одновременной постановки/ снятия.
• Контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности.

Модули расширения. Поддержка радиосистемы Livi

• Подключение до 64 радиоустройств Livi за счет модуля STEMAX UN Livi 2.

  Выходы управления

  • Управление исполнительными устройствами и средствами автоматики с помощью 4 выходов типа «открытый коллектор» и 2 реле на основе различных тактик.

  • Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
  • Контроль исправности внешних цепей звуковой и световой сигнализации.

  Управление режимом охраны и автоматикой

  • Мобильное приложение Stemaх.

  • Устройства, подключаемые по интерфейсу Touch Memory (считыватели TM, кодовые панели, скрытые выключатели). Поддерживаются электронные ключи TM и Proximity-карты с шифрованием и защитой от клонирования.
  • Радиоустройства Livi при подключении радиосистемы.
  • Биометрические считыватели, клавиатуры и бесконтактные считыватели с интерфейсом Wiegand-26 при подключении через преобразователь интерфейсов STEMAX WTM010.

  Сервисные возможности

  • Звуковая и световая индикация режима охраны и состояния.

  • Локальное конфигурирование через USB- интерфейс и удаленное конфигурирование по каналу TCP/IP GPRS, а также по каналу Ethernet или Wi-Fi при использовании дополнительных модулей.
  • Локальная и дистанционная замена встроенного программного обеспечения контроллера.
  • Сохранение информации в журнале событий.
  • Тестирование светового и звукового оповещения (кнопка «Тест»).
  • Сброс пожарной тревоги и неисправности пожарного шлейфа (кнопка «Сброс»).

  Питание

  • Электропитание основное 100–264 В.

  • Электропитание резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В, автоматический заряд, защита от переполюсовки и глубокого разряда.
  • Вход 12 В для подключения внешнего БИРП.
  • Контроль основного и двух резервных источников питания.

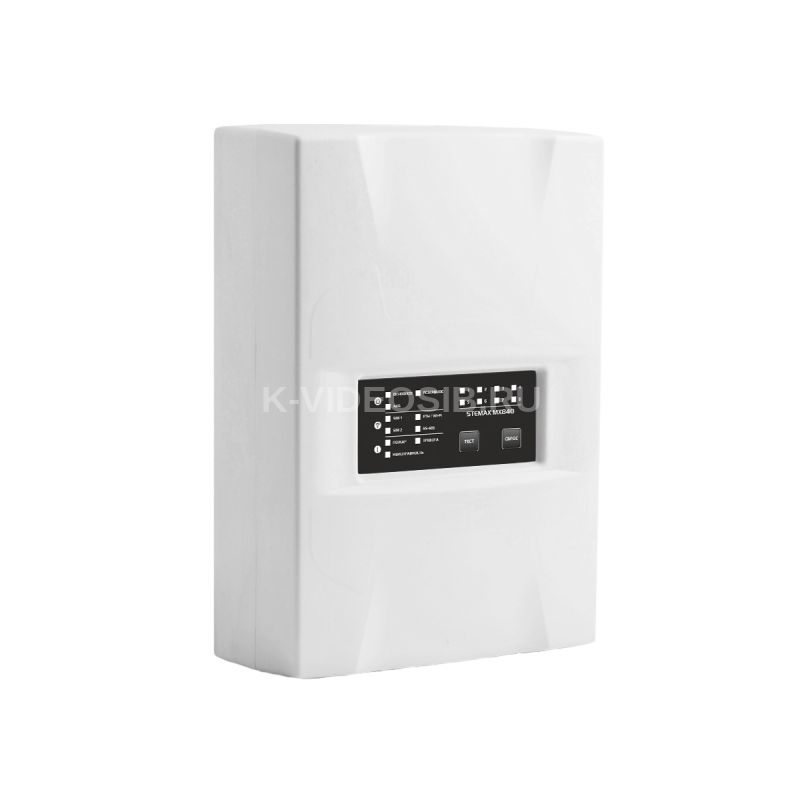

  Технические характеристики СТЕЛС STEMAX MX840

  Количество сотовых сетей GSM/GPRS 900/1800    2 Методы передачи информации    TCP/IP HSPA+, TCP/IP GPRS, TCP/IP LTE, TCP/IP Ethernet (через модуль STEMAX UN Ethernet 2), TCP/IP Wi-Fi (через модуль STEMAX UN Wi-Fi 2), SMS (в зашифрованном виде), VOICE Количество IP-адресов    4 Количество и тип собственных шлейфов сигнализации    8, охранные, пожарные, технологические Количество собственных логических разделов    8 Дополнительные шлейфы сигнализации и разделы за счет СКП    +158 ШС, + 15 разделов Поддержка ключей и Proximity-карт с шифрованием    есть Количество выходов управления типа «открытый коллектор»    4 Реле    2 реле, 50 мА Интеграция    до 64 радиоустройств Livi (через модуль STEMAX UN Livi 2) Контроль линий управления    есть Датчик вскрытия корпуса    есть Журнал событий    есть Электропитание основное    100 - 264 В Электропитание резервное    12 В/АКБ 7 А⋅ч, 9 А⋅ч, 12 В/БИРП Максимальный ток нагрузки    700 мА Диапазон рабочих температур при штатном источнике питания    от –40 до +55 °С Диапазон рабочих температур при внешнем источнике питания    от –40 до +55 °С Время доставки извещений (TCP/IP-GPRS)    0,5 - 1 с Количество электронных ключей или кодов постановки/снятия    до 100 Максимальный ток для питания извещателей по ШС    2 мА Напряжение в ШС    4; 24 В Габаритные размеры    262 x 180 x 85 мм Комплект поставки Контроллер STEMAX MX840    1 LTE-антенна STEMAX AMG04    1 Резистор CF-0.25 5,6 кОм    12 Электронный ключ DS1990A    3 Паспорт    1 Индивидуальная тара    1
