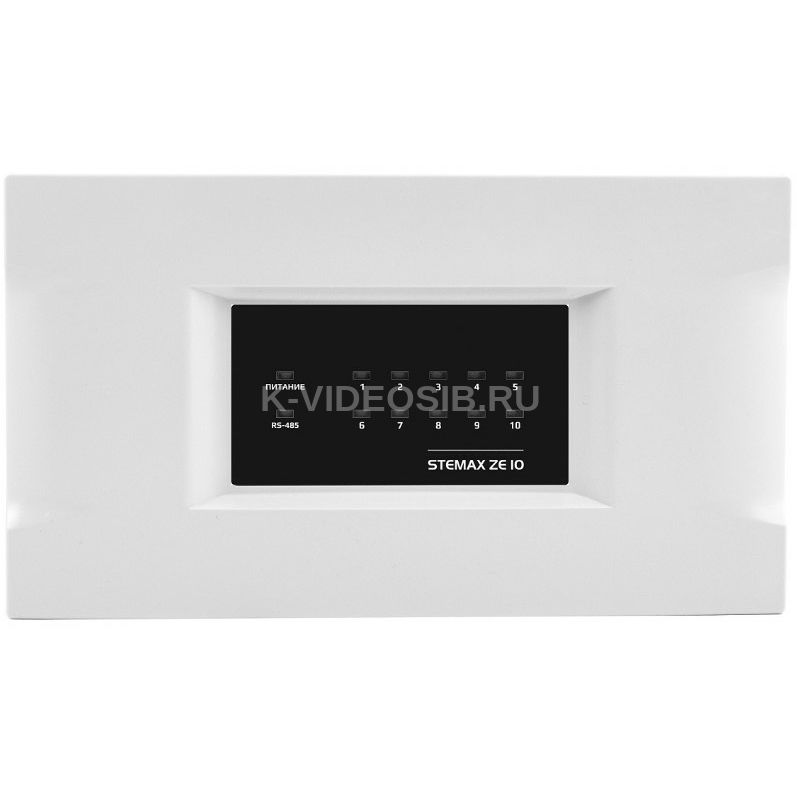

Описание СТЕЛС STEMAX ZE10

Сетевая контрольная панель для расширения функциональности базовых контроллеров. Используется с контроллером STEMAX MX840.

Сетевая контрольная панель предназначена для контроля охранных шлейфов сигнализации с передачей извещений базовому контроллеру. Устройство может применяться при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485. При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования.

STEMAX ZE10 не может применяться в качестве самостоятельного приемно-контрольного прибора.

10 собственных охранных шлейфов сигнализации

3 выхода управления типа «открытый коллектор»

Порт Тouch Мemory для управления режимом охраны

Вход внешнего питания 12 В

Функциональные возможности

Шлейфы и разделы

10 охранных шлейфов сигнализации.

Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.

К контроллеру STEMAX MX840 можно подключить до 15 панелей, что в сумме дает 158 ШС.

Сервисные возможности

Дистанционная и локальная настройка устройства через базовый контроллер.

Дистанционная и локальная замена ПО устройства через базовый контроллер.

Изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.

Сохранение информации в журнале событий.

Крепление на саморезы.

Выходы управления

Управление исполнительными устройствами и средствами автоматики с помощью трех выходов типа «открытый коллектор» на основе различных тактик, выбираемых пользователем.

8 тактик управления цепями звуковой и световой сигнализации.

Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».

Настройка звукового оповещения для выходов типа «открытый коллектор» во время задержки на вход и на выход.

Управление режимом работы

Мобильное приложение Stemaх.

Устройства, подключаемые по интерфейсу Touch Memory (считыватели TM, кодовые панели, скрытые выключатели). Поддерживаются электронные ключи TM и Proximity-карты с шифрованием и защитой от клонирования.

Питание

Вход питания от внешнего бесперебойного источника напряжением 12 В.

Схема подключения

Технические характеристики СТЕЛС STEMAX ZE10

Количество контролируемых ШС    10 Тип контролируемых ШС    Охранные, технологические Напряжение питания ШС    4 В Номинальное сопротивление оконечного резистора ШС    5,6 кОм Количество выходов управления типа «открытый коллектор»    3 Максимальный суммарный ток нагрузки выхода "+12 В"    400 мА Интерфейс связи    RS-485 Номинальное напряжение питания панели    12 В Ток потребления в дежурном режиме без учета внешней нагрузки    50 мА Диапазон рабочих температур    от –40 до +55 °С Габаритные размеры корпуса    210 × 118 × 44 мм Степень защиты корпуса    IP30

Комплект поставки

Сетевая контрольная панель STEMAX ZE10    1 Резистор CF-0.25 5,6 кОм    10 Паспорт    1 Индивидуальная тара    1
