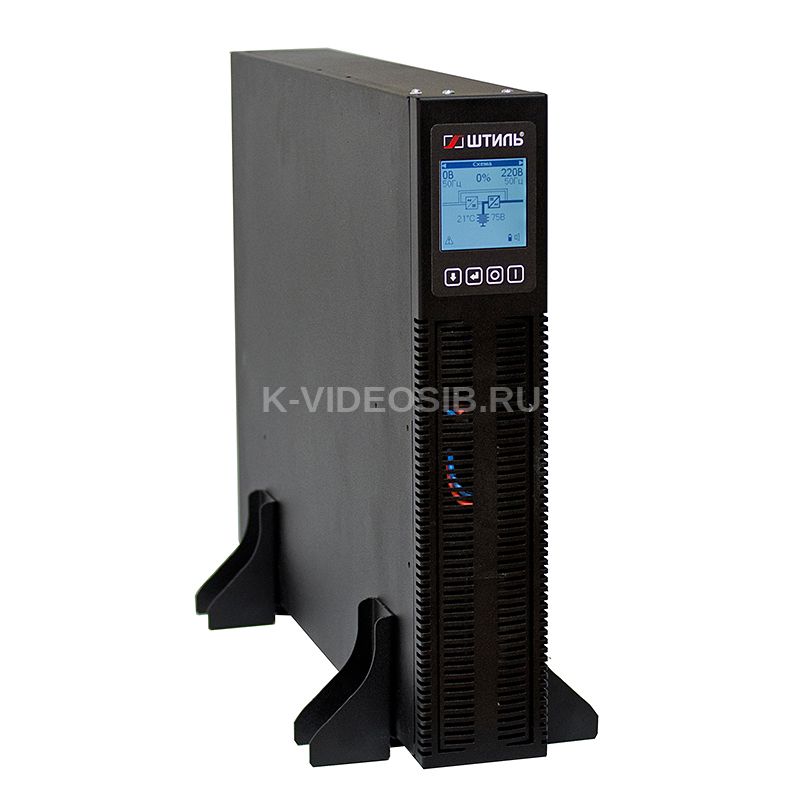

Описание Штиль STR1102SL
Штиль STR 1102 SL - Однофазный ИБП переменного напряжения (напольные/в стойку), мощностью 2/1,8 (кВА/кВт).
Особенности модели:
Топология: on-line (двойного преобразования);
Исполнение: универсальное (tower/rack);
Аккумуляторные батареи: встроенные (с «горячей» заменой), возможность подключения внешних АБ;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Интерфейсы: RS-232, USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: Web/SNMP/Modbus TCP/протокол Штиль и др.;
Гарантия: 2 года;
Страна производитель: РФ.
On-line ИБП серии STR-SL мощностью от 1 до 3 кВА, созданные по топологии on-line и имеющие функцию «горячей» замены встроенных аккумуляторных батарей. Эти источники бесперебойного питания целесообразно использовать для защиты особо важных потребителей электрической энергии, которые должны работать без отключения, к их числу могут относиться:
серверы, группы серверов;
сетевое оборудование;
оборудование вычислительных, а также телекоммуникационных центров;
СКУД и системы безопасности, а также оборудование пожаротушения, видеонаблюдения, аварийной сигнализации и т. д.;
приборы учета электроэнергии и другие контрольно-измерительные приборы (КИП);
устройства АСУ ТП ПС, то есть контроллеры, приборы автоматики и т. д.
Особенности и преимущества ИБП «Штиль» серии STR-SL
On-line ИБП «Штиль», поддерживающие «горячую» замену батарей, также обеспечивают стабильную подачу напряжения, имеющего идеальную синусоидальную форму. Этого удалось достичь за счет использования принципа ВЧ двойного преобразования энергии (напряжения), а также применения уникальных алгоритмов управления, реализованных на базе цифрового сигнального микропроцессора. ИБП «Штиль» надежно защищают оборудование от различных неполадок, которые могут возникнуть в сети электрического питания, таких как:
прерывания входного напряжения;
повышенное или пониженное напряжение на входе;
высоковольтные выбросы;
колебания частоты;
помехи.
Все ИБП этой серии выполнены в универсальном корпусе, предусматривающем установку в 19-дюймовую стойку или на пол. Устройства имеют удобную панель управления, которая оснащена поворотным жидкокристаллическим дисплеем, с помощью которого можно контролировать и настраивать источники питания без подключения к персональному компьютеру. ИБП «Штиль» с функцией «горячей» замены батарей также:
поддерживают расширенные возможности по управлению АКБ (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль по «средней» точке и т. д.);
имеют широкий выбор коммуникационных интерфейсов, в том числе «сухие» контакты, RS-232, RS-485 и другие (подробнее о картах мониторинга).
Автономная работа ИБП «Штиль» серии STR-SL
ИБП этой серии содержат встроенное зарядное устройство, которое рассчитано на ток до 1 А, а также встроенные АКБ на 4,5 Ач или 9 Ач. Благодаря этому их минимальное стандартное время автономной работы достигает шести минут при 100 %-й нагрузке. В устройствах реализована функция «горячей» замены встроенных АКБ. Это позволяет заменить блоки батарей на месте эксплуатации без необходимости отключения оборудования. Также можно подключить дополнительные внешние модули батарей, что дает возможность увеличить период автономного функционирования до нескольких часов. Обратите внимание: более мощным зарядным устройством, которое рассчитано на ток до 5 Ампер, оснащены приборы серии SR-L-1-3 кВА, а также ST-L-1-3 кВА.
Структурная схема ИБП Штиль серии STR – SL 1-3 кВА со встроенными АБ
Высокая надежность
«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
Универсальное стоечное/напольное исполнение позволяет поставлять ИБП как в виде отдельного напольного блока, так и размещать в стойке;
Панель управления с поворотным ЖК-дисплеем для контроля состояния и настройки ИБП без подключения к ПК;
Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- Интерфейс RS-232;
- USB порт;
- Непрограммируемые и программируемые «сухие» контакты;
- Интерфейсы Ethernet (поддержка протоколов: Web/SNMP/SMTP/Modbus TCP и др.) и RS-485 (протокол Modbus RTU);
- Порт EPO для дистанционного аварийного отключения ИБП;
- ПО для мониторинга одного ИБП (Shut Down Manager);
- ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
Плавный пуск;
Повышенная эксплуатационная готовность
Встроенные батареи обеспечивают до 6 мин времени автономной работы (при 100% нагрузке);
Функция «горячей» замены АБ, позволяет заменить блоки встроенных батарей на месте эксплуатации без отключения оборудования;
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;
Опциональная установка модуля внешнего байпаса позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
Энергоэффективная работа
Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Комплектация:
- ИБП переменного тока - 1 шт.
- Встроенные аккумуляторные батареи (12 В) - 6 шт.
- Сетевой шнур "Вилка Schuko - C19" 1,8 м - 1 шт.
- Кабель нагрузки "C14 - C13" 1,5 м - 1 шт.
- Упоры для вертикальной установки - 2 шт.
- Кронштейны для горизонтального крепления - 2 шт.
- Руководство по эксплуатации - 1 экз.
Технические характеристики Штиль STR1102SL
- Выходная мощность, кВА/кВт: 2/1,8
- Топология: on-line (с двойным преобразованием)
- Исполнение: универсальное (tower/rack)
- Тип ключей: IGBT-транзисторы
Входные характеристики
- Тип входной сети: однофазная трехпроводная (L, N, PE)
- Номинальное входное напряжение, В: 220
- Диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-175 при нагрузке 75%, 120-295 при нагрузке 50%
- Предельный диапазон входного напряжения, В: 90-295
- Диапазон входного напряжения для ECO режима, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20%
- Диапазон входного напряжения в режиме байпас, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20%
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты, Гц: 45-55 (50±10%)
- Входной коэффициент мощности: 0,99
- Номинальный входной ток (при максимальной нагрузке), А: 11,4
- Плавный пуск: да
Выходные характеристики
- Форма выходного сигнала: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220)
- Точность поддержания выходного напряжения: ±2%
- Номинальная выходная частота, Гц: 50
- Точность поддержания выходной частоты, Гц: 49,9-50,1 (50±0,2%)
- Максимальный выходной ток, А: 9
- Коэффициент нелинейных искажений, %: < 2,5% при линейной нагрузке, < 4% при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) : 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас
- КПД при работе в режиме on-line, %: 95
- КПД при работе в режиме байпас ( или в режиме ECO), %: 99
- КПД при работе в автономном режиме (питание от АБ), %: 86
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO или байпаса, мс: 7
Встроенные АБ
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 72
- Номинальный ток заряда встроенного ЗУ, А: 1
- Количество встроенных АБ 12В, шт.: 6
- Емкость встроенных АБ, Ач: 4,5
- Возможность "горячей" замены встроенных АБ: да
- Время заряда встроенных АБ, ч: не более 8 (до 90% емкости)
- Холодный старт (запуск в автономном режиме во время отключения электроэнергии): да
- Функционал управления АБ: тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция)
- Срок службы, лет: до 7 (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
- Поворотный ЖК-дисплей: отображение рабочего состояния системы и основных параметров, настройка ИБП
- RS-232: протокол Megatec (опция, необходима установка платы расширения интерфейсов IC-RS232/Dry Contacts)
- USB порт: протокол Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB)
- Ethernet: протоколы Web/SNMP/NTP/Modbus TCP/Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB)
- RS-485: протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC-MODBUS/Dry contacts)
- Непрограммируемые "сухие" контакты: 3 шт. (опция, необходима установка платы расширения интерфейсов IC-RS232/Dry Contacts)
- Программируемые "сухие" контакты: опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB или IC-MODBUS/Dry contacts
- Порт аварийного дистанционного отключения ИБП (EPO): разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
- Входная сеть: IEC-320-C20
- Нагрузка (выходные разъёмы): IEC-320-C13 ( 3 шт.), IEC-320-C19 (1 шт.)
Надежность и эксплуатационные характеристики
- Диапазон рабочей температуры, °C: от +5 до +40
- Диапазон температуры хранения,°C: от -20 до +40
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 3000 м при 40 °C без ухудшения номинальных характеристик
- Уровень шума (на расстоянии 1 м), дБ: < 45
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: 10
- Наработка на отказ, ч: ≥70000
- Гарантия, мес: 24
Механические характеристики
- Габариты (ВхШхГ), мм: 88(2U)х490х582 (rack), 458х207х582 (tower)
- Масса, кг: 28
