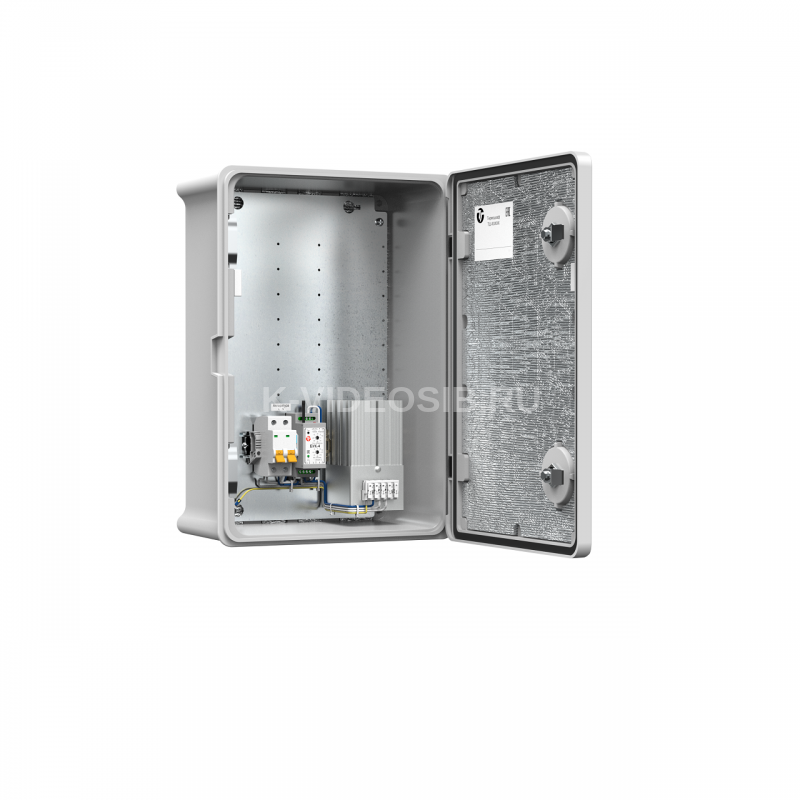

Описание Тахион ТШП-35.50.20.160

Термошкаф ТШП предназначен для установки в нём телевизионного либо другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования в условиях морского климата, на химических производствах, на автомагистралях, в тоннелях и прочих агрессивных средах.

Материал термошкафа – армированный стекловолокном полиэстер, обладающий радиопрозрачностью.

Термошкаф оборудован:

• блоком управления климатом БУК-4, предназначенным для управления обогревателем и защиты от холодного запуска аппаратуры, установленной в термошкафу;
• обогревателем термошкафов ОТШ со встроенным вентилятором для равномерного распределения тепла внутри шкафа (кроме ТШП-33.42.20.100) и биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С;
• магнитоконтактным извещателем для сигнализации о несанкционированном доступе.

На монтажной панели предусмотрены отверстия Ø 3,7 мм (под саморез ST4,2), для установки дополнительных DIN-реек.

Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Термошкаф соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям ЭМС – ГОСТ Р 50009, ГОСТ IEC 61000-3-2, ГОСТ IEC 61000-3-3;
• степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0;

Состав термошкафа

1.	Шкаф	1 шт.
2.	Панель монтажная	1 шт.
3.	Магнитоконтактный извещатель (S2) (при открытой двери контакт разомкнут)	1 шт.
4.	Блок управления климатом (БУК-4)	1 шт.
5.	Обогреватель ОТШ	1 шт.
6.	Выключатель автоматический 2P 6A/4,5кА хар-ка С (S1)	1 шт.
7.	Клеммы проходные (Х1) (S провода до 6 мм²)	2 шт.
8.	Болт заземления (БЗ)	1 шт.

Расположение и габариты отверстий для крепления термошкафа к стене

	L, мм	H, мм	L1, мм	H1, мм
ТШП-33.42.20.100	355	250	440	335
ТШП-35.50.20.160	272	440	357	525
ТШП-40.60.26.200	515	320	600	405
ТШП-50.70.20.300	422	634	507	719
ТШП-60.60.26.300	555	557	640	642
ТШП-60.80.27.300	512	738	597	823

Технические характеристики Тахион ТШП-35.50.20.160

Питание термошкафа:
– напряжение питания	230 В AC , 50 Гц
– максимальный ток нагрузки	6 А
Мощность обогревателя	195 Вт
Вентилятор на обогревателе	есть
Диапазон температуры окружающей среды при эксплуатации1)	-60 °С…+80 °С
Диапазон регулирования температуры в термошкафу	-20 °С… +15 °С
Температура срабатывания тепловой защиты	+30 °С
Температура срабатывания аварийной сигнализации	+70 °С
Диапазон регулирования температуры холодного запуска аппаратуры	-30 °С… +5 °С
Материалы и поверхности термошкафа:
– корпус	армированный стекловолокном полиэстер  RAL 7035
– панель монтажная	листовая сталь, оцинкованная
Степень защиты по ГОСТ IEC 62262	IK10
Климатическое исполнение по ГОСТ 15150	УХЛ1, УХЛ5
Степени защиты по ГОСТ 14254	IP66
Габаритные размеры ШхВхГ	350 х 500 х 204 мм
Габаритные размеры упаковки	515 х 365 х 220 мм
Масса c упаковкой, не более	13 кг

¹ При температуре окружающей среды -60 °С и напряжении питания не менее 230 В AC обогреватель обеспечивает температуру внутри шкафа не ниже -10 °С.
