Описание Теко Астра-А ИЛС

Теко Астра-А ИЛС - изолятор линии связи. Назначение Размыкание части адресной линии связи (АЛС) системы Астра-Адрес при обнаружении короткого замыкания. Особенности:

• подключение 4-проводной адресной линии связи (АЛС):     две цепи - информационные     две цепи - электропитание адресных устройств
• электропитание от цепей питания АЛС напряжением 24 В.

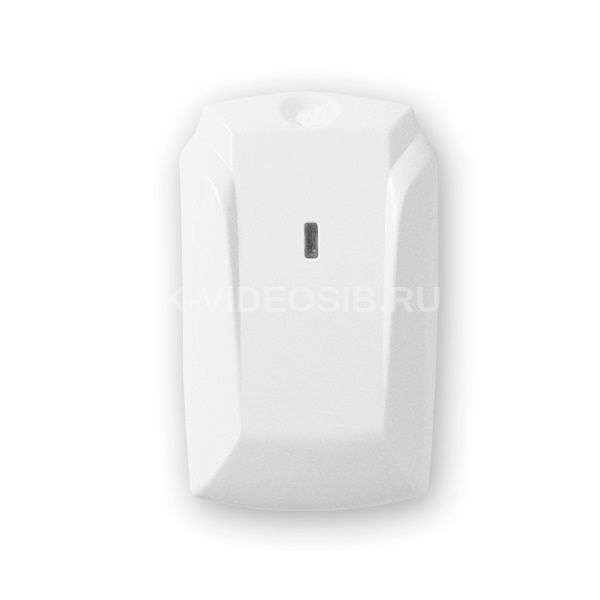

Конструкция Изолятор выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами. На печатной плате установлен желтый индикатор для контроля состояния изолятора и АЛС. На печатной плате установлены клеммники для подключения входящей и исходящей частей АЛС: Назначение клеммников Извещения на индикатор изолятора

Технические характеристики Теко Астра-А ИЛС

• напряжение питания: от 7,5 до 27,6 В
• ток потребления, не более: 5 мА
• габаритные размеры: 87x54x28 мм
• Условия эксплуатации::     - температура: от -30 до +55°С     - относительная влажность воздуха без конденсации влаги: до 93% при +40°С     - степень защиты оболочкой: IP30
• Информативность:     "дежурный режим (норма)"     "неисправность АЛС"

Комплектация:
1. Изолятор линии связи «Астра-А ИЛС» - 1 шт.
2. Винт - .2 шт.
3. Дюбель - 2 шт.
4. Памятка по применению - 1 экз.
