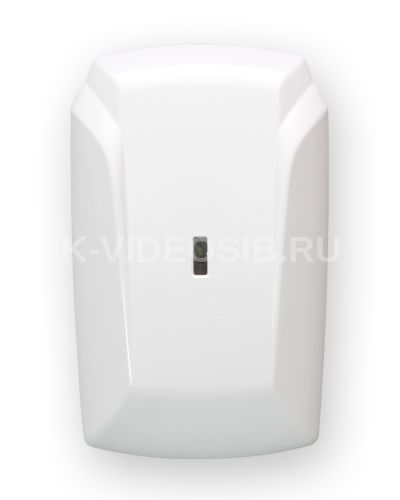

Описание Теко Астра-Z-8845 исп. Б

Теко Астра-Z-8845 исп. Б - ретранслятор-маршрутизатор радиоканальный, поддерживает до 30 радиоустройств сети в радиовидимости извещателей, ретрансляторов-маршрутизаторов и др. Электропитание от внешнего резервированного источника питания напряжением 10-27 В. Антенна встроенная, дальность радиоканала на открытой местности до 1000 м.

Назначение

• ретрансляция сообщений (извещений, команд управления, ответов, квитанций и т.д.) от радиоустройств через все уровни ретрансляции;
• автоматическая маршрутизация сообщений от радиоустройств при потере действующего пути доставки информации;
• управление внешними устройствами (светозвуковыми оповещателями, световыми табличками) через свои выходы.

Особенности

• двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro;
• прием команд от лазерного пульта Астра-942 для: проверки работоспособности с включением индикации, оптимизации радиосвязи, запуска регистрации;
• один ШС с токовым контролем (клеммы Zone-GND) для подключения проводных пассивных извещателей и технологических устройств, имеющих выход типа «сухой контакт». Включение контроля ШС дистанционным управлением с ППКОП;
• два релейных выхода, программируемых и управляемых от ППКОП Астра-Z-812М или Астра-Z-8945 исп.А: реле 1 - сигнальное, реле 2 - силовое;
• источник питания:
• стандартные применяемые в ОПС источники напряжением 12 или 24 В,
• малогабаритный конвертер AC/DC с выходным напряжением DC от 10 до 27 V любого типа;
• контроль напряжения питания;
• контроль радиосети;
• не требуется получения разрешений на применение от органов государственной радиочастотной службы.

Технические характеристики Теко Астра-Z-8845 исп. Б

• напряжение питания от 10 до 27 В
• время технической готовности к работе, не более 20 с
• радиус действия радиоканала на открытой местности, не менее 1000 м
• рабочий диапазон частот от 2400 до 2483,5 МГц
• число рабочих каналов с шагом 5 МГц 16
• ширина канала 2 МГц
• мощность передатчика, не более 100 мВт
• Параметры ШС:
• напряжение на клеммах Zone-GND в дежурном режиме от 2,7 до 5,0 В
• сопротивление ШС*, в состоянии:
• норма от 3,0 до 5,0 кОм
• нарушение менее 3,0 или более 5,0 кОм
• Параметры выходов реле:
• максимальный ток нагрузки выхода Relay 1, не более 150 мА
• максимальное постоянное напряжение нагрузки выхода Relay 1, не более 100 В
• максимальный ток нагрузки выхода Relay 2, не более 5 А
• максимальное постоянное напряжение нагрузки выхода Relay 2, не более 250 В
• Условия эксплуатации:
• температура от -30 до +50°С
• относительная влажность воздуха без конденсации влаги до 95% при +35°С
• степень защиты оболочкой IP41.
