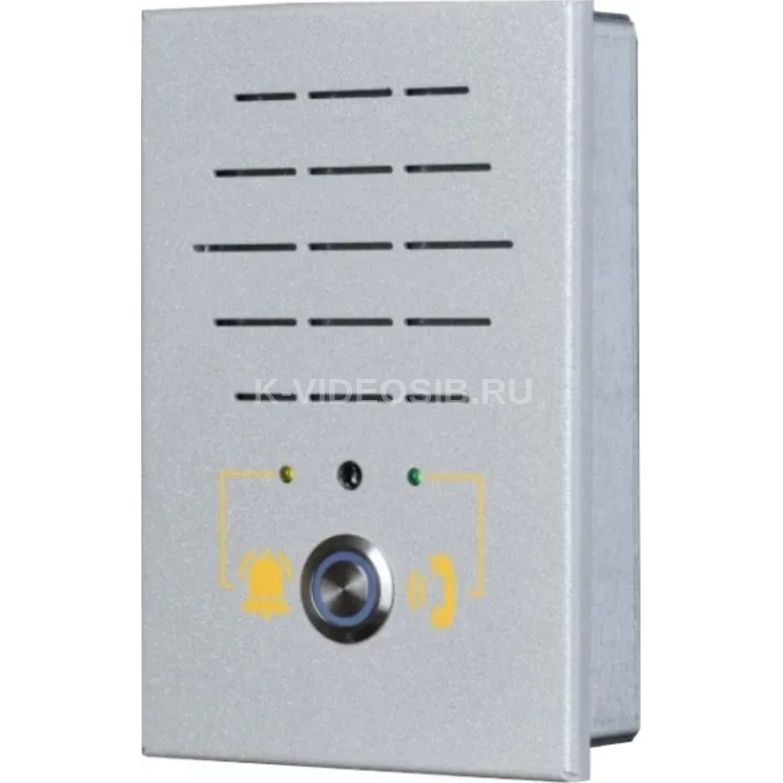

Описание Текон-Автоматика Переговорное устройство в антивандальном исполнении (схема 14)

Текон-Автоматика Переговорное устройство в антивандальном исполнении (схема 14) предназначено для обеспечения переговорной связи на линии «абонент-диспетчер» со стороны абонента.

Устройство подключается к выходам переговорной связи концентраторов автоматизированной системы управления и диспетчеризации АСУД-248.

Особенности:

• Устройство подключается к выходам переговорной связи концентратора универсального (КУН) автоматизированной системы управления и диспетчеризацииАСУД-248.
• Сопротивление контакта кнопки вызова в замкнутом состоянии не более 10 Ом при токе от 1 до 50 мА. Сопротивление разомкнутого контакта не менее 1 Мом.
• Номинальное сопротивление установленного в устройстве громкоговорителя – 8 Ом.
• Падение напряжения на микрофоне при подаче напряжения 13В через резистор сопротивлением 3кОм – 5…7В.
• Возможность регулировки уровня громкости устройства реализована в 5 режимах от 0 до 12dB.
• Конструкция корпуса с повышенной степенью защиты от внешних воздействий.
• Материал корпуса – металл. Корпус устройства подлежит заземлению в соответствии с требованиями нормативной документации.
• Режим работы устройства – непрерывный.
• Устройство относится к группе УХЛ категория 3.1 по ГОСТ 15150.

Технические характеристики Текон-Автоматика Переговорное устройство в антивандальном исполнении (схема 14)

• Сопротивление контакта кнопки вызова в замкнутом состоянии не более 10 Ом при токе от 1 до 50 мА.
• Сопротивление разомкнутого контакта не менее 1 МOм.
• Номинальное сопротивление установленного громкоговорителя – 8 Ом.
• Падение напряжения на микрофоне при подачи напряжения 13В через резистор сопротивлением 3,6кОм – 5…7В.
• Относится к группе УХЛ категория 3.1 по ГОСТ 15150.
• Габаритные размеры (по выступающим частям) не более – 160х105х45
