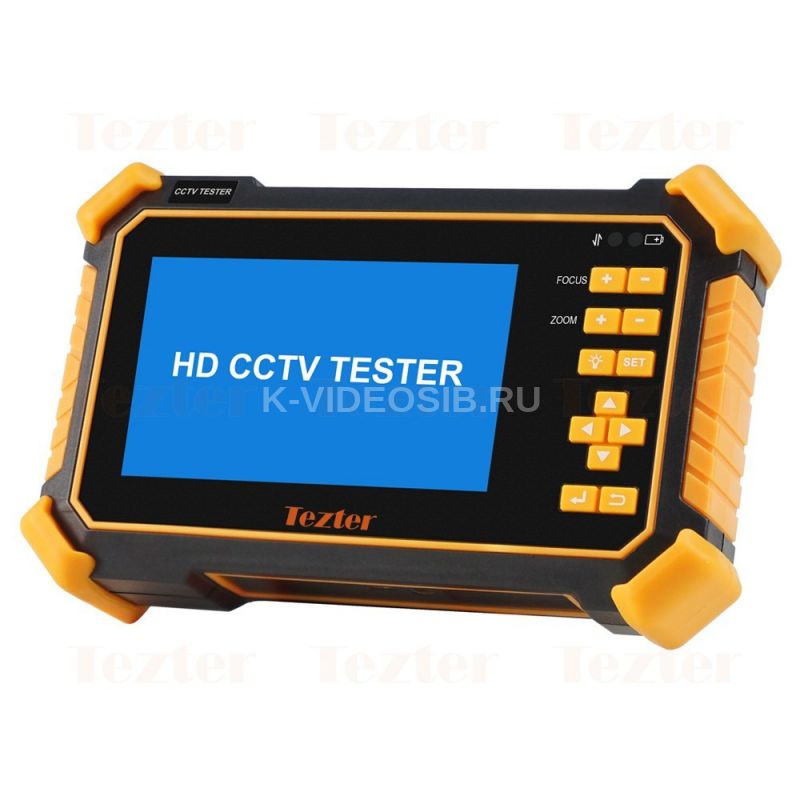

Описание Tezter TSH-H-4,3

TSH-H-4,3 - это универсальный монитор-тестер AHD/CVI/TVI/CVBS видеосистем (далее по тексту – тестер), который представляет собой многофункциональный прибор, предназначенный в первую очередь для проверки обычных и поворотных (PTZ) видеокамер на работоспособность, а также эффективной оценки качества изображения с них.

За вывод изображения с проверяемых устройств отвечает 4,3 дюймовый монитор с высокой яркостью и контрастностью. Управление тестером производится с помощью кнопок, расположенных в правой части прибора. Тестер компактен и легко удерживается одной рукой.

Поддерживаются форматы видеосигнала AHD, TVI, CVI с разрешением до 8 Мпикс и CVBS (NTSC/PAL). Для поворотных (PTZ) камер предусмотрена поддержка ~30 протоколов управления, таких как PELCO-D/P, Samsung, Panasonic и др. Для HD камер (AHD/TVI/CVI) есть возможность вызова меню OSD и управления (PTZ) прямо по коаксиальному кабелю. Во время проверки видеокамеру можно запитать от самого тестера (предусмотрен выход DC 12V/1A), что повышает удобство и экономит время.

Кроме того, с помощью тестера можно провести тест канала передачи аудио (например, микрофонный или любой другой). Модель TSH-H-4,3 является самой младшей в линейке тестеров TIP, TIP2 и TSH. Тестер TSH-H-4,3 станет отличным инструментом для монтажника CCTV камер, сократит время настройки и обслуживания системы видеонаблюдения на объекте.

Особенности оборудования

• TFT-LCD дисплей, диагональ – 4,3”, разрешение 480х272, 6 уровней яркости;
• Удобное кнопочное управление, интуитивный интерфейс;
• Проверка AHD/CVI/TVI видеокамер до 8Mpix (3840x2160p);
• Проверка CVBS видеокамер NTSC/PAL;
• Проверка поворотных PTZ видеокамер (интерфейс RS485, поддержка до 30-и протоколов: Samsung, Panasonic, Lilin, Yaan и т.д.);
• Возможность управления AHD/CVI/TVI камерой через коаксиальный кабель (вызов OSD меню, PTZ и т.д.)
• Выход DC 12V/1A для питания тестируемых видеокамер;
• вход Audio-IN для проверки передачи аудиосигналов (только моно);

Комплектация

1. Тестер TSH-H-4,3 – 1шт;
2. Литиевая аккумуляторная батарея (3.7V, 4000 мАч, находится в тестере) – 1шт;
3. Зарядный кабель USB(A) - USB Type C – 1шт;
4. Кабель BNC - BNC – 1шт;
5. Кабель 2pin - «крокодилы» (RS-485) – 1шт;
6. Кабель DC (5.5х2.1mm) - DC (4х1.7mm) – 1шт;
7. Кабель TRS 3.5mm – «крокодилы» (Аудио) – 1шт;
8. Ремешок для тестера – 1шт;
9. Руководство по эксплуатации – 1шт;
10. Упаковка – 1шт.

Технические характеристики Tezter TSH-H-4,3

• Артикул: 14871
• Тип устройства: Аналоговый тестер
• Дисплей (диагональ, дюймы): 4.3
• WiFi: нет
• Тестирование сети: нет
• Поддержка IP-камер: нет
• CVBS (вход/выход): Только вход
• AHD (вход): да
• HDCVI/HDTVI (вход): да
• SDI: -
• Аудио: да
• PTZ: да
• VGA (вход): -
• HDMI(выход): -
• HDMI (вход): -
• PoE-тестер: -
• Источник PoE: -
• Тестерование кабеля витой пары: -
• Обнаружение кабеля витой пары: -
• Локатор повреждений кабельных линий (TDR) (BNC): -
• Локатор повреждений кабельных линий (TDR) (RJ-45): -
• Измерение оптической мощности ВОЛС: -
• Тестер опт.линий: -
• Цифровой мультиметр: -
• Слот для MicroSD-карты: -
• Выходное питание: DC12V/1A
• Аккумуляторная батарея: Li-ion, 4000мА/ч
• Время работы: до 7 часов
• Рабочая температура: +5... +50℃
• Размеры ШхВхГ(мм): 162x107х42
• Вес нетто (кг): 0.4
• Объем брутто (м3): нд
