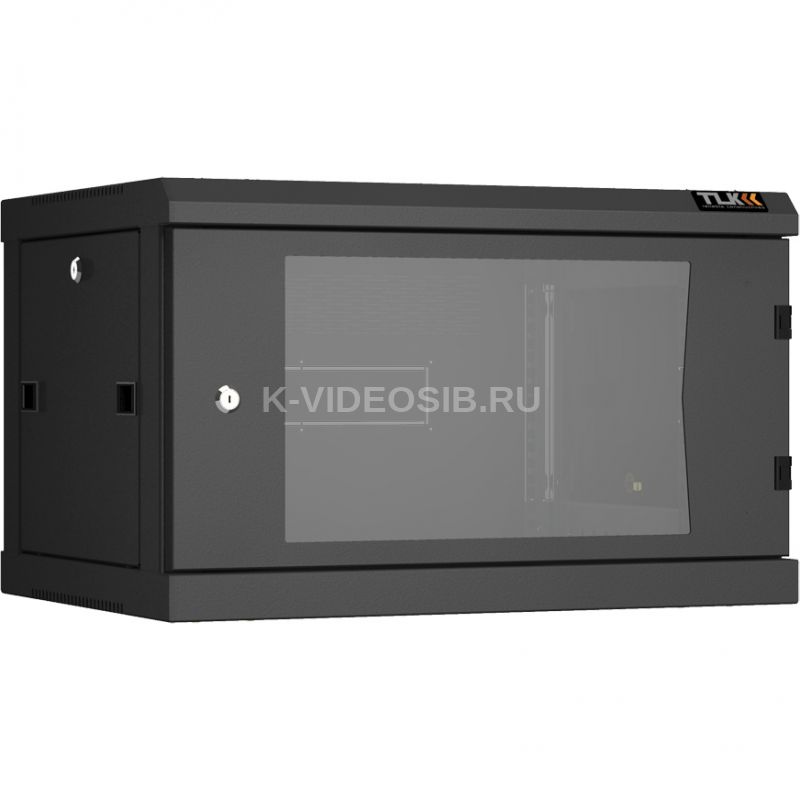

Описание TLK TWC-066045-R-G-BK

Настенные односекционные шкафы серии «Classic II» TWC-R — это функциональное решение предназначено для размещения активного и пассивного телекоммуникационного оборудования, внутри жилых, офисных и технических помещений. Настенные шкафы используют там, где применение напольных шкафов нецелесообразно. Например, при ограниченной площади помещения или при организации ЛВС с небольшим количеством рабочих мест.

Особенностью настенных шкафов серии TWC-R является сборно-разборная конструкция. Удобство сборки обеспечивается предустановленными комплектующими и фурнитуры. Дверь шкафа может быть цельнометаллическая, либо со вставкой из ударопрочного тонированного в массе стекла. Имеется возможность навесить дверь с правой либо с левой стороны. Дверь с углом открытия более 180 градусов и съемные боковые стенки, предоставляют удобный доступ в шкаф с трех сторон для установки и обслуживания оборудования.

Фиксация двери и боковых стенок осуществляется точечными замками, при этом боковые стенки дополнительно оборудованы защелками быстрой фиксации. Задняя стенка спроектирована для двусторонней установки с выламываемыми заглушками кабельных вводов 270х56 мм. Для установки оборудования в шкафу предусмотрены две пары направляющих 19" с возможностью регулировки по глубине. Цифровая маркировка юнитовой (U) перфорации направляющих 19", создает дополнительное удобство для размещения оборудования. Вентиляцию шкафа обеспечивает перфорация основания и крыши. В крыше вместо съемной перфорированной заглушки, закрывающей отверстие 440х215 мм, возможна установка в качестве аксессуара одного из блоков вентиляторов TLK на два вентилятора для настенных шкафов.

Вводные кабельные отверстия 270х56 мм в основании и крыше, закрытые съемными цельнометаллическими заглушками, можно оборудовать в качестве аксессуара щеточными вводами TLK. Количество кабельных вводов: в основании - 1 шт (заглушен), в крыше - 1 шт (заглушен), в задней стенке - 1 шт (выламываемый).  Для крепления шкафа к стене в задней раме выполнены четыре монтажных отверстия, под анкерные болты М8.

Для шкафа предусмотрены аксессуары TLK предоставляющие возможность, размещение шкафа на полу на регулируемых опорах TLK, а также изменение конструкции шкафа из односекционного в двухсекционный при помощи пристенной поворотной секции TLK. Все токопроводящие части шкафа заземляются между собой, образуя единый контур заземления. Антикоррозионное покрытие шкафа выполнено ударопрочной порошковой краской.

Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601.2-90 (19-дюймовому стандарту IEC 297-2). Степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP20.

Шкаф поставляется в разобранном виде, упакованным в две коробки.

Технические характеристики TLK TWC-066045-R-G-BK

Стекло    Ударопрочное тонированное в массе (5%), 4 мм Цвет покрытия шкафа    Черный (RAL 9005) Тип покрытия направляющих    Эпокси-полиэфирная краска, хром Степень защиты    IP 20 Кабельные вводы (заглушены / не заглушены)    3 шт Стенки    Листовая сталь 1,0 мм Несущая конструкция    Листовая сталь 1,5 мм Монтажные профили    Листовая сталь 1,5 мм Дверь с оправой под стекло    Листовая сталь 1,0 мм Основание/Крыша    Листовая сталь 1,0 мм Глубина полезная, мм    450/400 мм Шаг регулировки монтажных профилей    25 мм Тип покрытия шкафа    Ударопрочная полимерно-эпоксидная порошковая краска Максимально допустимая распределенная нагрузка    60 кг Комплектация Шкаф (каркас)    1 Дверь передняя с замком    1 Боковые стенки с замками    2 Задняя стенка    1 Направляющие 19”    4 Провода заземления    7 Ключи, комплект    3 Руководство по эксплуатации    1
