Описание TLK TWM-156060-M-GY

Настенные промышленные двухсекционные шкафы TLK TWM-156060-M-GY — это защищенное решение для размещения малых объемов телекоммуникационного оборудования, в помещениях с повышенной запыленностью, влажностью, в местах возможного воздействия агрессивных сред, риска механического повреждения, а также в условиях повышенной вибро- и сейсмоактивности, и требуется частое обслуживание оборудования. Настенные шкафы используют там, где применение напольных шкафов нецелесообразно.

Основной особенностью шкафов TLK TWM-156060-M-GYявляется, наличие фальш-крыши, поворотной секции, системы уплотнительных контуров, наличие фильтрующих элементов - все это предоставляет расширенные возможности для эксплуатации и защиты оборудования.

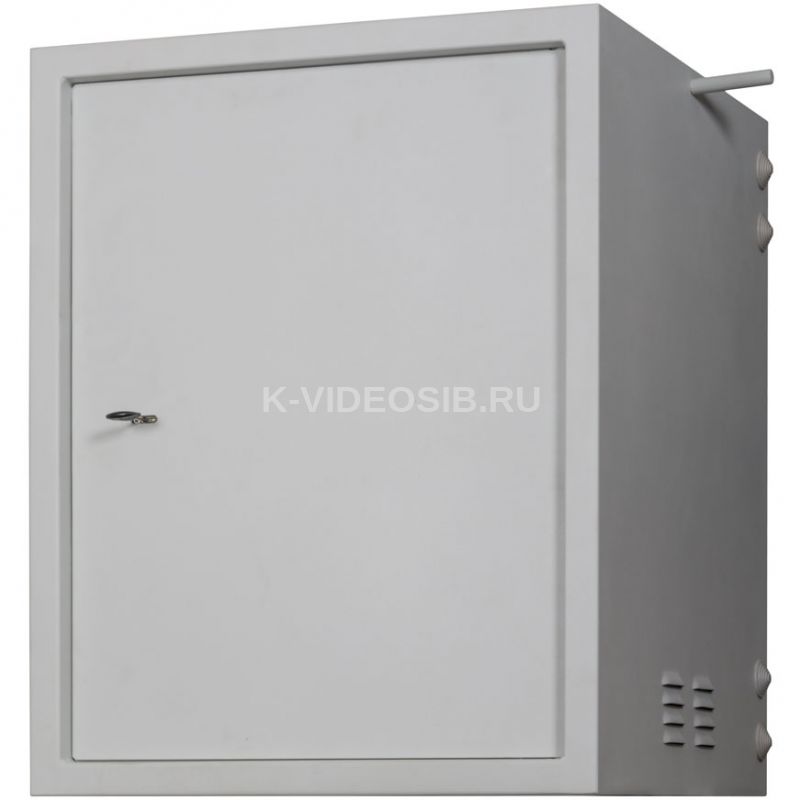

Шкаф TLK TWM-156060-M-GY представляет собой металлическую конструкцию, состоящую из неподвижной и поворотной секции, двери и съемной фальш-крыши. Поворотная секция дает возможность доступа к тыловой части устанавливаемого оборудования. Наличие фальш-крыши, уплотнительных контуров у неподвижной и поворотной секций и двери, вентиляционных проемов с фильтрующим элементом, а также гермовводов обеспечивают класс защиты шкафа IP55. Наличие замка в двери и основной секции предотвращают несанкционированный доступ к оборудованию.

Для монтажа различного оборудования, внутри шкафа TLK TWM-156060-M-GY располагаются две пары монтажных направляющих 19”, регулируемых по глубине. Для установки монтажных панелей, DIN-реек, а также электросилового оборудования неподвижная секция шкафа оснащена стационарными планками. Ввод и вывод кабеля осуществляется через отверстия герметизированных вводов в верхней и нижней сторонах неподвижной секции шкафа.

Система вентиляции состоит из двух вентиляционных проемов, оснащенных сменными фильтрами. Проемы расположены в потолке и основании поворотной секции. Принудительной вентиляции установленного оборудования, возможна установкой вентиляторного блока на 2 или 4 вентилятора с фильтрами в потолочный вентиляционный проем.

Все токопроводящие части шкафа TLK TWM-156060-M-GY заземлены между собой. При подключении внутреннего контура к внешней шине заземления, шкаф может служить экранирующим контейнером, снижающим электромагнитные наводки на оборудование.

Антикоррозионное покрытие выполнено ударопрочной порошковой краской.

Крепление шкафа к стене осуществляется через монтажные отверстия в неподвижной секции.

Шкаф TLK TWM-156060-M-GY выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297).

Максимальная допустимая распределенная нагрузка на шкаф TLK TWM-156060-M-GY составляет 75 кг.

защиты шкафа TLK TWM-156060-M-GY по ГОСТ 14254-96 (МЭК 529-89) составляет IP55.

Шкаф поставляется в собранном виде.

Ключевые особенности TLK TFR-186080-GMMM-GY

• Цельносварная конструкция обеспечивает высокую жесткость. Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской.
• Для предотвращения несанкционированного доступа дверь и поворотная секция снабжены замком.
• Угол открытия двери и поворотной секции в 180 градусов обеспечивает удобный доступ к оборудованию с передней и задней стороны.
• Съемная фальш-крыша обеспечивает дополнительную механическую защиту и защиту от атмосферных осадков, а наличие перфорации по периметру способствует вентилируемости шкафа.
• Наличие уплотнительных контуров двери и поворотной секции обеспечивают герметизацию стыков.
• Наличие универсальных герметизированных кабельных ввод-сальников позволят заводить кабель различного сечения.
• Вентиляционные проемы в потолке и основании поворотной секции оснащены съемными фильтрами, а также возможностью установки в потолке вентиляторного блока с фильтром без нарушения пылезащиты.
• 4-е гальванически оцинкованных монтажных профиля из 1,5 мм стали обеспечивают надежное закрепление оборудования. Глубину установки можно регулировать. Неподвижная «пристенной» секция оснащена стационарными планками с отверстиями для монтажа электрооборудования.
• Места крепления к стене дополнительно усилены с внутренней стороны.
• токопроводящие элементы шкафа соединены между собой проводами заземления.

Комплектация TLK TWM-156060-M-GY

• Шкаф (в собранном виде) 1
• Направляющие 19” 4
• Провода заземления 2
• Ключи, комплект 4
• Настенный крепеж, комплект 1
• Руководство по эксплуатации 1

Технические характеристики TLK TWM-156060-M-GY

• Несущая конструкция Листовая сталь 1,2 мм
• Фальш-крыша Листовая сталь 1,2 мм
• Дверь Листовая сталь 1,2 мм
• Монтажные профили Листовая сталь 1,5 мм
• Уплотнитель Лента EPDM 10x15 мм
• Угол открытия двери и поворотной секции 180 градусов
• Покрытие Ударопрочная полимерно-эпоксидная порошковая краска
• Покрытие — монтажные профили Антикоррозионное цинковое покрытие (Ц6хр)
• Цвет Светло-серый (RAL 7035). Возможны другие цвета покрытия по индивидуальному заказу
• Степень защиты IP55
• Максимально допустимая распределенная нагрузка 75 кг
