Описание TWT-RG6U-CS48/1-WH

Навесной магистральный коаксиальный кабель (с тросом) используются в составе распределительных телевизионных сеток при организации невесомых переходов меж домами .

Применяется для сетей спутникового и кабельного телевидения, аналогового видеонаблюдения. Используется при прокладке внутри помещений.

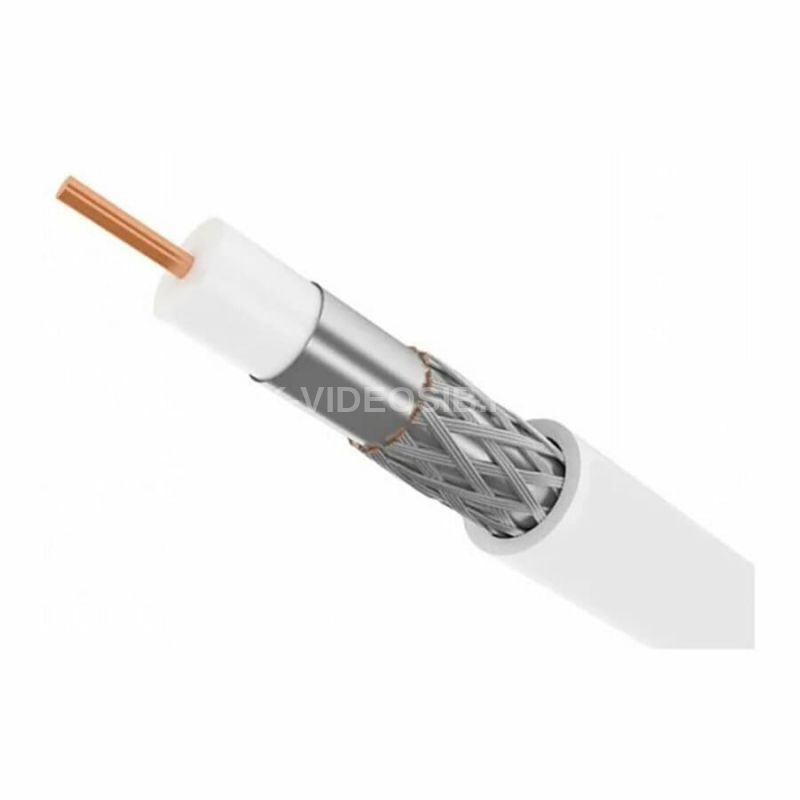

Проводник: омедненная стальная проволока (CCS), одножильный

Изоляция проводника: вспененный полиэтилен низкой плотности

Экран: ламинированная алюминиевая фольга и алюминиевая проволочная оплетка

Внешняя оболочка: ПВХ (поливинилхлорид)

Технические характеристики TWT-RG6U-CS48/1-WH

• Характеристика	Значение
  Центральный проводник		Диаметр	1.02+/-0.01мм (18AWG)
  		Материал	Омедненная сталь (CCS)
  Изоляция проводника		Диаметр	4.60+/-0.05мм
  		Центрирование	>=90 %
  Экран	№1	Материал	Алюминиевая фольга
  		Покрытие экраном	100%
  		Толщина	0,12 мм
  	№2	Число проволок	3/16
  		Покрытие экраном	25%
  		Материал	алюминий
  		Диаметр сборки в экране	5,15 мм
  Оболочка		Диаметр	6.70±0.10 мм
  		Материал	ПВХ
  		Диэлектрическая прочность внешней оболочки	3000Vac
  		Цвет	белый
  Температура		Эксплуатации	От -20°С до +75°С
  Вес		1км кабеля	45кг



  Электрические (передаточные) характеристики кабеля:

  Характеристика		Значение
  Волновое сопротивление		75±3 Ом
  Электрическая ёмкость		53±2 пкФ/м
  Приведенная скорость передачи сигнала		83 %
  Возвратные потери на частоте 5 - 1000 МГц		≥20 дБ
  Затухание, дБ/100м (20°С)	55 МГЦ	5,25
  	211 МГЦ	10
  	450 МГЦ	14,43
  	600 МГЦ	16,73
  	870 МГЦ	20,04
  	1000 МГЦ	21,49
