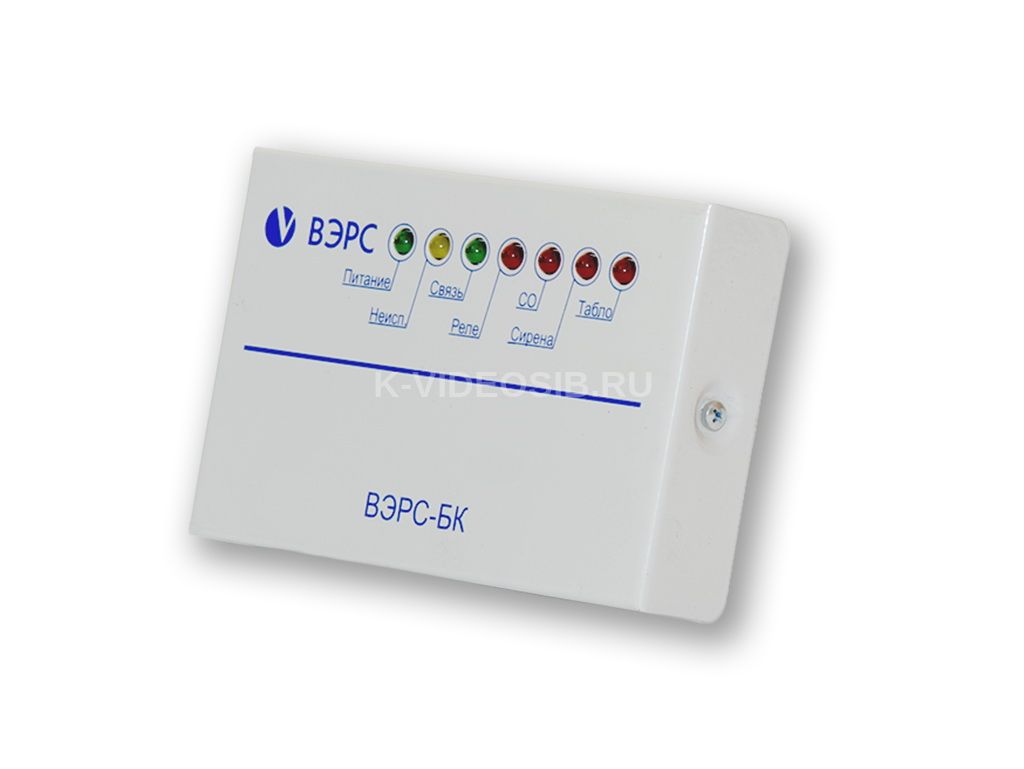

Описание ВЭРС-БК

Блок ключей (выходов оповещения) ВЭРС-БК предназначен для увеличение количества выходов оповещения приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, увеличение суммарной мощности, подводимой к оповещателям на объектах, обеспечение возможности работы оповещателей по различным алгоритмам.

Возможности и особенности ВЭРС-БК:

• Конфигурируемые выходы для подключения Сирены, Светового оповещателя, Табло "Выход" с параметрами 12В/1А;
• Конфигурируемый релейный выход с контактами перекидного типа с параметрами ~120В,3А/=30В,3А;
• Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID по интерфейсу RS-485 с индикацией потери связи;
• Максимальная длина интерфейсной линии – 1500 м;
• Возможность параллельной работы до 15-ти ВЭРС-БК под управлением одного ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID;
• Гибкое программирование с помощью перемычек на борту прибора.

Технические характеристики ВЭРС-БК

Количество ВЭРС-БК, подключаемых к ВЭРС-ПК:
• ВЭРС-ПК 2, шт 2, не более
• ВЭРС-ПК 4, шт 4, не более
• ВЭРС-ПК 8, шт 8, не более
• ВЭРС-ПК 16, 24, шт 15, не более

• Напряжение питания ВЭРС-БК, В 10,5…27
• Напряжение питания, при котором отключается ВЭРС-БК, В 10 ...10,5
• Максимальный ток потребляемый блоком от источника питания, без учета питания внешних оповещателей, А 0,05, не более
• Количество подключаемых линий внешних оповещателей 3
• Напряжение, выдаваемое блоком на внешнюю нагрузку, линии оповещения, В 10,5…27
• Напряжение, выдаваемое блоком для питания линий оповещения, зависит от напряжения питания самого блока
• Максимальный коммутируемый ток по каждой линии оповещения, А 1, не более
• Если суммарный ток, потребляемый по всем линиям оповещения превышает 2А, необходимо заменить штатный предохранитель 2А на плавкую ставку номиналом 3…3,5А
• Количество встроенных реле 1
  Электрические параметры переключаемой группы контактов реле:
  Максимальное коммутируемое напряжение, В
• ~ 120, не более
• = 24, не более
  Максимальный коммутируемый ток, А
• ~3, не более
• = 3, не более
  Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325
  Условия эксплуатации:
• диапазон рабочих температур (без АКБ), °С; -30…+50
• относительная влажность при температуре окружающего воздуха 25 °С, % до 98

• Габаритные размеры ВЭРС-БК, мм 126x80x33
• Масса ВЭРС-БК, кг 0,27, не более7-12
