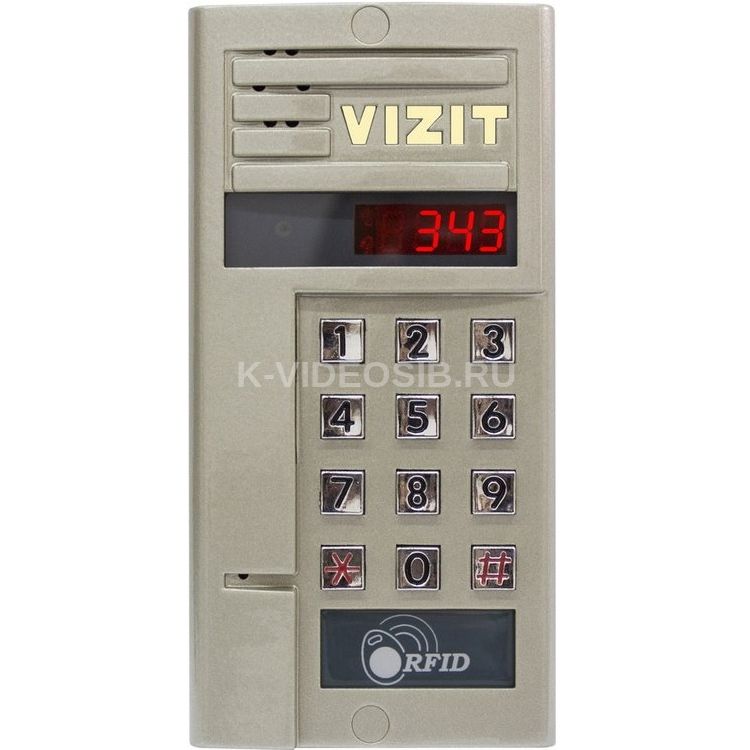

Описание VIZIT БВД-343FCPW

Блок вызова домофона БВД-343FCPW используется совместно с блоком управления серии 300 в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF3 или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.

Режимы работы домофона, набираемый номер квартиры индицируются на 4-разрядном светодиодном индикаторе.

Питание блока вызова и замка обеспечивается блоком управления.

Максимальное количество абонентов домофона определяется блоком управления и составляет:

- до 20 абонентов при использовании БУД-302К-20;

- до 80 абонентов при использовании БУД-302К-80;

- до 200 абонентов при использовании БУД-302М;

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопки  ЕХIT 300М, ЕХIT 500, имеющие цепи аварийного управления электромагнитным замком.

При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4, РВЕ-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала  БК-4МV, БК-4MVE. Возможно комбинированное использование разных типов блоков коммутации.

Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются. Для подключения мониторов VIZIT к линии видеосигнала совместно с перечисленными блоками управления  используются разветвители видеосигнала РВС-4, РВЕ-4.

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).

Технические характеристики VIZIT БВД-343FCPW

• подсветка клавиатуры;

• подсветка для телекамеры светодиодами белого свечения (возможность изменения яркости);
• звуковая индикация режимов работы;
• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT;
• габаритные размеры, мм, (ШхВхГ) - 90х175х30;
• вариант установки - накладной;
• диапазон рабочих температур, °C - от минус 30 до плюс 45.
