Описание VIZIT БКМ-443

Блок коммутации и питания монитора. Возможность подключения 3-х мониторов VIZIT-M428C,  -М468М, -М471М и УКП. Подключение 3-х БВД, кнопки "Звонок" и дополнительной телекамеры или БВД-403СРО. Функция "интерком" при использовании мониторов VIZIT -М468М. Напряжение питания 18-24VDC.

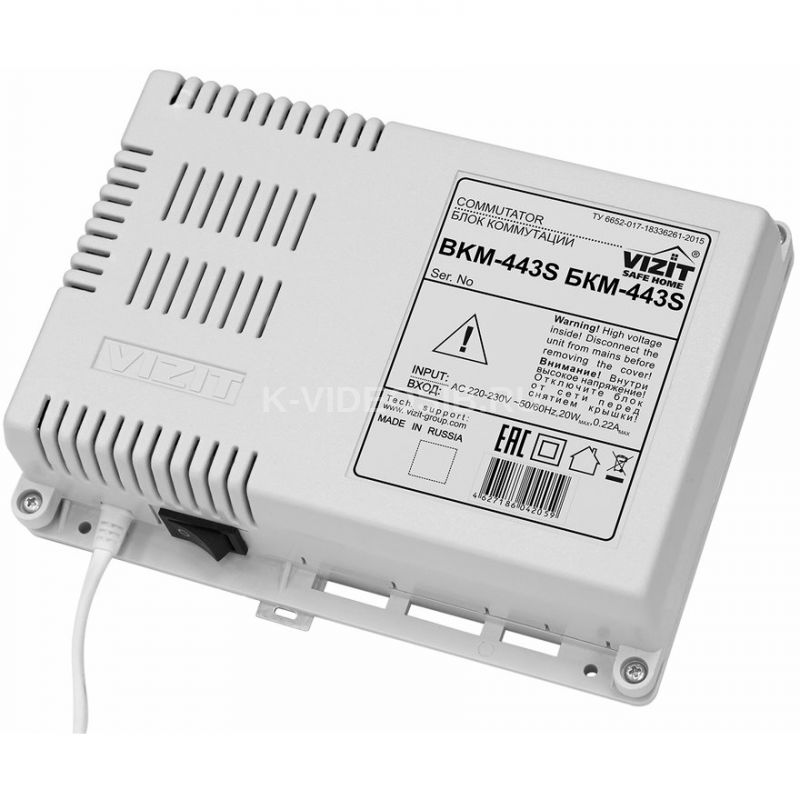

Внешний видблоков коммутации

(1) - Отверстия для крепления блока коммутации на стену 1 (2) - Кронштейн для крепления блока коммутации на DIN-рейку

Функции

• Возможность подключения до четырёх устройств вызова абонента:
  • - блоки вызова видеодомофона - 3
  • - блок БВД-403СРО или кнопка Звонок + телекамера - 1 “ ”
• Возможность подключения до четырёх абонентских устройств:
  • - мониторы - 3 VIZIT
  • - устройство квартирное переговорное (УКП) - 1 VIZIT
• Коммутация линий связи между устройствами вызова абонента и абонентскими устройствами

Перечень устройств, подключаемых к БКМ-443(S)

• Все модификации перечисленных блоков вызова малоабонентских видеодомофонов : VIZIT БВД-403 -405 -410 -411
• Блоки коммутации и разветвители видеосигнала из состава многоабонентских VIZIT: -4AV -4MVE M БК-4М , -10 -30М -100М РВС-2 РВС-4 РВЕ-4
• Телекамеры цветного изображения композитным (CVBS) видеовыходом системы цветности PAL, напряжением питания 12 В и током потребления не более 250 мА
• Кнопка Звонок (кнопка с нормально-разомкнутым контактом) или блок БВД-403СРО (кнопка + телекамера)
• Абонентские устройства VIZIT:
  • - устройства квартирные переговорные ; УКП
  • - все модификации мониторов: , VIZIT M428C M - М441М -М442 -М457М -М467М -М468М -М71М
• Электромеханические замки и защёлки (12В 0.6Амакс.), механизм которых разблокируется на время подачи напряжения на катушку замка / защёлки. Рекомендуется использовать электромеханическую защёлку 54N412F
• Блоки питания: БПД24/12-1-1 19w/14.4v/EU (18V/1.0А)

Комплект поставки БКМ-443

Технические характеристики VIZIT БКМ-443

• Напряжение питания постоянного тока , В 18…24
• Собственная потребляемая мощность, , не более Вт 3
• Потребляемая мощность с учётом подключённых устройств, , не более Вт 20
• Габаритные размеры, , не более мм
  • - ширина 106
  • - высота 133
  • - глубина 36
• Масса, , не более кг
  • - без упаковки 0,4
  • - с упаковкой 0,45

Условия эксплуатации

• Температура воздуха: от до плюс 1 плюс 40 °C
• Относительная влажность при : до 93% 25 °C
