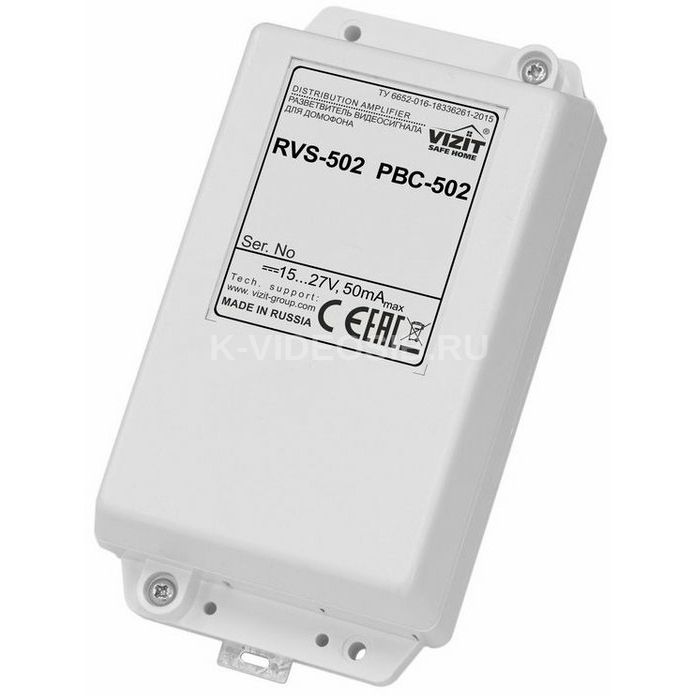

Разветвитель видеосигнала РВС-502

• Разветвитель видеосигнала периметрового домофона РВС-502 используется совместно с блоками вызова БВД-532FCB, блоками управления БУД-585 и блоками коммутации БК-501 в составе системы ограничения доступа на огороженную придомовую территорию;
• предназначен для ответвления линии связи и видеосигнала от магистральной линии периметрового домофона;
• количество ответвлений – 2;
• имеет встроенный усилитель ЧМ видеосигнала с АРУ, обеспечивающий восстановление ослабленного в магистральной линии видеосигнала до исходного уровня;
• габаритные размеры, мм, (ШхВхГ) - 75х135х35;
• диапазон рабочих температур, °С - от плюс1 до плюс 40.

Пример разъемного (RJ-45), подключения РВС-502

Пример клеммного подключения РВС-502

Структурная схема примера расположения РВС-502 в системе

Комплектность

1. Разветвитель видеосигнала РВС-502, шт. - 1
2. Перемычки, шт - 1
3. Паспорт, шт. - 1

Технические характеристики VIZIT РВС-502

• Напряжение питания (от блока управления), V: 15...25
• Потребляемый ток, mА, не более: 25
• Коэффициент передачи ЧМ аудиосигнала (200 kHz), не менее: 0,8
• Коэффициент передачи ЧМ видеосигнала (11 МHz), db: - 6...+30
• Уровень восстановленного ЧМ видеосигнала, mV p-p: 250...300
• Количество входов: 1
• Количество выходов: 2
• Габаритные размеры (Ш)х(В)х(Г), мм, не более: 75х135х35
• Масса, кг, не более: 0,25

Условия эксплуатации:

• Температура воздуха: от +1 до +50 °C
• Относительная влажность: до 98% при температуре 25 °C
