Описание VIZIT-ML245PL

Замок электромагнитный VIZIT-ML245PL предназначен для запирания наружных и внутренних пластиковых дверей, изготавливаемых из профиля классов А и В.

Замок электромагнитный VIZIT-ML245PL (в дальнейшем - замок) предназначен для запирания наружных и внутренних пластиковых дверей, изготавливаемых из профиля классов А и В. Замок устанавливается внутри помещения на дверь, открывающуюся наружу.

Замок имеет встроенный модуль перемагничивания, залитый компаундом совместно с катушкой электромагнита.

Замок необходимо устанавливать совместно с дверным доводчиком.

Замок предназначен для эксплуатации при температуре окружающего воздуха от минус 40 до плюс 45°С и относительной влажности до 98% при 25°С.

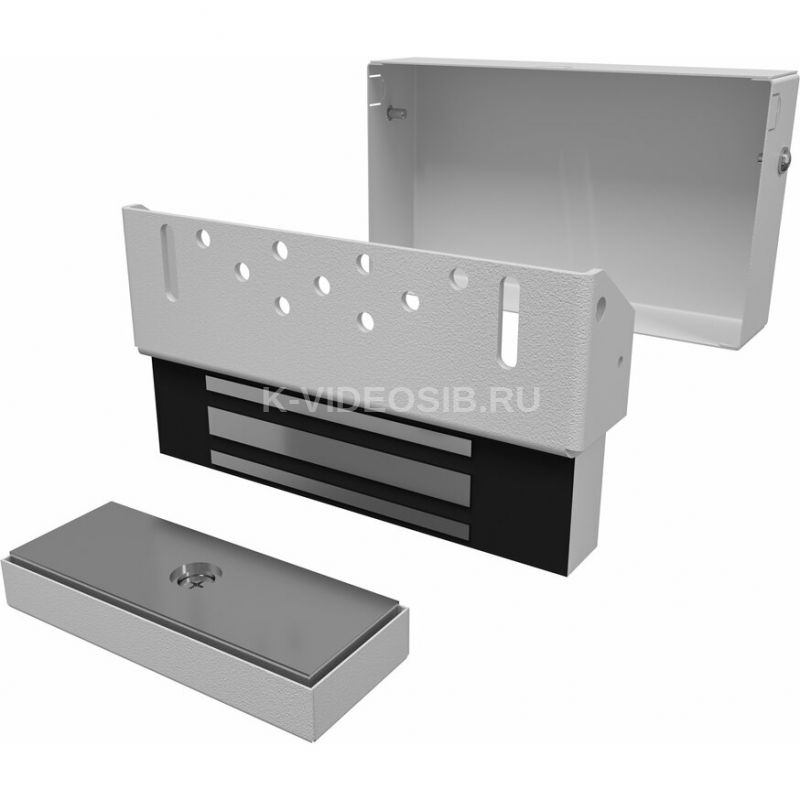

• в комплект входит корпус с электромагнитом, ответная металлическая пластина и кожух замка;
• при снятии напряжения питания замка дверь отпирается;
• напряжение питания, В - 9...15;
• потребляемая мощность (Uп = 12В), Вт, не более  - 7,2;
• усилие удержания (Uп = 12В), кг - 240;
• габаритные размеры, мм, (ШхВхГ):
  • - электромагнит- 186х45х30;
  • - пластина якоря - 126х45х12;
  • - кожух - 200х117х45;
• диапазон рабочих температур, °C- от минус 40 до плюс 45.

Пример схемы включения замка. Выводы замка неполярные. В качестве устройства управления используется блок вызова домофона, блок управления домофона, контроллер ключей ТМ (RF) и т.д.

Цветовое исполнение:

Серый Светлый (Light Grey).

Комплектность

1. Электромагнит - 1
2. Якорь - 1
3. Короб якоря - 1
4. Угольник - 1
5. Кожух замка - 1
6. Комплект крепежа - 1
7. Паспорт - 1
8. Коробка упаковочная - 1

Технические характеристики VIZIT-ML245PL

• Напряжение питания постоянного тока, В: 9 ... - 15
• Усилие удержания, кгс (Uп = - 12В): 240
• Потребляемая мощность (Uп = - 12В), Вт, не более: 7,2
• Габаритные размеры, мм, не более:
  • - электромагнит - 186х45х30
  • - пластина якоря - 126х45х- 12
  • - кожух замка 200х- 1- 17х45
• Масса, кг, не более 2,8
