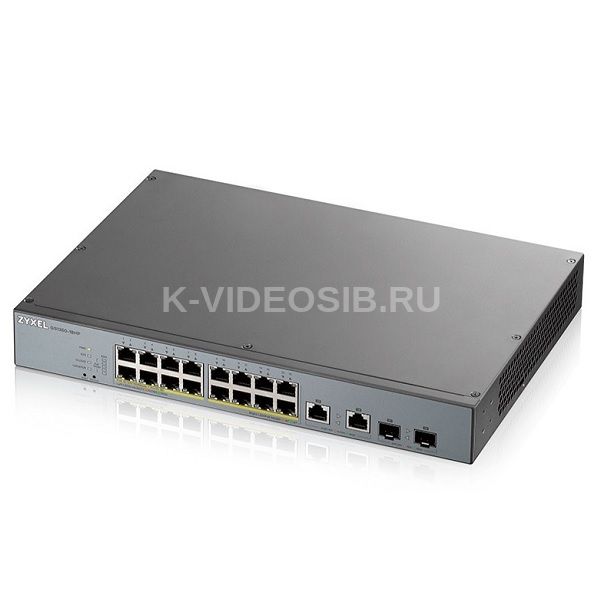

Описание Zyxel GS1350-18HP-EU0101F

Zyxel GS1350-18HP-EU0101F - Смарт-управляемый коммутатор для систем видеонаблюдения.

Новый дизайн

Серия PoE коммутаторов GS1350 состоит из 4 моделей в корпусе титаново-серого цвета.

Специальные функции программного обеспечения для видеонаблюдения

Auto Camera Recovery Автоматическое обнаружение сбоя IP-камеры и другого устройства, на которое подается питание по PoE, и восстановление его работоспособности с использованием гранулярных параметров, которые подойдут для любых типов устройств и сценариев применения.

Continuous PoE

На камеры постоянно подается питание для обеспечения их непрерывной работы даже во время обновления микрокода коммутатора или его конфигурации, значительно сокращается время перезагрузки.

Легкое развертывание камер в удаленных местах

Обычные PoE-коммутаторы способны обеспечить питание и передачу данных на расстоянии не более 100 метров. Коммутаторы серии GS1350 позволяют установить IP-камеры и другие устройства с питанием по PoE в удаленных местах, используя имеющийся кабель Cat 5e. Применение в этих коммутаторах режима Extended range позволяет увеличить максимальное расстояние до запитываемых устройство до 250 метров. Вы экономите деньги рабочее время — вам не надо покупать и устанавливать дополнительные PoE-коммутаторы!

Увеличенный бюджет PoE 250 Вт, удобная индикация на передней панели

По светодиоду на передней панели коммутатора можно легко и быстро определить состояние PoE, а кнопка Restore моделей серии GS1350 позволяет одним нажатием легко восстановить корректную конфигурацию коммутатора при ошибочном изменении его параметров

Технические характеристики Zyxel GS1350-18HP-EU0101F

Модель

• Название продукта 16-портовый смарт-управляемый гигабитный PoE-коммутатор с гигабитным аплинком

• Класс коммутатора Смарт-управляемый

Плотность портов

• Общее число портов 18
• 100/1000 Mbps 16
• Gigabit SFP —
• Gigabit combo (RJ-45/SFP) 2
• Конфигурируемый расширенный диапазон портов 16

PoE

• Портов PoE 16
• Общий бюджет PoE (Ватт) 250
• Стандарт PoE 802.3af/at

Производительность

• Switching capacity (Гбит/сек) 36
• Forwarding rate (Мбит/сек) 26,7
• Буфер пакетов (байт) 525 тыс.
• Таблица MAC-адресов 8 тыс.

Питание

• Вход 100 — 240 В переменного тока, 50/60 Гц
• Максимальное энергопотребление (Ватт) 300,9

Физические характеристики

• Размеры (ШхГхВ) (мм) 330 x 230 x 44
• Вес (кг) 2,42

Аксессуары в комплекте поставки

• Силовой кабель
• Набор для монтажа в стойке

Защита от статического разряда/скачков напряжения

• Защита портов Ethernet от скачков напряжения 4 КВ
• Защита блока питания от скачков напряжения: Line-GND 4 КВ
• Защита блока питания от скачков напряжения: Line-Line 2 КВ
• Защита портов Ethernet от статического разряда (воздух/контакт) 15 KВ / 8 КВ

Требования к окружающей среде

• Работа Температура -20°C — +50°C
• Влажность 5% — 95% (без выпадения конденсата)
• Хранение Температура -40°C — +70°C
• Влажность 5% — 95% (без выпадения конденсата)
• MTBF (часов) 1699692,18
• Тепловыделение (BTU/час) 1026,07
• Акустический шум при +25°C (dBA) 39

Функции и преимущества

Соответствие стандартам IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-Tx Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000 Base-X IEEE 802.3x flow control IEEE 802.3af PoE IEEE 802.3at PoE plus IEEE 802.3bt (GS1350-6HP) Поддержка IEEE 802.3az EEE / Green Ethernet Поддержка IEEE 802.1p CoS

Отказоустойчивость и доступность IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.3ad LACP (Max # Trunks/Links per Trunk): GS1350-6HP: 3/6 GS1350-12HP: 6/8 GS1350-18HP: 8/8 GS1350-26HP: 8/8 Loop guard Два конфигурационных файла Два образа микропрограммы

Контроль трафика Статические VLANы 802.1Q: 256 VLAN на базе портов Голосовые VLAN VLAN на базе MAC VLAN на базе ID вендора VLAN Trunking Алгоритм LACP для IP-адреса source/destination

Безопасность Layer 2 MAC filtering Static MAC forwarding SSH v2 SSL Изоляция портов Защита CPU Сертификация SHA2 HTTPS Аутентификация Login с помощью RADIUS Учетные записи RADIUS Авторизация с помощью RADIUS Несколько серверов RADIUS DHCP Snooping

Quality of Service (QoS) 802.1p queuing methods: SPQ, WRR, WFQ Storm control: broadcast, multicast, unknown unicast (DLF) Ограничение скорости для отдельных портов (ingress/egress) 802.3x flow control 802.1p Class of Service (SPQ, WFQ, SPQ/WFQ combination capable) DiffServ (DSCP)

Layer 2 Multicast L2 Multicast Static L2 Multicast Forwarding IGMP snooping (v1,v2,v3) IGMP snooping normal leave IGMP snooping fast leave Конфигурируемый таймер и приоритеты IGMP snooping Статистика IGMP snooping IGMP throttling IGMP filtering IGMP querier mode IGMP proxy mode & snooping mode selection

Управляемость SNMP v1,v2c, v3 SNMP trap group RMON (1,2,3,9) ICMP echo/echo reply Syslog Отображение использования портов IEEE 802.1AB LLDP IEEE 802.1AB LLDP-MED Изменение настроек по умолчанию

Управление PoE Выбор режима питания Включение PoE по расписанию Обнаружение соседних запитываемых устройств Автоматическая перезагрузка зависших устройств по питанию Непрекращающаяся подача питания PoE при перезагрузке Увеличенная дальность передачи питания по PoE* Режимы потребления/классификации PoE Приоритет порта PoE Изменение максимальной мощности отдельного порта PoE Wide range detection LLDP-Power via MDI * В режиме Extended range значительно увеличивается максимальное расстояние до IP-камеры, однако на практике производительность при использовании этого режима сильно зависит от качества кабеля или электроники камеры. Мы рекомендуем провести тесты на IOP перед развертыванием IP-камер, а также запросить в Zyxel информацию о совместимости камеры.

Управление IPv6 IPv6 over Ethernet (RFC 2464) IPv6 addressing architecture (RFC 4291) Dual stack (RFC4213) ICMPv6 (RFC4884) Path MTU (RFC 1981) Minimum Path MTU size of 1280 (RFC 5905) Инкапсуляция для максимального размера PMTU 1500 Neighbor Discovery (RFC4861)

Управление устройством Web-интерфейс Визард настройки Все функции управления CLI через Telnet/SSHv2 Управление с помощью Web, SNMP Удаленное обновление прошивки с помощью FTP/Web Сохранение и извлечение конфигурации Клонирование конфигурации Клиент DHCP DHCP relay per VLAN Переход на летнее время NTP (IPv4/IPv6) Зеркалирование портов Восстановление настроек по умолчанию, заданных пользователем

MIB Zyxel private common MIB RFC 1066 TCP/IP-based MIB RFC 1213, 1157 SNMPv2c/v3 MIB RFC 1493 bridge MIB RFC 1643 Ethernet MIB RFC 1757 RMON group 1,2,3,9 RFC 2011, 2012, 2013 SNMPv2 MIB RFC 2233 SMIv2 MIB RFC 2358 Ethernet-like MIB RFC 2674 bridge MIB extension RFC 2819, 2925 Remote Management MIB RFC 3621 Power Ethernet MIB RFC 4293 Management Information Base (MIB) for IP RFC 4292 IP forwarding table MIB RFC 4022 management information base for transmission control protocol RFC 4113 management information base for user datagram protocol

Zyxel One Network ZON Utility

Обнаружение коммутаторов, точек доступа и шлюзов Zyxel Централизованное конфигурирование больших групп устройств: Конфигурация IP-адресов Возобновление IP-адресов Сброс устройства в заводские настройки Перезагрузка устройства Определение расположения устройства Доступ к GUI-интерфейсу на основе web-браузера Конфигурирование пароля Быстрый запуск одним щелчком Zyxel AP Configurator (ZAC) Автоматическое обнаружение наличия новых версий микрокода Отображение серийного номера и версии аппаратной части устройства Опция включения/отключения режима облачного управления для гибридных устройств Smart Connect

Обнаружение соседних устройств Удаленный доступ к интерфейсу управления соседних устройств Zyxel одним щелчком мыши Сброс устройства в заводские настройки по умолчанию Включение/выключение соседних устройств (только коммутаторы PoE)

Сертификаты EMC: CE, FCC, C-Tick, Class A BSMI CNS13438 Безопасность: LVD EN62368-1 BSMI CNS14336-1 RoHS compliant

Функции, упрощающие развертывание устройства Защита Ethernet-порта от скачка напряжения при попадании в устройство молнии Защита блока питания от скачка напряжения при попадании в устройство молнии Защита от ESD (электростатического разряда) Увеличенное до 250 метров максимальное расстояние* Скорость фиксированной связи до 10 Мбит/сек Только для камер и других устройств, поддерживающие питание по 802.af * В режиме Extended range значительно увеличивается максимальное расстояние до IP-камеры, однако на практике производительность при использовании этого режима сильно зависит от качества кабеля или электроники камеры. Мы рекомендуем провести тесты на IOP перед развертыванием IP-камер, а также запросить в Zyxel информацию о совместимости камеры.
