Описание 3V Кронштейн К75

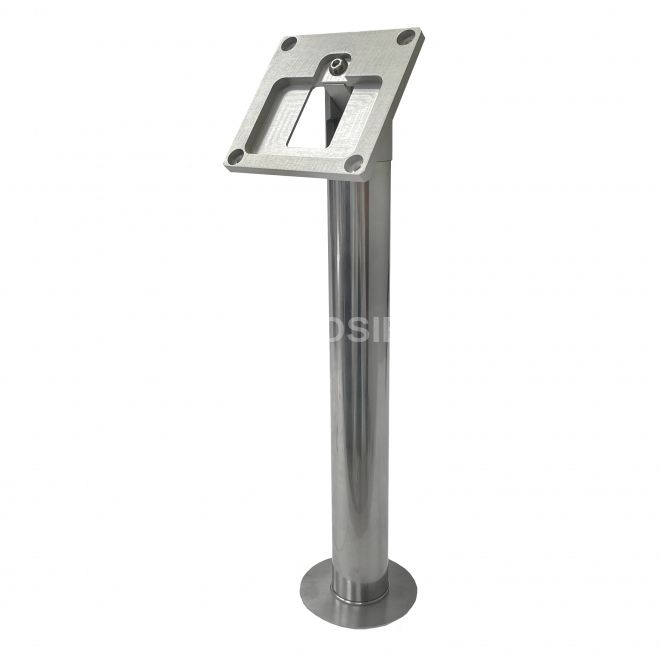

Кронштейн 3V K75

Кронштейн 3V K75 предназначен для установки терминалов и считывателей на плоских поверхностях, например на крышке турникетов 3V Model R / R(a) или 3V Model T / T(s).

Разновидность кронштейнов 3V для установки дополнительного оборудования.

Изделие позволяет устанавливать терминал под произвольным углом.

Кронштейн 3V K75 предназначен для установки терминалов и считывателей.

Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна внутрь корпуса турникета.

Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

	ключ в комплекте
	интеграция с биометрическими терминалами и не только
	используется как дополнительное оборудование на турникеты 3V
	нержавеющая сталь, полимерная покраска, алюминиевый сплав

Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна внутрь корпуса турникета. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

ЗАПРЕЩАЕТСЯ ПРОТИРАТЬ ИЗДЕЛИЕ ЖИДКОСТЯМИ, ВЫЗЫВАЮЩИМИ КОРРОЗИЮ МЕТАЛЛОВ.

Алгоритм установки кронштейна 3V K75:

1) Просверлить в крышке турникета отверстие диаметром от 35 мм до 40 мм либо использовать заводское отверстие на корпусе турникета.

2) Открутить зажимную гайку.

3) Установить терминал.

4) При необходимости поставить силиконовые прокладки под зажимную гайку.

5) Подкрутить гайку и зажать её ключом, входящим в комплект.

6) Провести через отверстия и трубу кронштейна кабели.

7) Подключить терминал и прикрутить его к крепежной пластине.

8) Ослабить фиксирующий винт и установить необходимый угол наклона.

9) Зажать фиксирующий винт.

Комплектация

Технические характеристики 3V Кронштейн К75
