Описание Cabeus CLT-A-4-01X16-J-PE-D-OUT-40

Применяются для прокладки вне зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий, для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями. Кабель содержит оптический модуль со свободно расположенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля спирально накладываются упрочняющие стеклонити с водоблокирующим эффектом и оболочка из полиэтилена средней плотности. Под оболочкой кабеля продольно прокладываются два рипкорда.

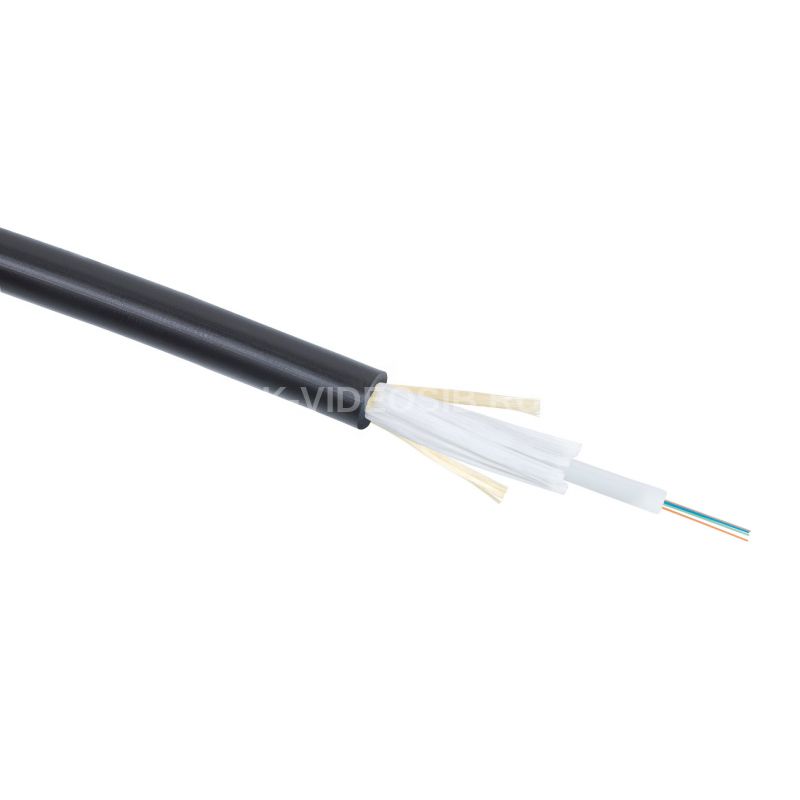

Строение кабеля

​​​​​​​ Конструкция и материалы: Параметр    Значение Тип оптического волокна    многомодовое 50/125 ITU-T G.651 (Corning ClearCurve) Количество волокон в кабеле    16 Изоляция волокна    первичное буферное покрытие Армирование и гидроизоляция    стеклонити, гидрофобный гель Внешняя оболочка    полиэтилен средней плотности стойкий к ультрафиолету Цвет оболочки    черный Применение    внешняя прокладка Соответствие стандартам    ISO/IEC 11801 OМ3, ITU-T G.651

Технические характеристики Cabeus CLT-A-4-01X16-J-PE-D-OUT-40

Диаметр кабеля    7,4 мм Масса кабеля    48,9 кг/км Температура монтажа    -30 °С…+50 °С Температура транспортировки и хранения    -50 °С…+50 °С Рабочая температура    -40 °С…+70 °С Минимальный радиус изгиба    не менее 10 диаметров кабеля Растягивающее усилие, монтаж/эксплуатация    2,7 кН / 1,6 кН Раздавливающее усилие    0,3 кН/см     Коэффициент затухания и широкополосности: Длина волны, нм    850    1300 Затухание, дБ/км    2,30    0,59 Широкополосность, МГц*км    700    500
