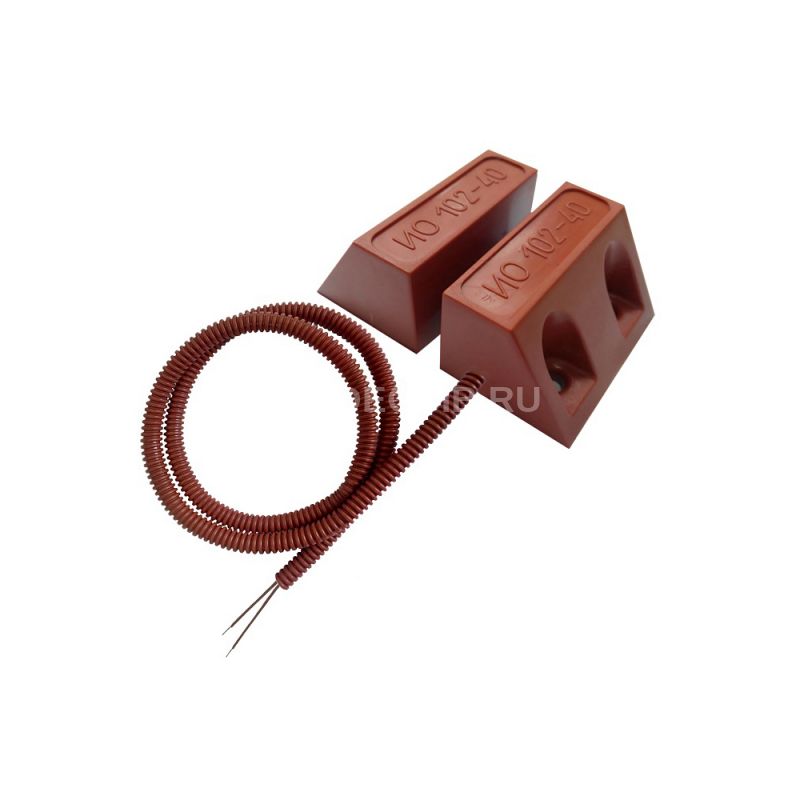

Описание Магнито-контакт ИО 102-40 Б2П (2) терракотовый

Извещатели охранные точечные магнитоконтактные ИО 102-40 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Технические характеристики Магнито-контакт ИО 102-40 Б2П (2) терракотовый

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67 и IP55 (для ИО102-40 Б2П В, ИО102-40 Б2М В) по ГОСТ 14254-2015.

Подключение датчика к шлейфу осуществляется: - с помощью вывода длиной 0,6 м* (провод в двойной изоляции (1)), - вывода длиной 0,6 м* помещенного в металлический оцинкованный (3)(условный проход Ø3.8)), нержавеющей стали (4) или пластиковый (2) гофрорукав (для исполнения ИО 102-40 А2М К длина вывода 2,9м*), в исполнении ИО102-40 Б2П В, ИО 102-40 Б2М В подключение извещателя к шлейфу осуществляется через винтовой клеммник, установленный внутри датчика.

Минимальное значение силы постоянного или переменного тока – 0,001 А.

1.4. Максимальное значение силы постоянного или переменного тока – 0,5 А.

1.5. Минимальное значение коммутируемого напряжения – 0,02 В.

1.6. Максимальное значение коммутируемого напряжения – 72 В.

1.7. Максимальное значение коммутируемой мощности – 10 Вт.

1.8. Выходное электрическое сопротивление замкнутых контактов извещателя – не более 0,5 Ом.

1.9. Извещатель сохраняет работоспособность в диапазоне температур от минус 65 до плюс 60°С и относительной влажности до 98% при температуре 35°С без конденсации влаги.

1.10. Извещатель рассчитан на непрерывную круглосуточную работу.

1.11. Срок службы извещателя - не менее 8 лет.

1.12. Масса датчика – не более 100 , масса магнита – не более 55
