Описание Метаком MK-IP

Коммутатор МЕТАКОМ MK-IP

Коммутатор МЕТАКОМ MK-IP предназначен для интеграции болков вызова МЕТАКОМ МК2018 в систему "Умный домофон" с использованием сторонних  IP адаптеров. В качестве IP адаптера может использоваться адаптер РДА Росдомофон (или другие совместимые с  коммутатором МЕТАКОМ MK-IP).

Для установления связи с абонентом блок вызова по линии АС ВС передает в коммутатор номер вызываемого абонента. Коммутатор, осуществляет соединение с IP адаптером и подключает аудио линию блока вызова к IP адаптеру. Адаптер передаёт вызов в клиентское приложение на Android или iOS, обеспечивая тем самым подключение к аудио линии домофона абонентского устройства. Также коммутатором МК-IP транслирует сигналы управления открытием двери от IP адаптера в блоки вызова и другие исполнительные устройства.

При использование коммутатора совместно с адаптером РДА Росдомофон длина кабельной линии между ними не должна превышать 1м.

Принцип работы

Для установления связи с абонентом блок вызова по линии АС ВС (см. структурную схему на рис.2) передает в коммутатор номер вызываемого абонента. Коммутатор, осуществляет соединение с IP адаптером и подключает аудио линию блока вызова к IP адаптеру. Адаптер передаёт вызов в клиентское приложение на Android или iOS, обеспечивая тем самым подключение к аудио линии домофона абонентского устройства. Также коммутатором МК-IP транслирует сигналы управления открытием двери от IP адаптера в блоки вызова и другие исполнительные устройства.

Подключение коммутатора

Входы коммутатора подключаются к соответствующим выходам блока вызова, т. е. АС ВС коммутатора к АС ВС блока вызова, GND коммутатора - GN блока вызова, L_IN коммутатора - LС блока вызова. RX, TX, L_OUT, GND коммутатора подключаются к адаптеру РДА Росдомофон.

Для подачи сигнала управления открытием двери для блоков вызова установленных в подъезде необходимо выходы AP, BP, GND коммутатора подключить к входам AI, BI, GND подъездного блока вызова.

Для подачи сигнала управления открытием двери для блоков вызова установленных на калитке необходимо выходы AК, BК, GND коммутатора подключить к входам AI, BI, GND калиточного блока вызова.

Выводы Z1, Z2 коммутатора используются для управления исполнительными устройствами, например контроллерами замков, и представляют собой слаботочный нормально разомкнутый выход на полевом транзисторе.

После включения коммутатора, синий светодиод будет мигать. Если напряжение питания не соответствует допустимому, после включения, 10 раз мигнет красный светодиод и далее будет постоянно гореть, до восстановления рабочего напряжения.

Обозначение выходов и расположение перемычек показано на рисунке 1. Схема подключения приведена на рисунке 2. Питание коммутатора должно осуществляться от напряжения 15...18В подаваемого на вход +U. Ток потребления - не более 100 мА.

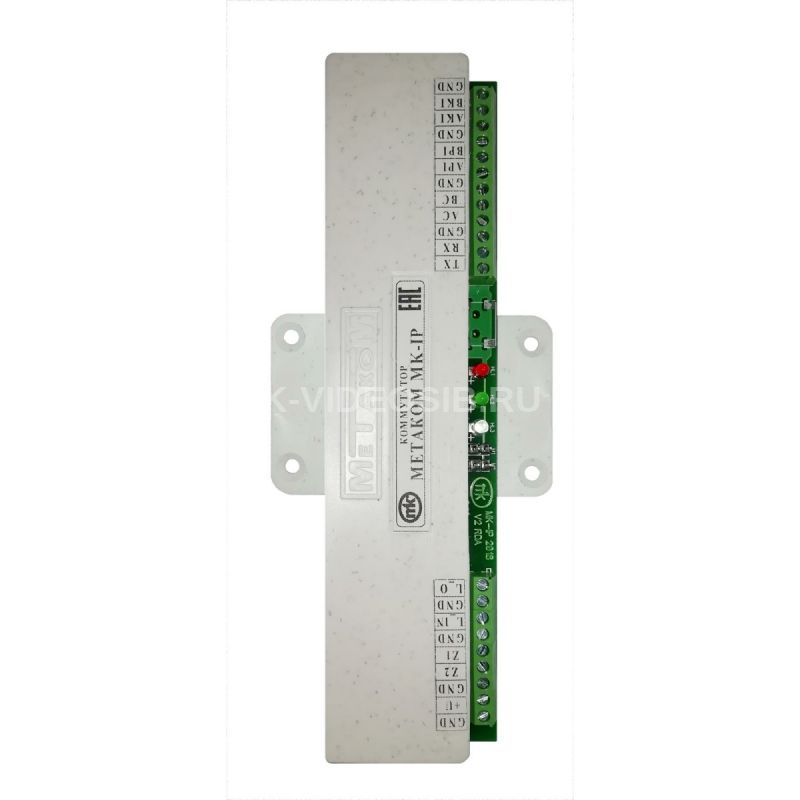

Рис 1. Обозначение выходов и перемычек коммутатора

Рис.2. Подключение коммутатора.

Технические характеристики Метаком MK-IP

• Модель: MK-IP
• Тип: Коммутатор
• Назначение: предназначен для интеграции болков вызова МЕТАКОМ МК2018 в систему "Умный домофон" с использованием сторонних  IP адаптеров
