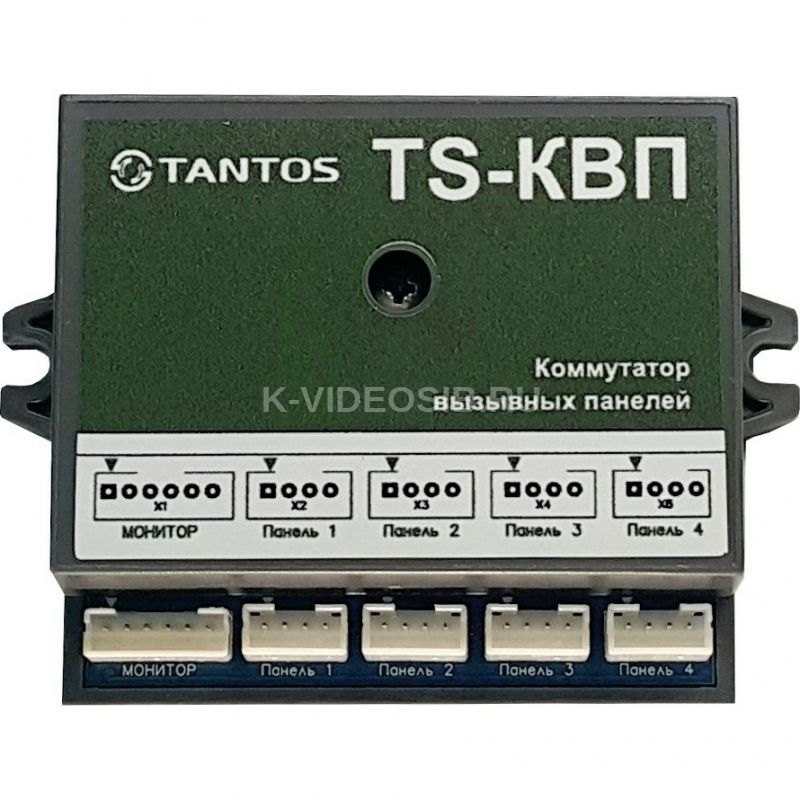

Описание Tantos TS-КВП

Коммутатор вызывных панелей предназначен для подключения 4-х вызывных 4-х проводных панелей к одному входу монитора. Для работы с коммутатором подходят аналоговые мониторы, строго следующие стандартам на четырѐхпроводной аналоговый интерфейс для подключения ВП. С мониторами, не соблюдающими стандарт, коммутатор может работать с ошибками или сбоями. Для мониторов, полностью снимающих с ВП напряжение питания в состоянии ожидания, потребуется дополнительный источник питания для коммутатора. Опциональный сигнал «HOOK» для расширения функционала так же поддерживается коммутатором.

Требования к монитору для возможности циклического просмотра ВП:

1. Поддержка функционирования кнопки «Открыть» в состоянии просмотра (без перехода в разговор);

2. Отсутствие немедленного или краткосрочного авто-отбоя после нажатия на кнопку «Открыть»;

3. Длительность отработки команды разблокировки двери — одна секунда.

Требования к подключаемым ВП: каждая из них должна работать с используемым монитором напрямую.

КОМПЛЕКТ ПОСТАВКИ Коммутатор – 1 шт. Шлейф для подключения монитора и блока питания – 1 шт. Шлейф для подключения вызывных панелей – 4 шт. Внимание: Блок питания не входит в комплект поставки.

Технические характеристики Tantos TS-КВП

Рабочее напряжение    12 -15 В пост. ток Потребляемый ток    Не более 100мА Габаритные размеры    66 х 57 х 23мм Рабочая температура    +1…+50 град.С Защита от атмосферных осадков    Нет
