Описание Метаком МК2003.2-ТМ4ЕN

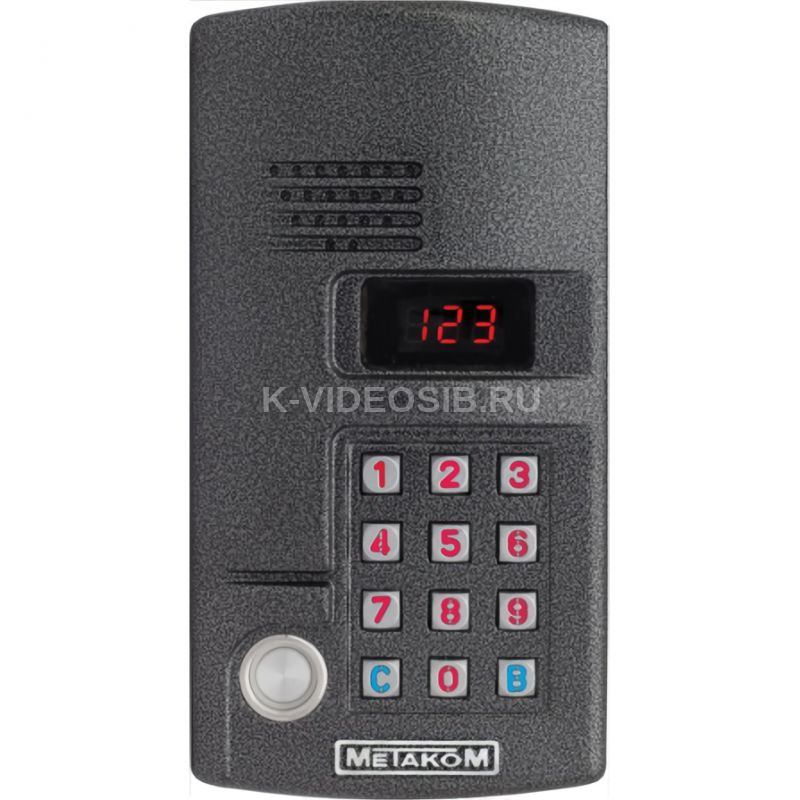

Блок вызова домофона МК2003.2-ТМ4Е

Блок вызова МЕТАКОМ МК2003.2-ТМ4 представляет собой специализированную микропроцессорную систему, предназначенную для установки в многоквартирных домах, офисах, а также для организации систе-мы селекторной связи с числом абонентов до 999 (при использовании несколь-ких коммутаторов).

В качестве абонентских ключей используются электронные ключи (далее ТМ-ключи) METAKOM TM2002, МЕТАКОМ TM2003(A,B) или Dallas iBut-tontm – DS1990A.

В качестве оконечных устройств, устанавливаемых у абонентов, реко-мендуются трубки квартирные переговорные (ТКП) типа ТКП-01, ТКП-05М, ТКП-06М, ТКП-10М, ТКП-12М, ТКП-14М или другие, предназначенные для домофонов с координатной системой адресации производства МЕТАКОМ.

Домофон обеспечивает подачу сигнала вызова на ТКП абонента, дуп-лексную связь посетителя с абонентом, дистанционное открывание замка по сигналу от ТКП.

Замок также может быть открыт с помощью ТМ-ключа, с помощью кода, набираемого на блоке вызова, или нажатием кнопки ВЫХОД, устанавливае-мой у входной двери внутри подъезда.

Модификация:

• Полное наимено-вание модели: МЕТАКОМ МК2003.2-ТМ4Е
• Тип замка: Электромагнитный замок без платы управления
• Маркировка контактов клеммной колодки: LOCK - линия, нормально-замкнутая на об-щий провод замка GND
• Мощный ключевой транзистор. При открывании замка выключается
• Домофон поддерживает объединение в сеть

Выполняемые функции:

• индикация режимов работы на 3-х символьном индикаторе;
• звуковой контроль нажатия кнопок;
• вызов абонента путем нажатия кнопки на блоке вызова;
• дуплексная связь абонент-посетитель;
• дистанционное открывание замка от трубки абонента;
• местное открывание замка набором общего или индивидуального кода доступа;
• местное открывание замка индивидуальным ключом;
• местное открывание замка из подъезда нажатием кнопки ВЫХОД;
• возможность запрета обслуживания ТКП абонента при сохранении доступа по индивидуальному коду;
• звуковая сигнализация использования индивидуального кода абонента или MF-ключа на ТКП соответствующего абонента;
• работа кодового замка в режим общего кода или в режиме индивидуальных кодов (программируется);
• настройка всех параметров работы для наиболее полного соответствия требованиям, предъявляемым по месту установки;
• использование мастер-ключа для быстрого входа в режим программирования.

Отличительные особенности:

• ввстроенный считыватель TM ключей;
• наличие режима автосбора ключей;
• перенос всех настроек домофона на персональный компьютер (или другой домофон) и обратно посредством адаптера МЕТАКОМ MKA-02U и TM-ключа DS1996(L);
• возможность наращивания коммутаторов до семи (при этом количество обслуживаемых абонентов не может превышать 999);
• возможность диагностики системы при пуско-наладочных работах ;
• корректировка параметров определения положения трубки;
• антивандальное исполнение – специальная конструкция клавиатуры, монтаж на объекте с помощью специального ключа;
• влагозащищенная клавиатура с подсветкой каждой клавиши, подсветка контактора электронных ключей;
• возврат к заводским установкам блока вызова, при этом сохраняются записанные ключи;
• самотестирование при включении или сбросе

Технические характеристики Метаком МК2003.2-ТМ4ЕN

• Напряжение питания (постоянного тока), В: 15...18
• Диапазон рабочих температур, °C: -30...+40
• Габаритные размеры, не более, мм: 200х105х45
• Вес, кг: 0.7
• Максимальное количество обслуживаемых абонентов: 999
• Количество цифр абонентского кода: 4
• Максимальное количество индивидуальных кодов: 999
