Описание Метаком MKT-D4

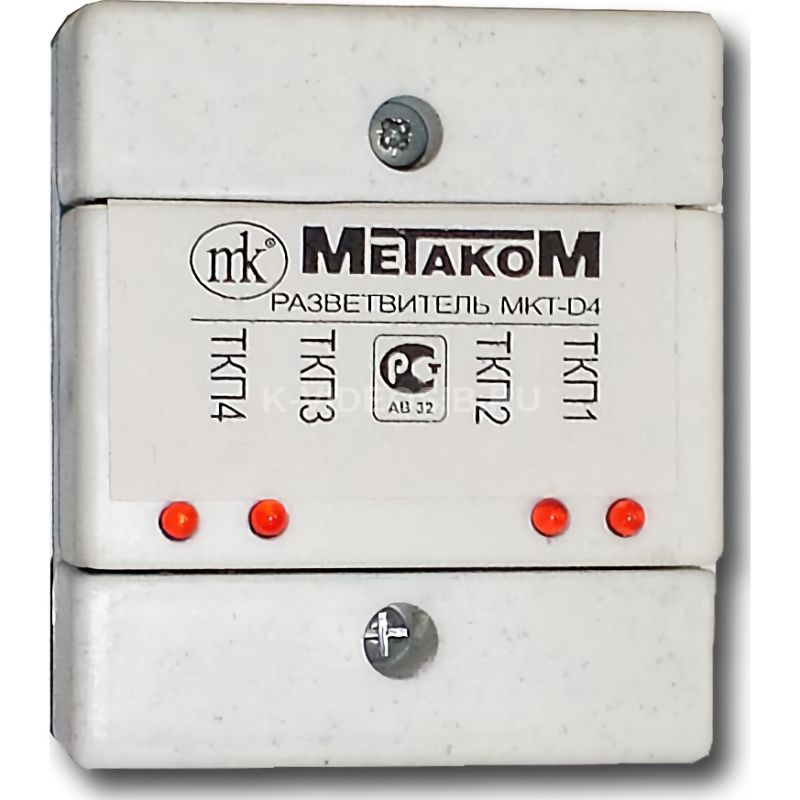

Разветвитель трубок MKT-D4

Разветвитель трубок МЕТАКОМ MKT-D4 предназначен для одновременного подключения к линии домофонной системы до четырех трубок на один адрес. Изделие предназначено для использования в домофонных системах с координатной системой адресации.

Принцип работы

При вызове абонента с вызывной панели с координатной системой адресации разветвитель поочередно посылает звуковой сигнал на трубки, начиная с первой. Если трубка в момент вызова была снята, то звуковой сигнал будет другой тональности. При вызове трубки загорается соответствующий ей светодиод.

Если трубка была до момента вызова снята, то в начале ее необходимо положить, дождаться следующего звукового сигнала, а затем снять для установления связи. После снятия трубки происходит установка связи с блоком вызова, в течение которой горит светодиод, соответствующий активной трубке.

Подключение разветвителя

Питание разветвителя осуществляется от блока питания, который идет в комплекте поставки. Блок питания подключается к сети 220 В 50Гц.

Схема подключения разветвителя

Комплект поставки

1. Разветвитель трубок MKT-D4 - 1 шт.
2. Блок питания - 1 шт.
3. Паспорт - 1 шт.
4. Крепеж - 1 комплект
5. Индивидуальная упаковка - 1 шт.

Технические характеристики Метаком MKT-D4

• Модель: MKT-D4
• Тип: Разветвитель трубок
• Назначение: для одновременного подключения к линии домофонной системы до четырех трубок на один адрес
• Совместимость: для использования в домофонных системах с координатной системой адресации
