Описание Метаком MKV-D4С

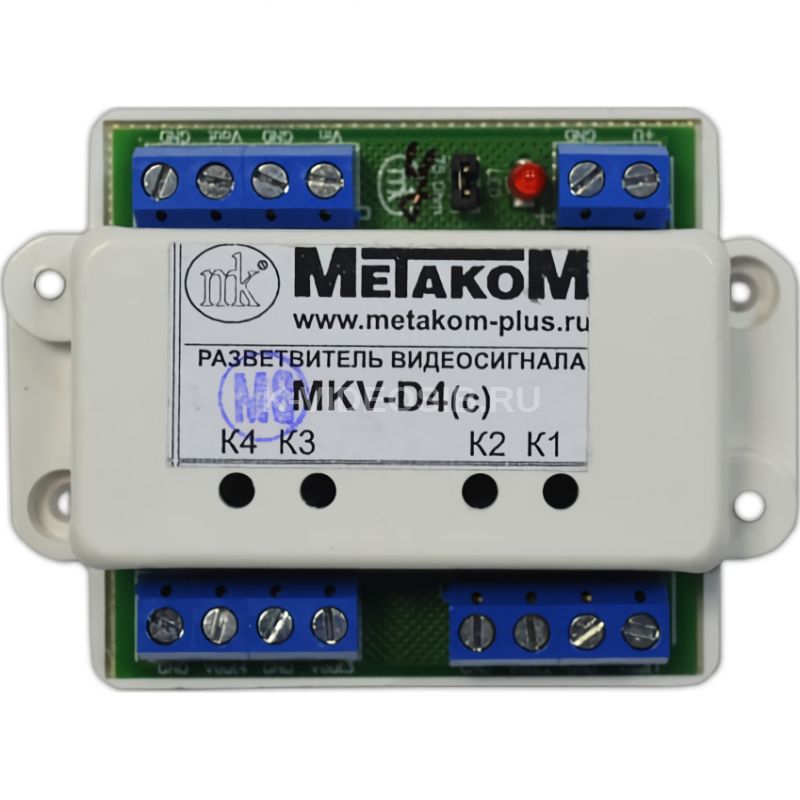

Разветвитель видеосигнала MKV-D4С

Разветвитель (1 на 4) видеосигнала MKV-D4С предназначен для подключения абонентских видеомониторов к магистральной линии стандартного, цветного видеосигнала в составе домофонных систем “МЕТАКОМ”

Особенности

• наличие сквозного видеовыхода;
• наличие независимой регулировки коэффициента усиления для каждого канала;
• возможность установки входного сопротивления (75 Ом — высокое);
• защита от неправильного подключения (переполюсовки) напряжения питания.

Комплектность.

1. Разветвитель видеосигнала - 1 шт.
2. Паспорт - 1 шт.
3. Комплект крепежа - 1 шт.

   Схема подключения разветвителя



Технические характеристики Метаком MKV-D4С

• Напряжение питания постоянного тока, В: 12-15
• Потребляемый ток не более, мА: 40
• Коэффициент усилиения, дБ: -6...+12
• Полоса пропускания, МГц: 10
• Количество настраиваемых видеовыходов: 4
• Диапазон рабочих температур, 0С: -30…+40
• Относительная влажность воздуха не более (при 350С) : 95
• Масса изделия не более, кг: 0,1
• Габаритные размеры не более, мм : 56х64х24
