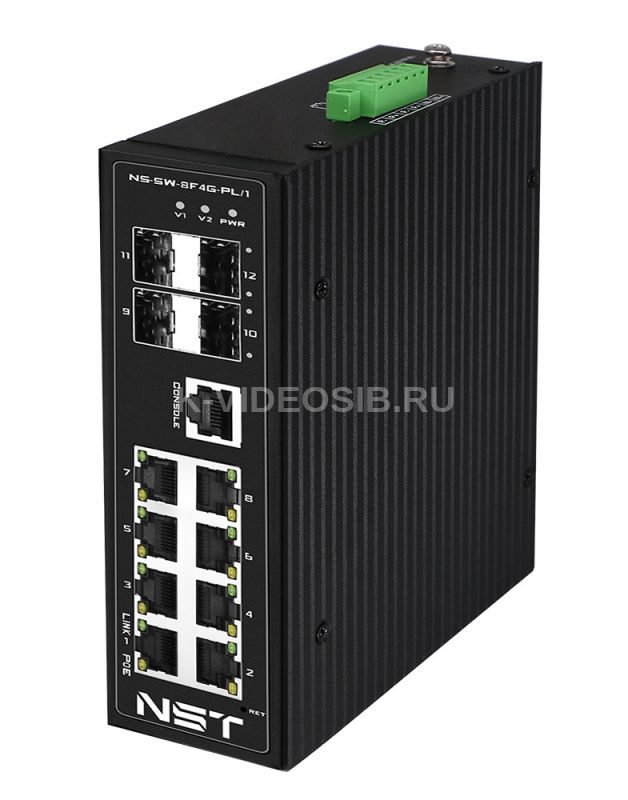

Описание NST NS-SW-8F4G-PL/I

Управляемый промышленный коммутатор NST NS-SW-8F4G-PL/I предназначен для использования на промышленных сетях передачи данных и питания. Коммутатор позволяет подключить до 8-ми PoE устройств (2 из которых могут иметь мощность – до 90W) и имеет 4 Uplink SFP порта.

Широкие возможности управления, встроенная грозозащита, широкой диапазон рабочей температуры, резервирование питания позволяют построить от казоустойчивую сетевую инфраструктуру.

Особенности оборудования:

• Поддержка стандартов PoE IEEE802.3af/at/bt
• Порты 1-2 поддерживают мощность - до 90W
• Бюджет PoE – до 360W
• Уровень управления – Full Managed
• Консольный порт управления
• Основной и резервный вход питания; PoE Watch Dog (Антизависание PoE устройств)
• Передача данных и PoE на расстояние до 250м.
• Встроенная грозозащита 6kV
• Встроенная электростатическая защита 8kV Рабочая температура от -40°С до +80°С
• Монтаж на Din-рейку и стену.

Технические характеристики NST NS-SW-8F4G-PL/I

Общее кол-во портов 12 Кол-во портов FE+PoE 8 Кол-во портов SFP 4 Топологии подключения Каскад, звезда, кольцо Мощность PoE на порт  Порты 1-2 – до 90W Порты 3-8 – до 30W Суммарная мощность PoE 360W Функция PoE WatchDog да Функция Fiber WatchDog да Стандарты PoE IEEE 802.3af/at/bt Метод и проводники для подачи PoE 1-2 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) / 3-8 порты: A (1,2(+) 3,6(-)) Буфер пакетов 4.1Мб SRAM Таблицы MAC-адресов 4000 Пропускная способность коммутационной матрицы (Switching fabric) 9,6 Гбит/с Оперативная память DDR 128 Мбайт DDR3 FLASH Память 128 Мбайт Размер таблицы MAC адресов 8000 Скорость обслуживания пакетов (Forwarding rate) 7,15 Mpps Поддержка Jumbo Frame 12 КБ CCTV (увеличение расстояния передачи данных и PoE до 250м) 10Мбит/c  да

Индикаторы PWR (индикатор питания и состояния коммутатора) 10,11 (подключение SFP-слотов) V1, V2 (подключение БП1, БП2) PoE (PoE активен - оранжевый индикатор) Link (Идет передача данных - зеленый индикатор)

Питание 2 х DC 37-57V с резервированием. Защита от обратной полярности.  Собственное энергопотребление 8W – в режиме Ethernet коммутатора / 15W – В режиме PoE коммутатора Встроенная грозозащита 6кВ (Электростатическая защита - 8кВ) Охлаждение Пассивное (без вентиляторов) Размеры (ШхВхГ) (мм) 50х187х130 Способ монтажа на DIN-рейку, на стену Время наработки на отказ 100000 часов Рабочая температура -40...+80 °С Относительная влажность 5%-95%, без конденсата
