Описание NST NS-VIP-HD-170

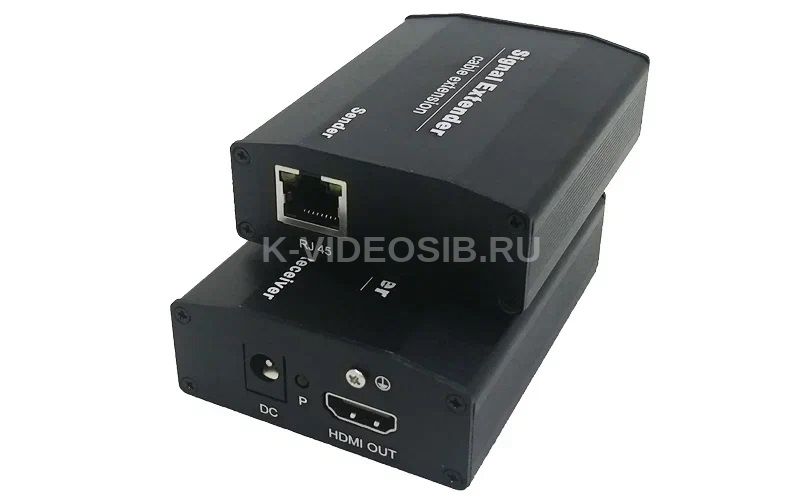

Комплект NST NS-VIP-HD-170 (передатчик + приемник) предназначен для передачи HDMI по сети Ethernet.

Расстояние передачи в режиме «точка-точка» – до 170м. Предусмотрена возможность увеличения расстояния передачи с помощью Ethernet коммутаторов и удлинителей. Максимальное разрешение HDMI – до 1080p (1920x1080p, 60Гц, 36 бит, прогрессивная развертка). Поддержка HDMI 1.3 и HDCP 1.2. Для сжатия используется современный видеокодек H.265 (HEVC).

К передатчику можно подключать до 253-x приемников в режиме Broadcast (рекомендуется использовать гигабитный коммутатор для корректной работы).

Для работы в сети Ethernet в режиме «точка-многоточка» передатчик и приемники должны быть настроены через WEB интерфейс, в котором можно задать IP адрес, изменить маску подсети и т.д. При работе в режиме «точка – точка» настройка, в большинстве случаев, не требуется.

Особенности оборудования:

• Расстояние передачи в режиме «точка-точка» – до 170м;
• Расстояние передачи HDMI по сети Ethernet – неограниченно (с использованием FE сетевых коммутаторов (100 Мбит/с));
• Высокое качество изображения (используется высокоэффективный видеокодек H.265 (HEVC));
• Максимальное разрешение HDMI – до 1080p (1920x1080, 60Гц, 36бит, прогрессивная развертка);
• Поддержка стандартов HDMI 1.3 с защитой HDCP 1.2;
• Поддержка передачи аудио: DTS/HD/Dolby trueHD/LPCM7.1/DTS/ Dolby-AC3/DSD;
• Количество приемников в сети Ethernet (на базе управляемого гигабитного коммутатора) – до 253 шт;
• Совместимость с OS: Windows, Linux.

Технические характеристики NST NS-VIP-HD-170

Расстояние передачи В режиме «точка-точка» – до 170м; Возможно удлинение дополнительно на 100м с помощью FE коммутатора (100 Мбит/с) Максимальное разрешение HDMI 1080p (1920x1080, 60Гц, 36 бит прогрессивная развертка) Поддержка HDMI HDMI 1.3 HDCP 1.2 Поддержка аудио DTS/HD/Dolby trueHD/LPCM7.1/DTS/ Dolby- AC3/DSD Поддержка ИК нет Поддержка RS232 нет Скорость передачи (макс.) 10 Мбит/с Рекомендованный кабель UTP/FTP/STP Cat 5e/6

Подключение Передатчик Входы: HDMI (A) x 1шт Роз. 5.5х2.1мм х 1шт Выходы: RJ-45 х 1шт HDMI (A) x 1шт TRS 3.5mm x 1шт (неактивен)

Приемник Входы: RJ-45 х 1шт Роз. 5.5х2.1мм х 1шт TRS 3.5mm x 1шт (неактивен) Выходы: HDMI (A) x 1шт

Питание DC12V/1A Потребляемая мощность < 4Вт Размеры (ШхВхГ) (мм) 82x26x64 Вес, кг 0,1  Рабочая температура -15... +55 C

Дополнительно Поддержка подключения до 253 приемников; Настройка через WEB; Кодек H.265; Рекомендуемая скорость коммутатора: • С одним приемником – 100 Мбит/с • С несколькими приемниками – 1000 Мбит/с
